保护接零工作原理图解

保护接零：保护接零是指为了人生安全，将设备的金属外壳和中性线紧密相连；当设备发生漏电时，它可以把漏电电流上升为短路电流，从而加速保险丝烧断、空开跳闸，因而可以快速切断漏电设备电源。

通俗的讲：就是当设备漏电的时候，如果没有保护接零，设备金属外壳就一直带有220V电压，并且空开不会跳闸。但是如果设备做了保护接零，那么当设备一旦漏电，相当于火线和零线短接，漏电设备的保险丝就会立马烧掉、空开也会跳闸，从而快速断电。（注意：这里说的是空开，漏电开关是另外一回事）

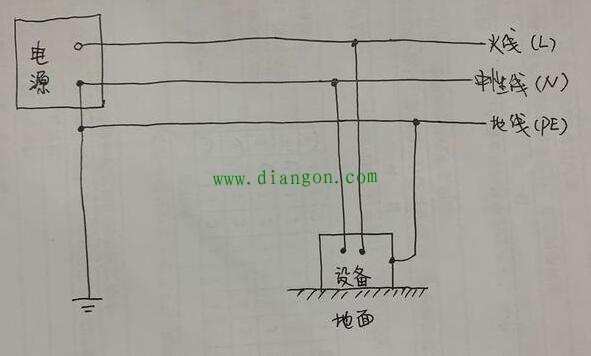

保护接零就是把设备外壳和中性线连接起来，如下图所示：

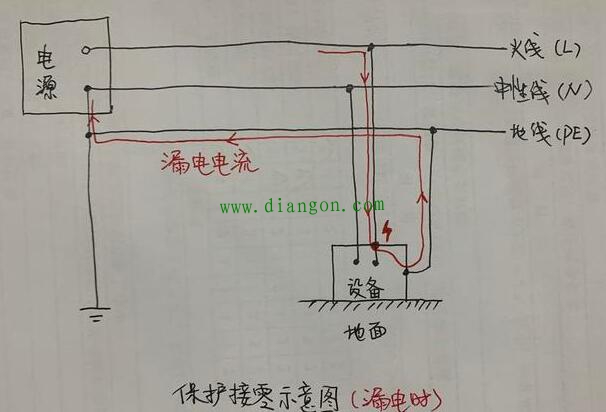

当用电设备漏电时，那么漏电电流会从火线出发通过用电设备外壳流向地线，然后顺着地线流向变压器中性线。简单的说，就是当设备漏电时，火线电流流向中性线N，相当线路短路，空开就会跳闸断电，从而保证人身安全。
