变频器输出部分的每个逆变管两端，各自反向并联一个二极管有什么作用？
时间：2023-03-04作者：佚名
|

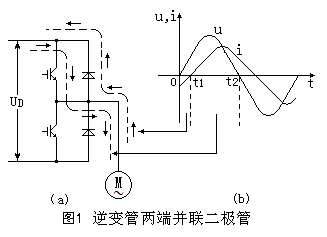

变频器输出部分的每个逆变管两端，各自反向并联一个二极管有什么作用？ 逆变电路的每个逆变管两端，都要反向并联一个二极管，如图1（a)所示。其作用描述如下：异步电动机的定子电路是感性电路，其电流的变化滞后于电压，如图1(b)所示。图中：
0～t1时间段，电流i与电压u的方向相反，是绕组的自感电动势克服电源电压在作功（磁场作功）。这时的电流将通过反并联二极管流向直流回路。 t1～t2时间段：电流i与电压u的方向相同，是电源电压克服绕组的自感电动势在作功（电源作功）。这时的电流是通过逆变管流向电动机的。 如果没有反向并联的二极管，则因为逆变管只能单方向导通，绕组的磁场无法与电源（变频器中的直流电路）交换能量，电路的工作将发生畸变。 |
