变频器主电路对外连接有哪些端子？

各种变频器主电路的对外连接端子大致相同，如图所示。其中，R、S、T是变频器的电源端子，接至交流三相电源；U、V、W为变频器的输出端子，接至电动机；P 是整流桥输出的 端，出厂时P 端与P端之间用一块截面积足够大的铜片短接，当需要接入直流电抗器DL时，拆去铜片，将DL接在P 和P之间；P、N是滤波后直流电路的 、-端子，可以连接制动单元和制动电阻；PE是接地端子。

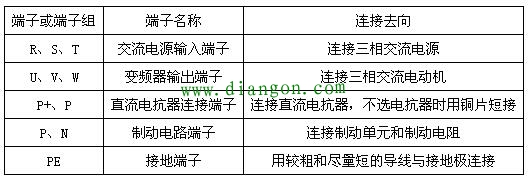

表1 变频器的主回路端子
