什么是变频器瞬时停电后的再起动功能？如何设置参数？

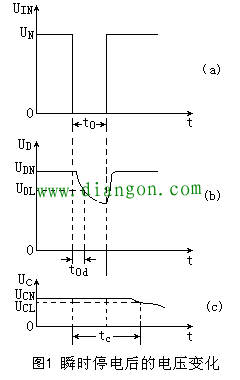

所谓瞬时停电，是指电源电压由于某种原因突然下降为0V，但很快又恢复的情况，一般停电的时间t0很短，如图1（a）所示。、

根据停电时间的长短、系统运行的要求以及变频器参数的设置，为了减轻或防止停机对生产造成不良影响，在条件允许时变频器对电动机实施再起动的功能称作瞬时停电后的再起动。

变频系统断电后，变频器内部有三种电源的电压会发生变化。

（1）主回路直流电压UD,如图1（b）所示，停电瞬间，逆变电路还在工作，所以电压下降较快，主电路直流电压UD从额定值UDN下降至欠压保护动作值UDL所需时间为t0d。当电压降至UDL之前，变频器如同瞬停前一样正常工作。如果电压UD一旦降至UDL值，变频器立即启动欠电压保护而跳闸。

（2）控制电路的直流电压，该直流电压给单片机及相关电路供电，对电压的稳定度要求较高，时间常数较长，所以断电后电压下降较慢，如图1（c）所示，控制电压Uc从正常值UCN下降至必须跳闸的下限电压值UCL所需时间为tc。如果变频器因为主回路欠电压跳闸（电压低于UDL，见图1（b） ），而控制电路电压尚高于UCL（见图1（c） ），这时变频器允许再起动；如果停电时间t0＞tc，则变频器跳闸后不允许再起动。

（3）逆变管驱动电路的电压，由于现代低压变频器逆变用的IGBT管是电压控制器件，驱动电流相当小，短时间内下降的幅度有限，同时，驱动电路对电压的要求也不十分严格，因此，对变频器工作的影响可以不予考虑。

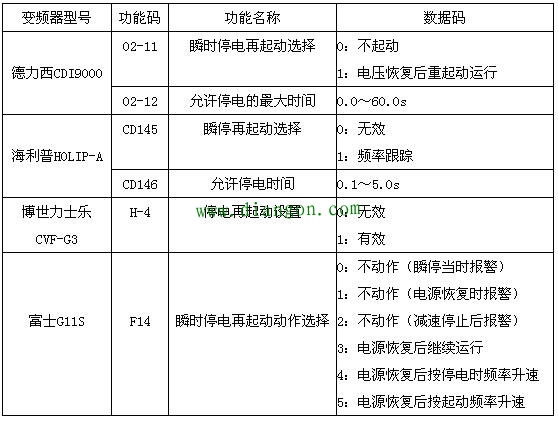

瞬时停电再起动的功能参数设置举例见表1。

表1 瞬时停电后的再起动功能参数设置举例
