哪些元器件有极性之分 你是否都知道

随着当下电控系统为了达到安全化、模块化、自动化等功能，继而导致我等从业者接触到的元器件越来越多样化。较之以往所见所用的元器件，现今的器件中不少都存在极性之分，故而使得我们在工作使用过程中要格外注意！为此本人特根据自身工作环境，归纳出五类经常用到存在极性之分的元器件，供大家共同了解一下，也非常期待大家能予以补充完善。

一、电流检测器件——霍尔电子型电流互感器

相较于传统电磁式电流互感器，霍尔电子型电流互感器的测量精度更高、功耗以及体积也更小。并且由于不受磁通饱和度限制，故而可以适用于高频线路当中，这也就是我们在变频器、伺服控制器、中/高频电磁炉内见到其原因所在。

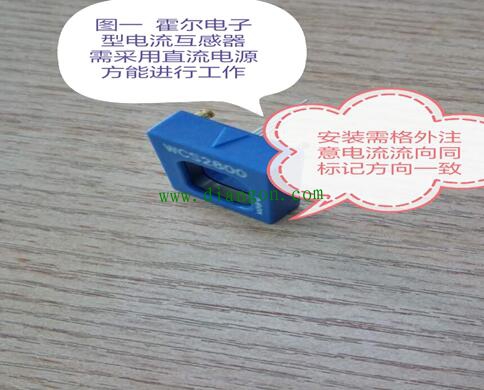

霍尔电子型电流互感器需要使用外加辅助直流电源（通常情况下为±15V或±5V）方能工作，继而要求我们对其接线过程中要仔细核对电源极性。此外在安装过程中，我们还要格外注意电流输出方向要同霍尔电子型电流互感器所标注电流流向一致，否则会导致测量误差增大！（见图一所示）

二、测温元件——热电偶

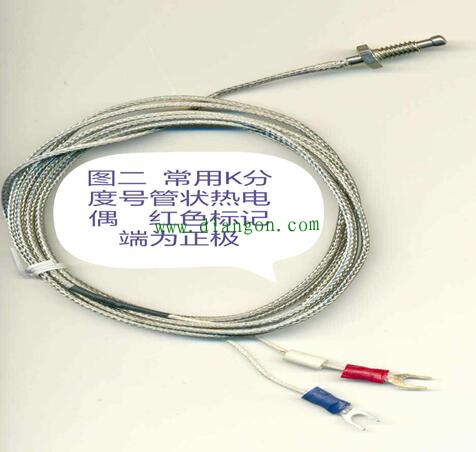

目前接触式测温领域中，存在两大类最为常见常用的传感器：一类是以PT100、PT200等为代表的热敏电阻，其阻值随温度不同而变化；第二类则是适用于高温环境（通常是高于1000℃）中，随温度不同而输出可变电动势的热电偶器件。由于该元件的输出电压信号为直流量，故在接装不同分度号之热电偶时，要注意核对其正、负极。（如图二例示）

三、同是电容却不同——（铝）电解电容

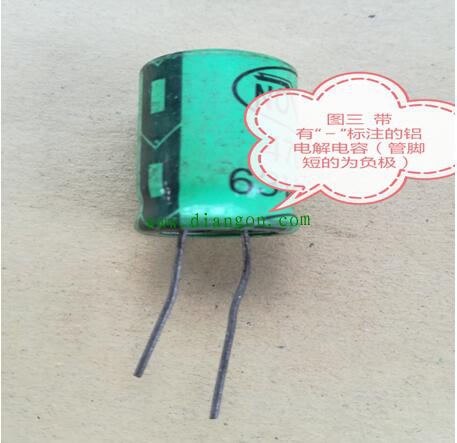

本处所讲的电容，指的是主要应用于各种电子线路中的电解电容——常见的计有铝电解电容和钽电解电容，其中又以铝电解电容最为常见常用。不同于电容启动式电动机以及无功补偿中所用的电容，gdzrlj.com电解电容几乎都是应用于直流回路中，加之其本身两管脚分正、负，从而在安装使用时，一定要小心。犹记一位不明所以的同事，用一支铝电解电容更换电风扇内启动电容的事迹，那场面着实震撼！图三例示

四、最为常见有极性之分的半导体元件——二极管

如果我们想要完成整流功能（AC－DC）时，必然会使用到具有单向导电特性的半导体元件——（整流）二极管，在此过程中大家恐怕会留意到其用银环（或黑色环）所标注的阴极所在。

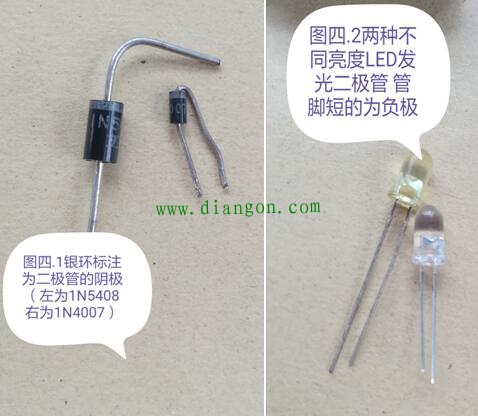

此外作为指示、照明俗称：LED的发光二极管，其管脚同样是具有极性之分的。故而在使用、更换这两种常见的二极管时，要仔细核对其管脚极性是否正确，不然可能会有“惊喜”发生的！图四为两类二极管的极性简图

五、工控大咖——plc

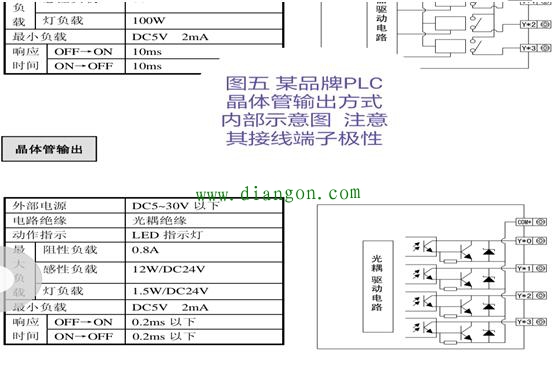

作为目前最为流行的电控装置，PLC绝对是当仁不让的所在。工作中，如果我们选用晶闸管或晶体管输出形式的PLC装置，控制直流负载时，一定要格外注意一下PLC输出端接线的极性。不然便会出现PLC输出动作指示灯点亮，输出负载却无动作发生的故障！图五为PLC使用手册介绍。
