变频器多段速设置哪些参数？程序控制的变频器多段速运行参数设置方法图解

如果要让变频器进入程序控制的多段速运行状态，首先要将变频器进行设置，使其工作在该状态，然后对相关参数进行设置，并启动设备运行。下面以CVF-G3变频器为例介绍具体操作方法。

首先通过高级参数H-14将可编程多段速运行的方式进行设置，使其工作在多段速运行的某一模式下。设置选择见表1。

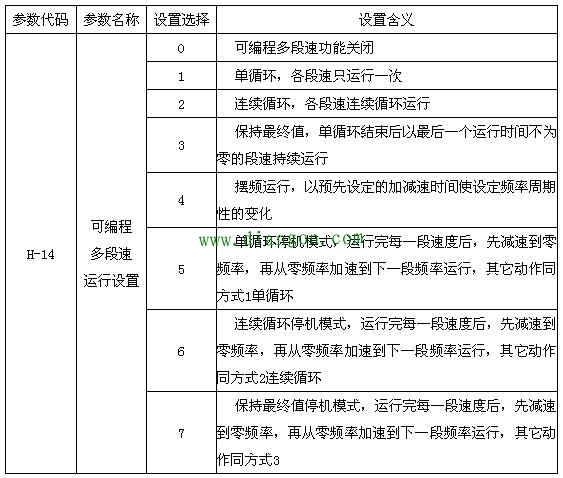

表1 CVF-G3变频器可编程多段速运行方式设置选择

例如，将参数H14设置为2，则选择的是连续循环运行模式，这时如果设置了7个段速（也可根据运行需求设置其它不同的段速个数）的各项运行参数，那么变频器启动运行后，多段速运行一个循环后立即启动下一个循环的运行，直至变频器接收到停机命令。

然后通过功能参数对各档转速的运行时间和运行方向进行设置。如果生产工艺过程所需的转速档次少于7档，可将不需要的转速档次运行时间设置为0，参见表2，将其运行频率设置为0，这样变频器运行时就将零运行时间的转速档次跳过。

表2是CVF-G3变频器各段速运行时间与参数代码的对应关系和，表3是各段速运行方向设置对应的参数代码。

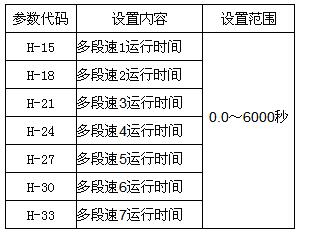

表2 CVF-G3变频器各档转速的运行时间设置

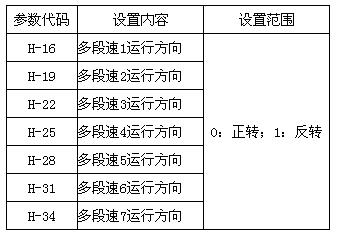

表3 CVF-G3变频器各档转速的运行方向设置

最后对多段速1～多段速7的加减速时间进行设置，可参见表4。

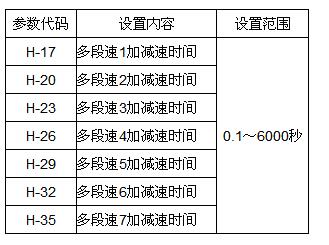

表4 CVF-G3变频器各档转速的加减速时间设置

对变频器的上述设置完成后，即可启动运行，实现程序控制的多段速运行。
