开关电源激励方式图解

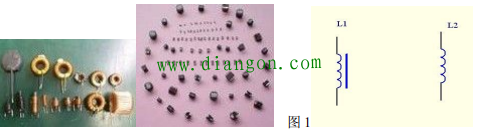

　　电感简单的说就是导电的螺旋线圈。电感种类比较多，有插脚的贴片的等等。 如图 1： 图 1 L1 是有芯电感 L2 是无芯电感的原理图画法，这里是讲解反激正激而电感种类只说到这里。

　　激励方式：

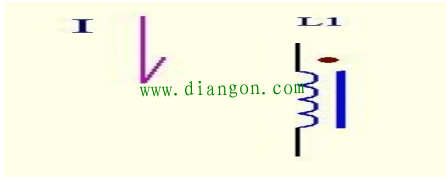

　　1、电感特性：当电感里流入电流 I 时电感会在电流方向产生反向电动势如图 2 所标电 感 L1 上端有个点那个点就是反向电动势产生的（只是个标志，不代表这个点就是正 极或者负极）和流入电流方向相反。

　　（图 2）

　　图 2 这个是电感的特性。图中的一个蓝色的比较粗的竖 1 是磁芯的简化图。2、耦合特性：先看图片 2 看看能不能分辨出图 A 和图 B 有何不同之处。

　　（图三）

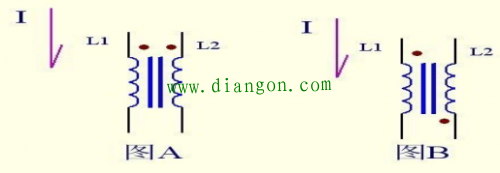

　　图三，一眼便看出就是点不同。当图 A 里 L1 有电流 I 流入时自身产生上 下 - 感应电动势。同时在图 AL2 里也产生一个上 下 - 的电动势。当然这两个电感线圈必须在同一个磁芯（同 一个磁路）上才可以的。在图 B 里的 L2 就产生一个方向相反的感应电动势。（在图中我们 定义为 L1 是初级线圈，L2 是次级线圈）。
