变频器功能参数怎么设置？变频器功能参数设置的方法图解

变频器、电动机软起动器以及各种数显仪表，都是以单片机为核心控制单元的智能化设备，使用前均应对其功能参数进行设置，这已成为电子电气技术人员的一项基本功。变频器功能参数的设置，通常通过操作控制面板上的按键来完成。因此应对变频器控制面板上的按键安排及其基本功能有所了解。附图是一款变频器面板上的按键及显示屏排列示意图，附表是面板上的按键名称及功能说明。

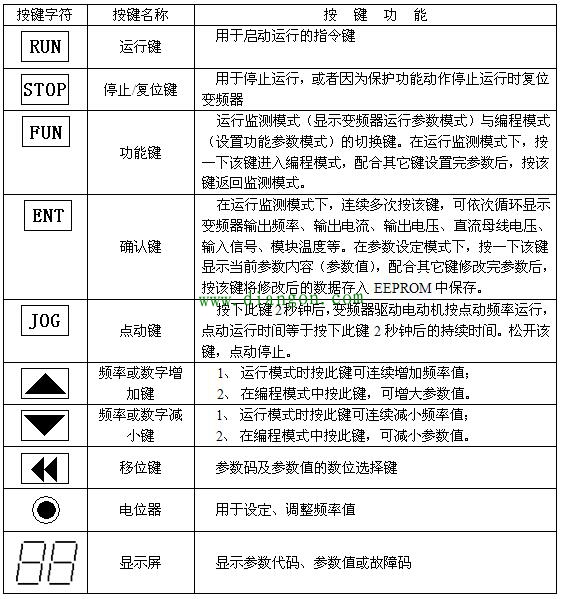

附表 附图中变频器面板上的按键名称及功能说明

现以上述变频器为例，介绍功能参数的设置方法。上电后变频器进入运行监测模式并显示频率值，然后：

（1）按一下功能键FUN，进入编程模式，显示屏显示功能码P×××；

（2）用键和键配合选择所需设定的参数代码号，例如将初始显示的P001，通过逐次点按键，将参数代码编号修改为P005,然后用确认键ENT确认后，显示屏显示内容由参数代码号P005变为P005的参数出厂值；

（3）再用键、键和移位键三键配合修改参数值，修改完毕按确认键ENT键保存，显示屏显示下一个参数代码号；

（4）重复上述（2）、（3）两款操作，直至将所有需要修改设置的参数设置完毕；

（5）按功能键FUN返回运行监测模式。参数设置工作结束。

对于型号各异的变频器，参数设置的方法大同小异。一个基本思想是：首先按一下功能键（有的变频器是按模式键或其它类似功能键，有的是按两下或n下），使变频器进入参数设置状态，显示屏上会显示一个参数代码；接着用键和键相互配合，使显示的参数代码变成欲设置修改的代码（这些键在所有变频器中都有配置），这时按确认键（所有变频器都配置具有确认功能的按键），显示内容变成欲修改代码的参数值；然后用键、键和移位键三个键配合修改代码的参数值；最后确认保存。如此反复操作直至设置完全部参数，并返回运行状态。
