指针万用表和数字万用表的区别
时间：2023-03-04来源：佚名
|

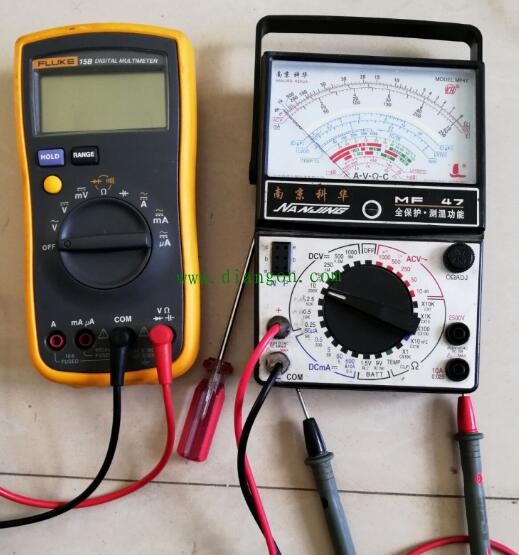

万用表是维修电工行业里使用最多的测试仪表，必须熟练掌握万用表的使用方法，了解万用表的测试原理。从事强弱电的电工朋友一般只用到交直流电压档与通断测试档，很少用到其他的档位。 我们知道维修电工经常需要对各种电子元器件的性能进行测量，就要使用万用表的电阻、直流电压、交流电压、电容、二极管等档位进行测量，判断出有故障的元器件。 经常见到维修电工使用指针式万用表，是故意显示自己的维修阅历深？还是另有原因，指针万用表与数字式万用表有哪些区别？让我来告诉你：
对于两种表的区别，那真是仁者见仁智者见智，观点各不相同，今天主要谈谈我的看法，望各位指点。 指针式万用表是利用一只非常灵敏的磁电式直流电流表作为表头，在测试时，当磁铁外绕的线圈中流过直流电流时，线圈在永久磁铁的磁场中受力并带动指针，使指针停留在某一位置，对应刻度盘上给出相应的读数，机械调零用于校正指针零位误差，在没有信号时将指针调到零位。 优点：指针式万用表属于无源设备（就是万用表内没有安装电池也能工作），灵敏度高、反应速度快、通过指针的摆动，能直观的显示被测元器件的物理性能。 缺点：抗电磁干扰能力差，读数不方便、抗震能力差，测试电阻时需要欧姆调零，只能测试0.5V以上电压，测试弱电电压精确度不够，不方便携带。 数字式万用表是内部装有集成运算放大电路，通过对被测元器件设备的取样，将测试结果输入内部A/D变换器、计数器、再到逻辑运算电路运算以后，通过显示窗口进行显示。数字万用表属于有源设备，（表内不安装电池不能正常工作）优点：精度高，尤其是测试电压能精确到0.001V，（部分万用表），读数方便，抗电磁干扰能力强，便于携带。 缺点：反应速度慢，对部分半导体器件不能准确测试，不能测试元器件漏电等。 下面通过测试来对比两表的特性：测试大容量电解电容

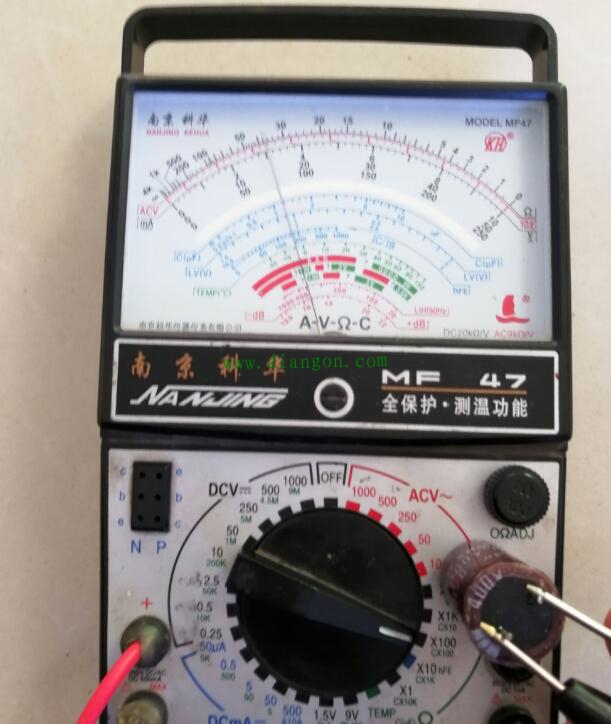

指针式万用表通过指针摆动能直观的显示电容的物理性能，并能确定电容的漏电阻大小与电容的好坏。

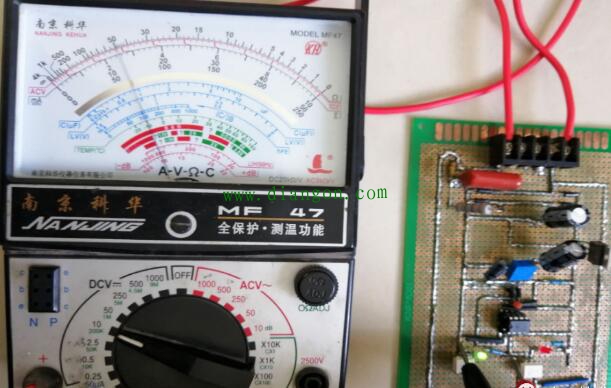

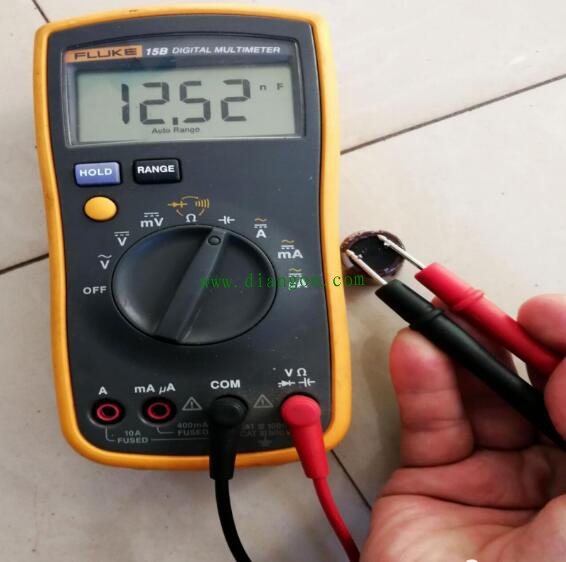

数字万用表能测量出电容的标称容量，（此表内电池不足，测试误差较大），但是不能显示出电容的物理特性，这是所拍的照片，如果实际测量非常直观。 测试脉冲电压，测试555芯片输出高低电平 用指针万用表测试

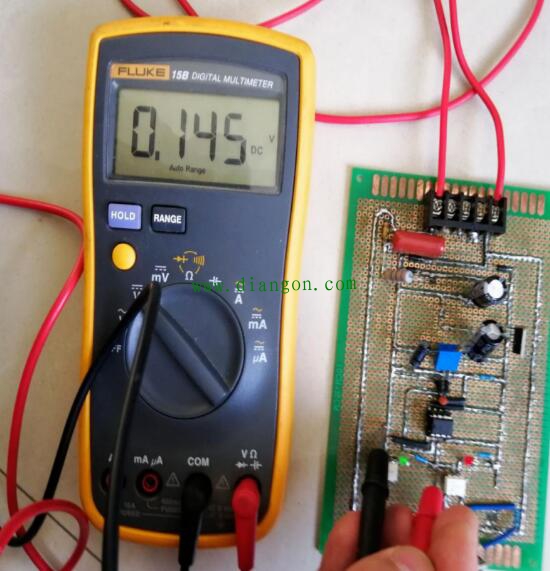

此时正显示在2.4V左右，因为万用表指针在不停的摆动，非常直观。 用数字万用表测试
此时数字在不停的变化，表示此芯片输出高低电平。万用表的读数0.145V,精度非常高。但有时候测量更小的脉冲信号，数字表显示不够明显。 测试半导体器件，如测量MOS管

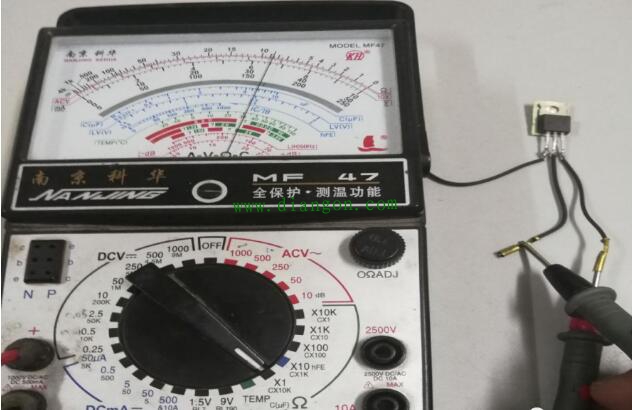

用数字万用表和指针万用表都可以测试，此图万用表红表笔接的S极，黑表笔接的D接，不导通，我用10K档触发一下，再测试DS 极。

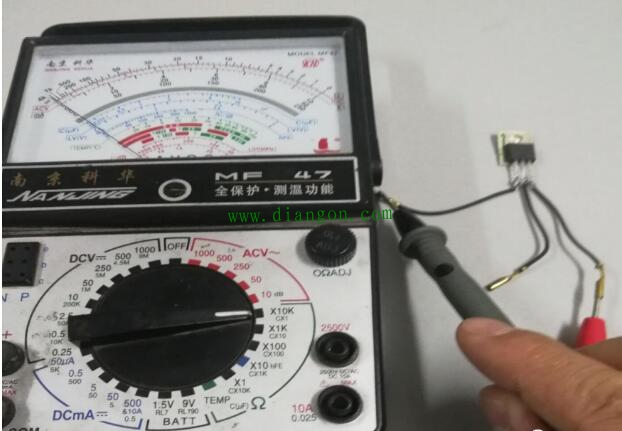

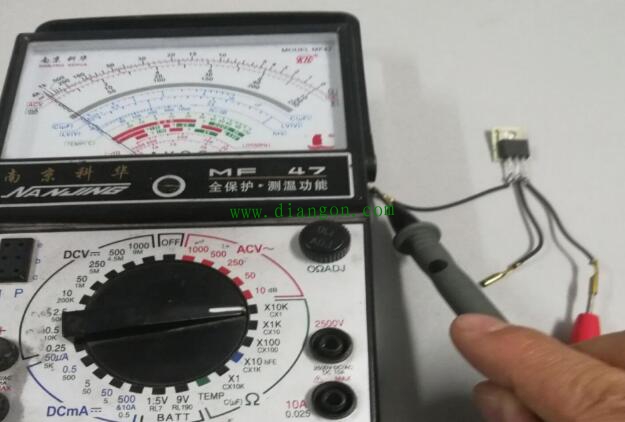

10K档接指针万用表内的9V电池，触发MOS管的GS极，使DS极导通，而数字万用表则不行。
通过以上测试分析，我们发现两种表的区别非常明显，但是各有各的优点，两者优缺点可以互补，数字万用表测试电压精确度非常高，对维修数字电路板，通过测试电压，分析故障非常方便。而指针万用表测试半导体元器件、电容等比较直观，准确灵敏度高，对故障的分析判断也非常方便。那么究竟选择数字表还是指针表呢，个人建议如果从事强弱电维修，选择数字万用表，便于携带。如果从事电子维修，建议数字万用表与指针万用表都备用最佳。 备注：以上是个人对两种表的认识，可能与读者您的观点不同，敬请谅解，本文不针对任何厂家设备产品。 |
