电梯迫降继电器和消防模块工作原理接线图
时间：2023-03-04作者：佚名
|
1、电梯迫降系统接线方法

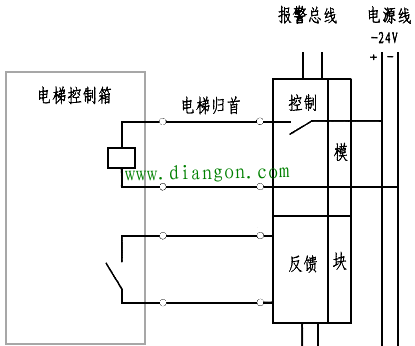

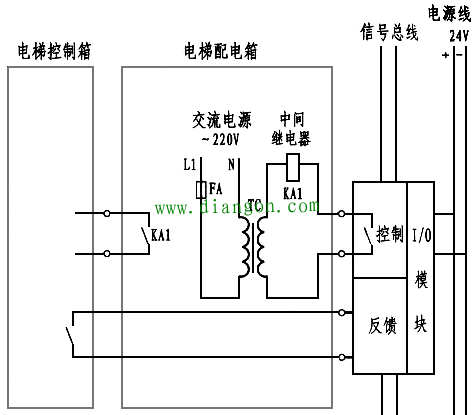

消防电梯迫降一般是由电梯厂家提供迫降接口和反馈接口(在电梯控制柜内)，由消防控制模块提供常开量输出，实现迫降。应由专业电梯施工单位进行安装、调试，不要自己接线，一旦失误，会导致电梯控制板损坏。 ① 模块通到控制柜的2根线，接到消防迫降信号的两个端子上，电梯品牌不同，端子不同； ②控制柜输出的两根线，通到消防模块，一般由电梯消防联动继电器控制，当有消防信号时候，两根线就通了。 2、电梯迫降系统的工作原理 利用控制模块常开点来操作电梯，当发生火灾后，常开点闭合，电梯进行迫降指令，迫降到首层。  火灾时控制电梯归首 而电梯的消防开关则是与迫降点是串联的(平时是闭合的)，当消防员打开电梯消防开关时，将破坏控制模块的闭合点，电梯恢复正常使用。  |
