一个按键触发的单片机设计原理图

　　学习单片机的时候想必大家都接触过按键，按键是一个人机交互的接口设备，在刚开始接触的时候 简单也是 直接的办法就是将按键直接接到一个 I/O 口上，然后检测 I/O 上的电平变化，假设按键另一端接在 GND 上，则一旦检测到低电平就认为是按键触发了（此处假设已经进行了去抖，软件去抖也好，硬件去抖也好），乍一看，no problem！而且还是 very good！其实这对于初学者而言确实是入门的不二选择，但对大佬而言就是错误的设计思想。
　　问题出在去检测 I/O 口这个过程，CPU 必须每隔一段时间检测，一般用定时器去实现，间隔时间太长了达不到实时的性能，时间太短了有浪费 CPU 资源，因为在很多场合按键处于触发的时间段时相当少的，比如学校的自动圈存机，一般情况下时没人用的，那就意味着 CPU 每间隔时间去查看 I/O 是非常不合理的，只有当按键按下采取查看，这才是 合理的方式。

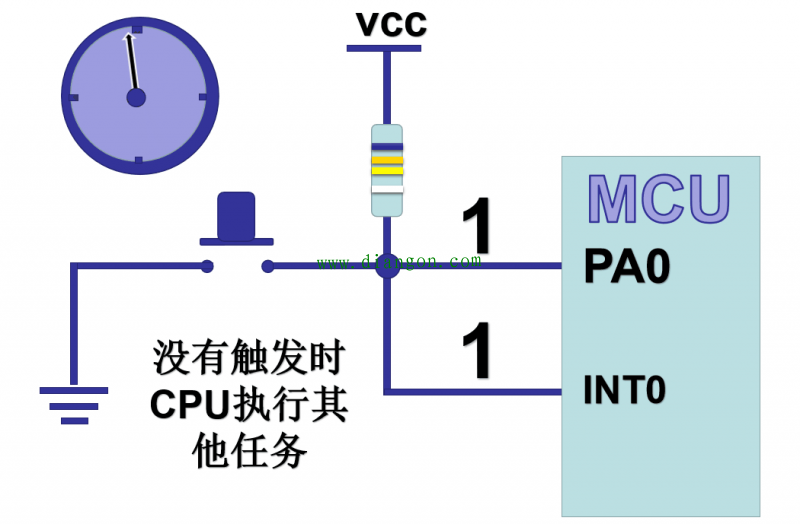

　　这样就必须引入外部中断的设计方案，一个按键的设计原理图如下：

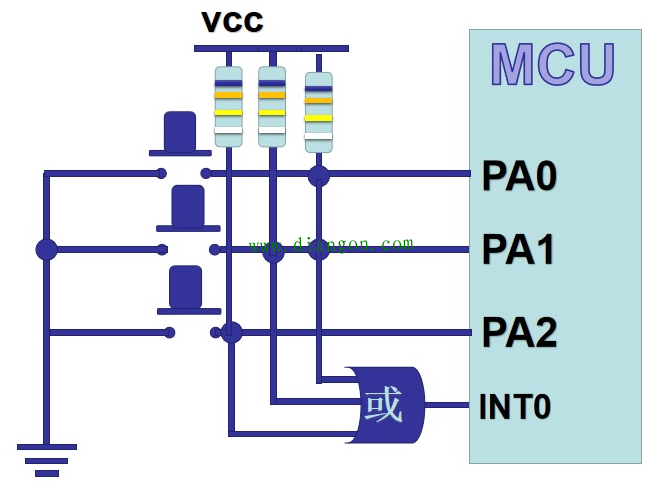

　如果有两个甚至多个按键，那如何弄了，很简单，使用或门来解决这个问题。电路图如下：
