电动机控制电路的图解分析
时间：2023-03-04作者：佚名
|

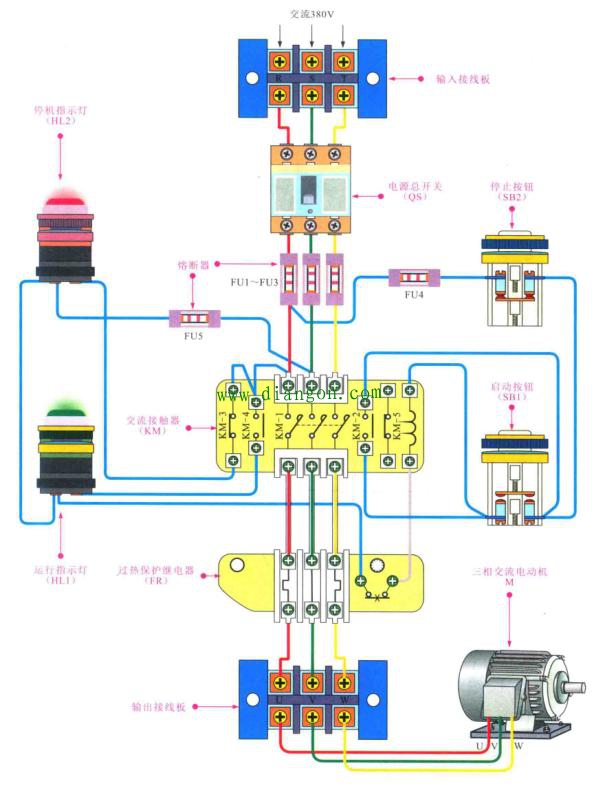

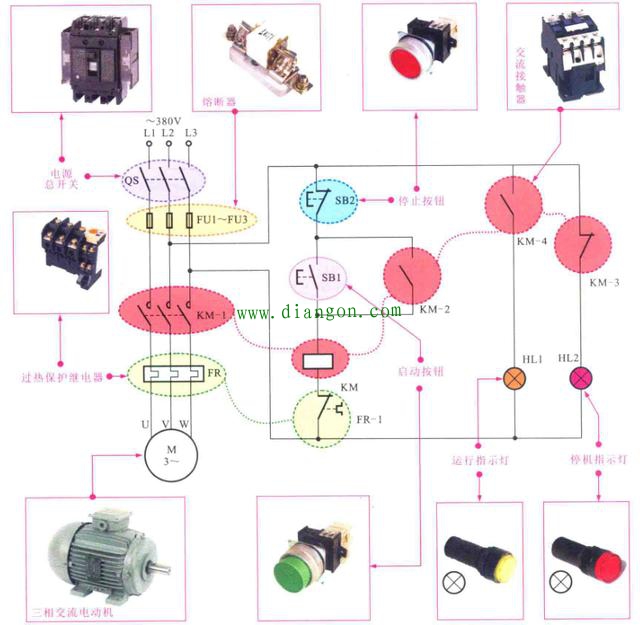

该电路主要由电源总开关QS、熔断器FUI-FU5·热继电器FR、启动按钮SB1、停止按钮SB2、交流接触器KM、运行指示灯HL1和停机指示灯HL2构成的。
电动机控制电路是依靠按钮、接触器、维电器等控制部件来对电动机的启停、运转进行控制的电路。通过控制部件的不同组合以及不同的接线方式,可对电动机的运,转、时间、转速、方向等模式进行控制,从而满足一定的工作需求。 识读电动机控制电路,需要对该类电路的特点有所了解,在了解电动机控制电路的功能、结构、电气部件的作用的基础上,才能对电动机控制电路进行识读。

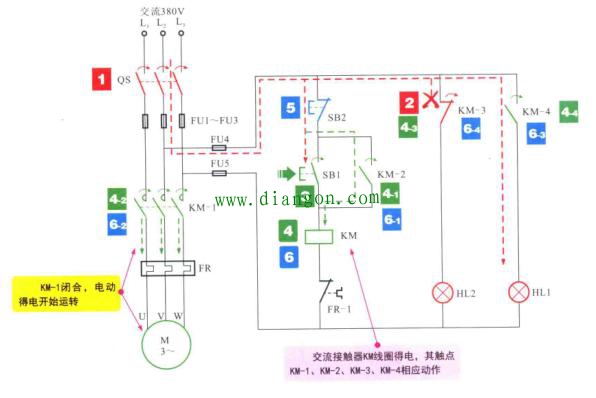

上述电路中的特殊接线使交流接触器带有自锁功能,也就是按下启动按钮后,电动机始终工作,只有按下停止按钮电动机才会停止运转。

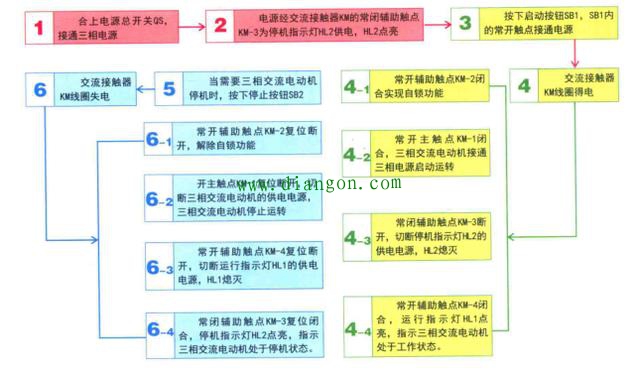

电动机启动和停机的识读分析过程
|
