控制变压器你知道多少？

控制变压器被应用在各种电器控制系统中。为适应控制糸统不同的电压要求，大多数制成多绕组的。控制变压器选用时应注意以下几个方面:

①变压器原边电压必须与交流电源电压相等，副边电压是否与电气元件的额定电压相符合。

②变压器的功率是否大于控制电路中交流电磁元件吸持功率的总和。

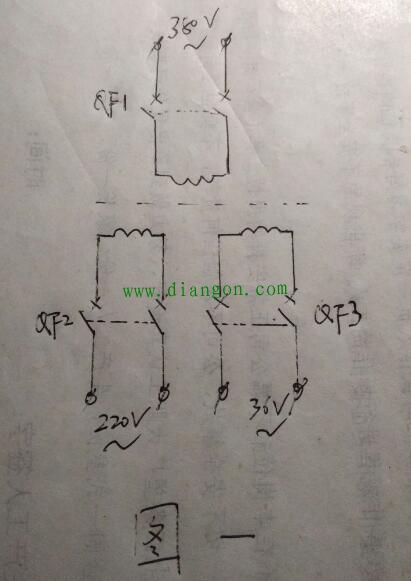

③控制变压器的故障形式分为:"1局部过载，控制变压器的某个绕组发生过载，即该绕组下的电气元件实际消耗功率超过该绕组设计的供电能力，流经该绕组的实际电流。超过其额定值。但总用电功率未超过控制变压器的容量。2整体过载，总用电功率超过变压器容量。即流经控制变器初级的电流超过其额定电流显然整体过载必然包括局部过载。3控制变压器的短路故障。出现短路，鼓鼓掌。主要是由于次级负载发生短路引起的。由于短路电流很大，电磁传递到变压器初级，电流仍然相当大。对变压器的危害很大，严重时会发生火灾。由于以上故障的存在必须对变压器实施初级和次级双重保护。现在常见有些电工同行只对二初级绕组加上保护，很不规范。现在多用1p，或2P小型断路器，也可以选用熔断器。典型接线示意图如图一所示。

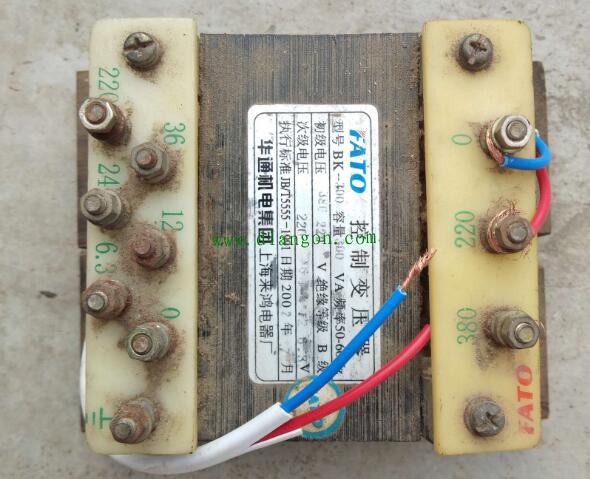

当使用多抽头的变压器时，最高电压可承载最大额定容量，其余各抽头电压的容量应按与最高电压的比例相应减少，当有二组以上电压同时使用时，其负载电流总和不能超过变压器次级电流额定值。举例说明如图二所示，BK一100型，容量100ⅤA。

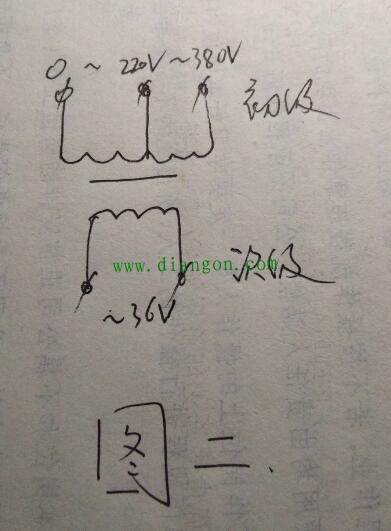

图二:初级的绕组上有中间抽头，其绕组所承受的最大电流是一定的，初级电流等于100/380=0.26A，即无论是220V还是380V输入时，初级电流不能超过0.26A，当220ⅴ输入时，总的输出容量=220x0.26=58VA，次级电流=58ⅤA/36v=1.6A，当380v输入时，总容量仍为100vA，次级电流等于100vA/36=2.7A，以上说明220v输入时，次级负载总电流不能超过1.6A，380v输入时，次级负载总电流不能超过2.7A。

以上内容希望能对电工新人有所帮助！
