步进电机接线颜色线序定义_步进电机接线图图解

步进电机是一种做为控制用的特种电机,它的转动是以固定不动的视角(称之为“步距角”)一步一步运行的,其特性是沒有累积偏差,因此广泛运用于各种开环控制。步进电机的运行要有一电子系统开展驱动器,这类设备便是步进电机控制器,它是把自动控制系统传出的差分信号转换为步进电机的角位移,换句话说:自动控制系统每发一个差分信号,根据控制器就使步进电机转动一步距角。因此步进电机的转速比与差分信号的頻率正比。

因此，操纵步进电机差分信号的頻率，能够 对电动机精准变速；操纵步进电机单脉冲的数量，能够 对电动机精准定位目地。

最先，大家先来表明一下常见型号规格步进电机的布线方法

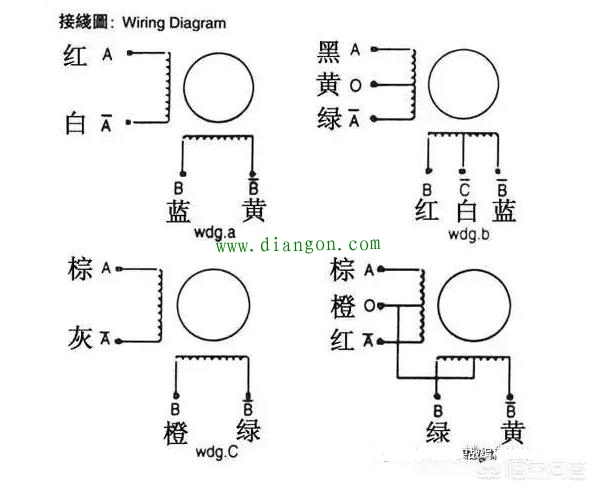

▼步进电机接线方法

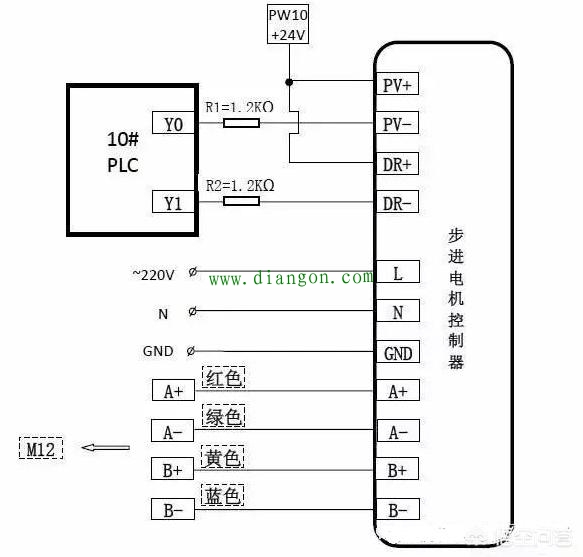

▼两相步进电机接线方法

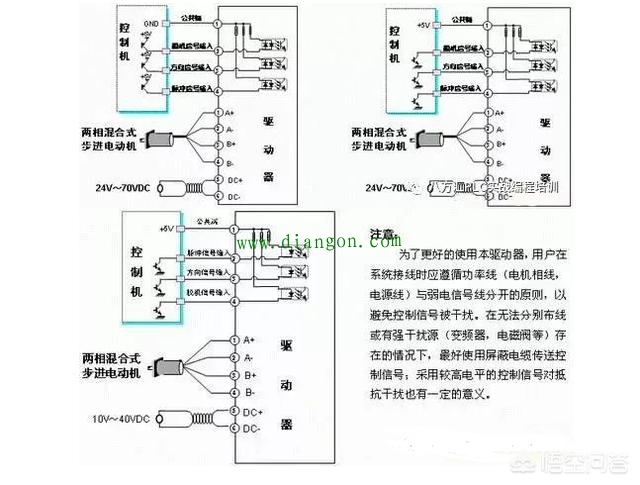

▼两相混合式步进电机控制器

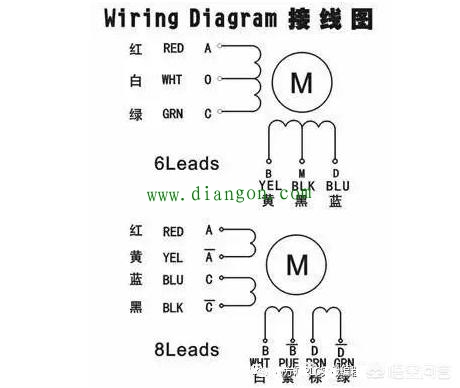

▼四相步进电机接线图
