西门子S7-1500PLC系统电源和负载电源的应用区别

首先，两者功能不同。系统电源（PS电源）为模块电子元件和LED指示灯供电；负载电源（PM电源）为CPU模块、接口模块、输入输出模块、PS电源提供直流24V供电。

其次，两者供电方式不同。系统电源（PS电源）通过U形连接器连接到CPU模块，继而传递给其他通讯模块，接口模块等，需要在硬件组态中进行配置；负载电源（PM电源）不通过U形连接器连接到其他模块，而是直接通过线缆连接相应端子，因此负载电源（PM电源）无需在硬件组态里进行配置。这一点和S7-300PLC电源模块一样，用过S7-300的小伙伴们应该很容易理解。

第三，两者输入电压不同。系统电源（PS电源）额定输入电压有直流24V或直流48V/60V或120V/230V；负载电源（PM电源）输入电压只有一种，交流120V/230V，根据各地电网自适应电压。

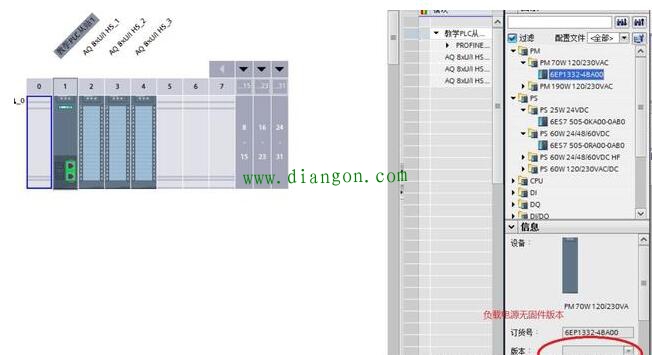

第四，两者固件版本有无的区别。系统电源（PS电源）有固件版本；负载电源（PM电源）无固件版本。

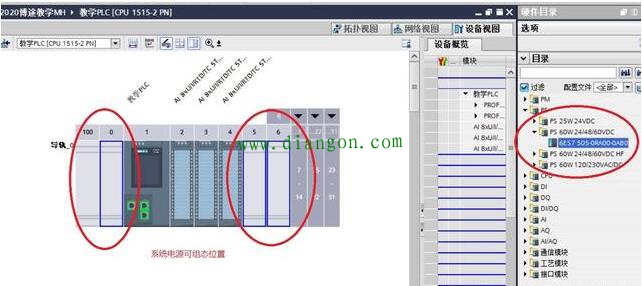

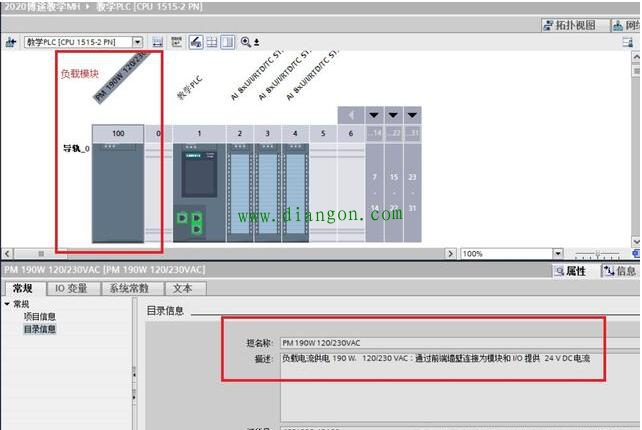

最后，两者配置位置差异。系统电源（PS电源）在硬件组态时可以配置到CPU模块前面也可以配置到I/O机架中；负载电源（PM电源）在硬件组态时只能组态到CPU模块或者接口模块的前面。

以上便是两者应用配置的差异。
