步进电机驱动器的原理是什么？为什么要加驱动器？

　　步进驱动器是驱动步进电机运行的功率放大器，它能接收控制器（plc/单片机等）发送来的控制信号并控制步进电机转过相应的角度/步数。最常见的控制信号是脉冲信号，步进驱动器接收到一个有效脉冲就控制步进电机运行一步。具有细分功能的步进驱动器可以改变步进电机的固有步距角，达到更大的控制精度、降低振动及提高输出转矩；除了脉冲信号，具有总线通信功能的步进驱动器还能接收总线信号控制步进电机进行相应的动作。

　　步进电机驱动器可分为两部分一部分是环形分配器，另一部分是功率放大。

　　环形分配器：要是接收3种信号分别为：脉冲信号，方向信号，脱机信号。然后再对脉冲信号进行分配，去控制功率放大器相应的晶体管导通，然后使步进电机的线圈得电。从这里我们可以看出，步进电机要运转那么必须要输入脉冲，如果没有脉冲，步进电机是不动的，所以我们需要一个驱动器来给步进电机的各项绕组依次通电。

　　方向信号：要控制AB通电的相序，A-B顺时针，B-A逆时针；

　　脱机信号：步进电机停止时，AB线圈有一相得电，得电的功能使转子锁住，使转子不能动，需要收去拨动转子的时候，需要给脱机信号，使AB相绕组完全断电，转子处于自由转动状态。

　　步进电机，步进驱动器和PLC之间的连接：

　　步进驱动器首先要外接直流电源24~28V，一端要连步进电机，另一端作输入信号也就是控制信号，步进电机接受外部信号的结构是采用光电隔离的，比如：PLC的脉冲信号送到驱动器内部，我们要使PLC产生脉冲只需要让Y0不断的接通与截止就可以产生。

　　步进驱动器有关细分的装置步进驱动器有关细分的设置。什么叫细分？

　　为了提高步进电动机控制的精度，现在的步进驱动器都有细分的功能，所谓细分，就是通过驱动器中电路的方法把步距角减小。比如把步进驱动器设置成5细分，假设原来步距角1.8°那么设成5细分后，步距角就是0.36°。也就是说原来一步可以走完的，设置成细分后需要走5步。

　　设置细分时要注意的事项：

　　1、一般的情况下，细分数不能设置的过大，因为在控制脉冲频率不变的情况下，细分越大，电机的转速越慢，而且电机的输出力矩减小。

　　2、驱动步进电机的脉冲频率不能太高，一般不超过2KHz,否则电机输出的力矩迅速减小。

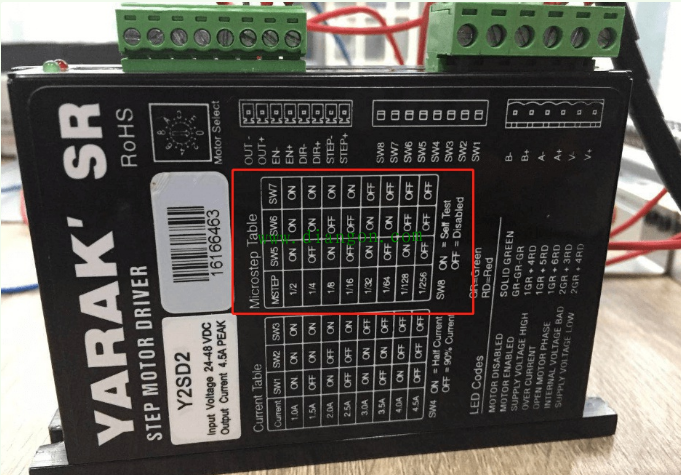

　　步进电机驱动器的细分表：
