变频器车速不稳老电工判断是电位器故障 实际故障出在它身上！

前几天，我公司一台造纸机出现故障，该设备主机由一台22千瓦变频器驱动，用电位器调速。操作工反映说该机车速不稳，速度以(米/分钟)为单位，操作盘显示转速表数字跳动，变频器本体面板显示运行频率也随之跳动。操作工用电位器调节速度时，转连表数字跳的更加频繁了。我怀疑电位器有问题，首先更换了电位器， 换后开机不再频繁跳动，仅是转速表小数位浮动几个字。 操作人员说这样用一阵再看看，我也未在意。

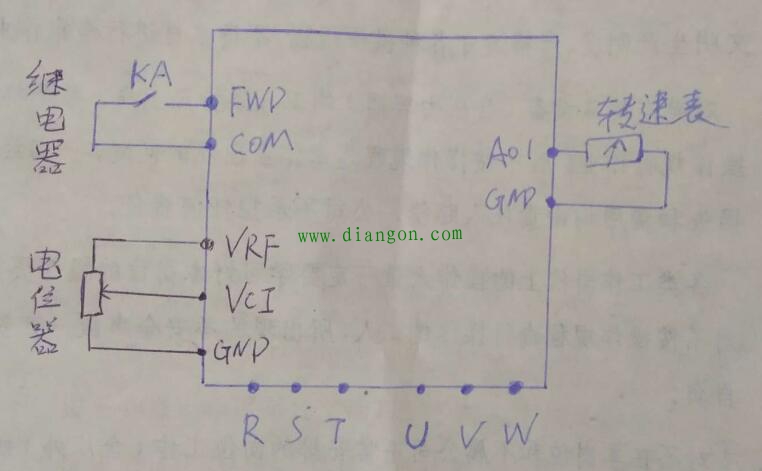

第二天，车间反映那台纸机转速又跳动的厉害，我到现场后，发现转速表显示的十位、个位都跳动。车速不稳，纸机定量无法稳定，不能正常生产。由于变频器柜与纸机操作电控柜相距十几米远，转速表，电位器装设于电控柜上，用地埋线(一根8芯屏蔽控制电缆)与变频器相接。我开始怀疑是不是地埋线坏了还是有干扰。

把所有信号线从变频器拆除，把电位器侧三根线与电位器分开，转速表两根信号线拆下，用摇表摇测屏蔽控制电缆对地及相间绝缘正常。

原先控制电缆屏蔽层未做接地，我又在变频器侧做了单端接地。(注意此处屏蔽线不宜做两端接地)恢复所有接线后开机故障仍然存在。至此维修进入了死胡同……？仔细查看控制柜，有一个小型中间继电器(JZX-22F/2Z) 220伏给变频器提供一个无源接点，供变频器实现正转运行命令(FWD一C0M接通)难道它出了问题？拆下测量无异常，换上一个新继电器，开机后一切正常。至此问题彻底解决！

以上就是本人的一次维修经历，欢迎广大同行交流讨论！
