三相异步电动机反接制动的原理和实施方法图解

反接制动主要是利用电机短时间反转产生的反向制动转矩，达到制动的目的。

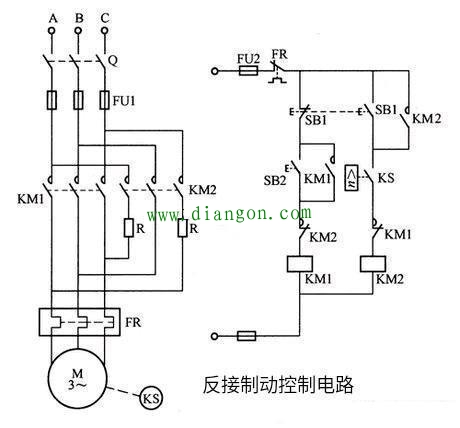

制动的原理是：在电动机运行时，带动速度继电器KS一起旋转，当转速达到120转/分钟以上的时候，KS常开触点闭合，为反接制动做准备。若按下停止按钮SB1，接触器KM1主触头断开，电动机继续惯性转动，同时，接触器KM2的线圈得电，电动机反转 ，即反接自动开始，转数迅速下降，当降至120转/分以下的时候，KS常开触头断开，KM2线圈失电主触头断开，电动机反接制动电源切断，反接制动结束。

上图中KM2主电路中的电阻R是限流电阻，限流电阻选择公式：R≈K×U/I，K是指全压起动时的系数为0.13，若要求最大反接制动电流≤1/2时，系数选择1.5。这个公式适用于5KW以上的能耗制动控制，1.5KW的小型电机可以不使用。
