固态继电器你了解多少？

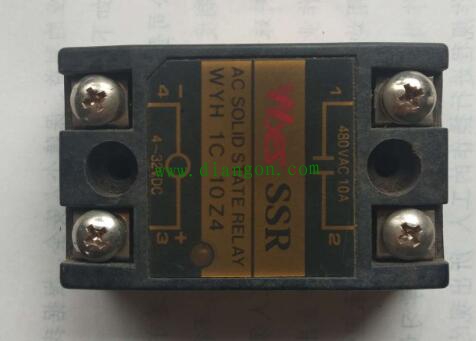

固态继电器SSR是一种全部由电子器件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，达到无触点，无火花的接通和断开电路的目的。采用光电耦合器实现输入输出之间的电气隔离。

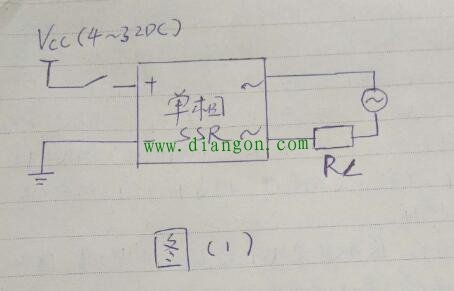

(1)单相固体继电器。它有两个输入控制端，两个输出端。输入端加上直流或者脉冲信号到一定电流值后，输出端就从断态转为通态。接线如下图(1)所示。

根据使用场合又分为过零触发和随机导通型。其中过零触发型应用较多，相当于开关，射频干扰小。随机导通型，移相触发，多用于调节电压，有干扰。

固态继电器它有以下特点:它可以用微弱的控制信号对几十安至几百安电流的负载实施无触点的通断 。现已扩展到电磁继电器无法应用的场合，如计算机终端接口，程控装置，腐蚀潮湿环境及某些防爆场所等。不足之处有导通压降，漏电流大，交直流通用性差，耐温及过载能力差。使用过程中应注意以下问题。

①合理选择额定电流，必须留有足够的余量。纯电阻负载可按大于等于负载电流的2倍选用，对于冷阻性负载(冷光卤钨灯，电感性，电容性负载及冲击大的负载，可按负载额定电流的5~7倍选用。

②固态继电器的发热与散热，由于其导通有压降，会产生热量。10A以上的固态继电器底板与散热器安装面涂抹导垫硅脂，输出电流大时用风扇冷却。

③固态继电器的过流。实际运行中负载短路极易造成继电器损坏，过流保护可选用快速熔断器或快速型断路器一般按额定电流的1.5倍选取。

④固态继电器“触点”断开时存在一定的漏电流，使输出回路不能真正断电，注意检修安全。
