变频器丰富的外部端子功能，你了解多少呢？
时间：2023-03-04作者：佚名
|
变频器外部端子的功能非常丰富，也非常复杂，很多功能可能你根本就不知道啥意思，更别说使用了。而且每个厂家的做法都有一些不同，特别是一些专用变频器。要想灵活使用变频器，端子的功能是一定要掌握好的。

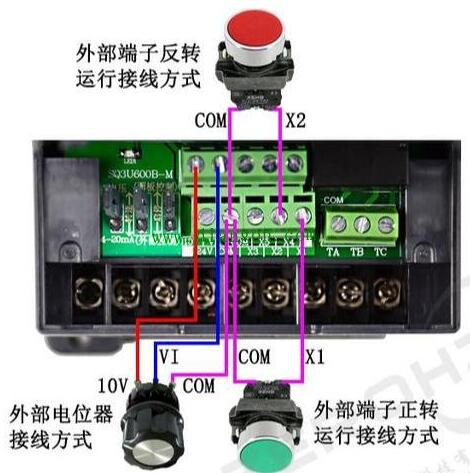

变频器上的外部端子，就是控制板上这两排绿色的。可以分为5大类，数字量输入输出，模拟量输入输出，脉冲输入输出，继电器输出，还有485通信端子。 端子接线，只要把上面那个螺丝拧松，然后把线放到放进去拧紧就可以了。接线很简单。这些端子都是不超过24V的弱电，对人体是安全的。但是，接线时候不能出现电源和地短路的情况，不然会损坏内部的元器件。 用端子控制变频器有很多好处。首先是接线灵活，在电气控制柜上，可以用导线把控制开关和指示灯，接到电气柜的外面。 模拟量输入端子，可以接电位器来控制，还可以自由的设置曲线，非常灵活，也可以接plc来控制。后面我会详细的讲到。 模拟量输出，可以作为指示信号。比如，可以用转速表来直接指示转速。 这里说的模拟量一般是指电压或或电流信号。脉冲输入输出的功能是一样的，只是它的形式是一些脉冲信号，这种应用稍微少一点。 多功能数字输入端子，也就是常用的X端子，开关的选择非常很灵活，常用的自锁式的，自复位式的都支持，而且都有很多相对应的功能。开关控制它只有两个状态，要么开，要么关，本质上就是数字信号。这种开关控制的方式，故障率很低，抗干扰能力强。 多功能输出端子也可以接各种指示灯和继电器，主要作为信号指示用，比如有故障的时候，点亮一个灯；也可以用来控制其它设备，比如频率到达时， 控制开启另外一台设备； 485端子，是用来进行485通信的。通常是接PLC、触摸屏或者电脑。是跟其他设备进行信息交换的一个接口。 |
