三相异步电动机能耗制动控制原理和方法图解

当电动机电源断开后，立即使定子绕组接上直流电源，于是在定子绕组中产生一个磁场，转子切割这个磁场，产生与原转向相反的转矩产生制动作用。

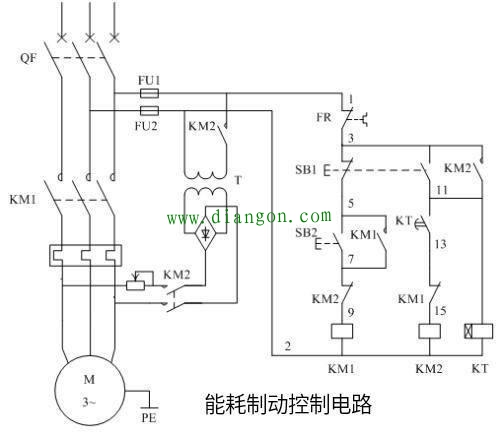

能耗制动控制电路，是电机单向运转带全波桥式整流能耗制动的控制电路。在电机运行时，按下停止按钮SB1，接触器KM1线圈失电，电机脱开电源。同时，接触器KM2得电吸合，其常开触点闭合，将桥式整流电路接入定子绕组中，由A相流入C相流出，产生一个反向的制动转矩，使电动机停止转动。当电机转速接近于零值时，时间继电器KT的延时断开常闭触点延时动作，使KM2和KT的线圈失电，制动结束。
