再叙星三角降压启动电路中电流的变化关系与接触器的选型

星三角降压启动电路是常见的电气控制电路，较大功率的电机常采用这种启动方式，对于星三角降压启动的电气控制原理大家都非常熟悉，对星三角降压启动过程中电压、电流是如何变换的，启动电压、启动电流、运行电压、运行电流之间有怎样的关系，我带你一起了解。

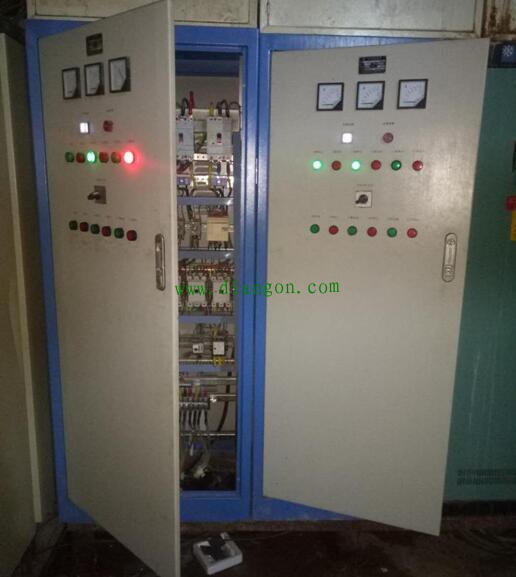

电机控制柜

这是电气控制柜，可控制三台大功率电机星三角启动运行，只画出其中的一路主回路图。

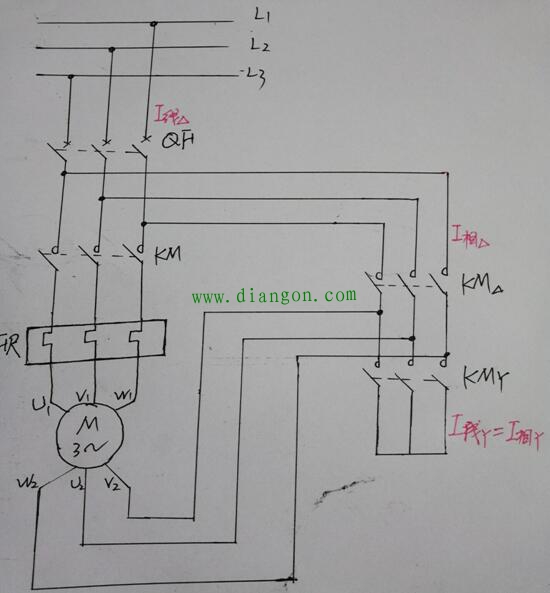

主回路图

用一台75KW额定电流137A三相异步电动机举例说明，为了便于理解，将各运行方式下的电压电流进行定义。电机的额定电压就是正常三角形运行的线电压（380V）,用U线∆表示，额定电流就是指电机正常三角形运行时的线电流，用I线∆表示，三角形运行时通过绕组的相电流用I相∆表示，在启动的过程中；星型运行时的线电流用I线Y表示，相电流用I相Y表示，线电压用U线Y表示，相电压用U相Y。

电机在启动过程中星型运行时，U线Y=√3U相，I线Y=I相Y，设电机绕组的阻抗为Z

I相Y=U相Y/Z=1/√3×U线Y/Z

因为U线Y=U线∆

所以I相Y=I线Y=1/√3×U线∆/Z。

电机在三角形运行时，U线∆=U相∆，I线∆=√3I相∆。

I相∆=U相∆/Z=U线∆/Z

I线Y/I线∆=1/3（星型运行时电流是三角形运行时的1/3）

通过分析，将本例中的数据带入，U线∆=380V,I线∆=137A

I相∆=I线∆/√3=137/1.732=79.09A

I相Y=I线Y=I线∆1/3=137/3=45.66A

请看主回路图，KM、KMY闭合是电机启动星型运行，KMY是封星接触器，此时通过绕组的电压为相电压U相Y，它是线电压的1/√3倍（电压降低1/√3），电流为相电流I相Y，与线电流相等（通过接触器KM、KMY的电流相等）因此选择KMY接触器额定电流时按I相Y选择，通常按1.2-1.5倍选择，45.66×（1.2-1.5）,（54.79-68.49）A,原则上就是只要大于相电流就可以。KM、KM∆同时闭合是三角形运行，也是全压运行（电机额定电压运行），线电压等于相电压，此时通过绕组的相电流I相∆=I线∆/√3，KM∆的选择就得按I相∆选择，通常按1.2-1.5倍选择，（94.90-118.63）A,就是在这个范围内，如果还想选择的更大那也是可以的，此图中，KM∆接到断路器下口，KM的上端，则KM通过的额定电流与KM∆通过的电流相等，选择的额定电流大小和KM∆一样，断路器QF通过的是线电流，选择时就得按线电流的大小来选择，当然在选择的时候还要考虑启动时得瞬间电流（4-7倍启动电流）。如果KM∆接KM的下端，则KM通过的额定电流与KM∆通过的电流不相等，KM通过的是线电流，选择时按线电流选择（电机名牌额定电流），当然断路器QF通过的也是线电流，选择时就得按线电流选择。

备注：本文结合理论与实践相结合的方法进行了阐述，为了表达的更清楚，略显得啰嗦，请读者谅解。
