三分钟带你搞懂运算放大器与比较器的区别

　　无论外观或图纸符号都差不多，那么它们究竟有什么区别，在实际应用中如何区分？今天我来图文全面分析一下，夯实大家的基础，让工程师更上一层楼。

　　先看一下它们的内部区别图:

　　从内部图可以看出运算放大器和比较器的差别在于输出电路。运算放大器采用双晶体管推挽输出，而比较器只用一只晶体管，集电极连到输出端，发射极接地。

　　比较器需要外接一个从正电源端到输出端的上拉电阻，该上拉电阻相当于晶体管的集电极电阻。

　　运算放大器可用于线性放大电路（负反馈），也可用于非线性信号电压比较（开环或正反馈）。

　　电压比较器只能用于信号电压比较，不能用于线性放大电路（比较器没有频率补偿） 。

　　两者都可以用于做信号电压比较，但比较器被设计为高速开关，它有比运算放大器更快的转换速率和更短的延时。

　　运算放大器

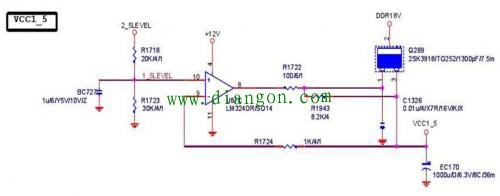

　　做为线性放大电路，我这里就不多说了（以后有需要单独讨论放大器），这个在主板电路图很常见，一般用于稳压电路，使用负反馈电路它与晶体管配合相当于一个三端稳压器，但使用起来更灵活。如下图：

　　在许多情况下，需要知道两个信号中哪个比较大，或一个信号何时超出预设的电压（用作电压比较）。用运算放大器便可很容易搭建一个简单电路实现该功能。当 V 电压大于 V- 电压时，输出高电平。当 V 电压小于 V- 电压时 ，输出低电平。如下图：

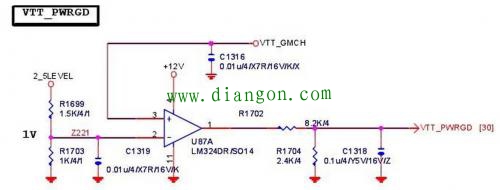

　　分析一下电路，2.5v 经电阻分压得到 1V 输入到 V- 端，当总线电压正常产生 1.2v 时，输入到 V ，此时 V 电压比 V- 电压高，输出一个高电平到 CPU 电源管理芯片的 EN 开启脚。如果总线电压没输出或不正常少于 1v，此时 V 电压比 V- 电压低，输出低电平。

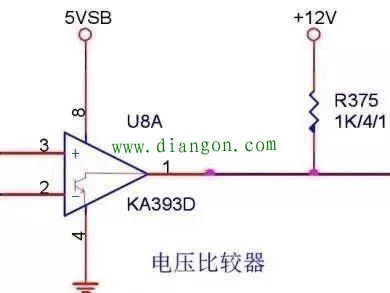

　　电压比较器
