电流互感器安装图解
时间：2023-03-04作者：佚名
|

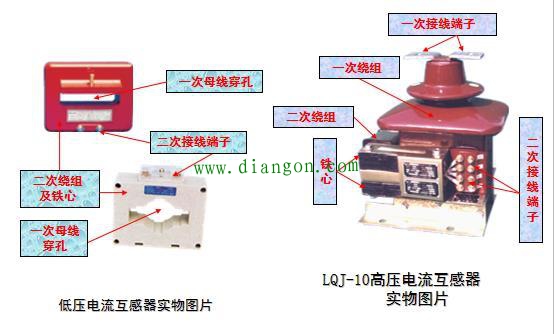

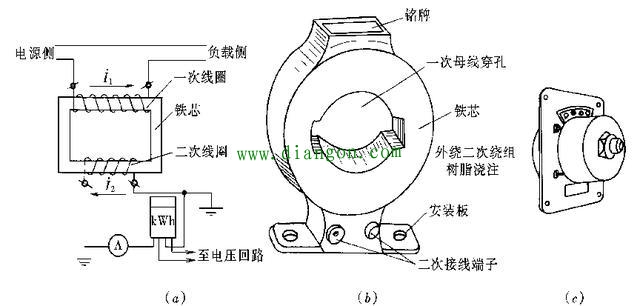

电流互感器的作用是将一次回路的大电流变换为二次回路的小电流，提供测量仪表和继电保护装置用的电流电源。电流互感器二次侧电流均为5A。电流互感器按原绕组的匝数分为单匝(母线式、芯柱式、套管式)和多匝(线圈式、线环式、串级式)；按绝缘形式分为瓷绝缘、浇注绝缘、树脂浇注等；按一次电压分为高压和低压两大类；按用途分为测量用和保护用两类；按准确度等级分为0.1、0.2、0.5、1.0、3.0、10等。电流互感器外形如图示。  电流互感器 (a)原理电路；(b)0.5kV；(c)10kV  电流互感器一般安装在成套配电柜、金属构架上，也可安装在母线穿过墙壁或楼板处。电流互感器可直接用基础螺栓固定在墙壁或楼板上，或者用角钢做成矩形框架埋入墙壁或楼板中，将与框架同样大小的铁板用螺栓固定在框架上，再将电流互感器固定在钢板上。电流互感器二次侧严禁开路。 |
