如何为温度传感器选择正确的热敏电阻

　　当面对数以千计的热敏电阻类型时，选型可能会造成相当大的困难。在这篇技术文章中，我将为您介绍选择热敏电阻时需牢记的一些重要参数，尤其是当要在两种常用的用于温度传感的热敏电阻类型（负温度系数 NTC 热敏电阻或硅基线性热敏电阻）之间做出决定时。NTC 热敏电阻由于价格低廉而广泛使用，但在极端温度下提供精度较低。硅基线性热敏电阻可在更宽温度范围内提供更佳性能和更高精度，但通常其价格较高。下文中我们将会介绍，正在市场投放中的其他线性热敏电阻，可以提供更具成本效益的高性能选件，帮助解决广泛的温度传感需求的同时不会增加解决方案的总体成本。

　　适用于您应用的热敏电阻将取决于许多参数，例如：

　　物料清单（BOM）成本。

　　电阻容差。

　　校准点。

　　灵敏度（每摄氏度电阻的变化）。

　　自热和传感器漂移。

　　物料清单成本

　　热敏电阻本身的价格并不昂贵。由于它们是离散的，因此可以通过使用额外的电路来改变其电压降。例如，如果您使用的是非线性的 NTC 热敏电阻，且希望在设备上出现线性电压降，则可选择添加额外的电阻器帮助实现此特性。但是，另一种可降低 BOM 和解决方案总成本的替代方案是使用自身提供所需压降的线性热敏电阻。好消息是，借助我们的新型线性热敏电阻系列，这两。这意味着工程师可以简化设计、降低系统成本并将印刷电路板（PCB）的布局尺寸至少减少 33%。

　　电阻容差

　　热敏电阻按其在 25°C 时的电阻容差进行分类，但这并不能完全说明它们如何随温度变化。您可以使用设计工具或数据表中的器件电阻与温度（R-T）表中提供的最小、典型和最大电阻值来计算相关的特定温度范围内的容差。

　　为了说明容差如何随热敏电阻技术的变化而变化，让我们比较一下 NTC 和我们的基于 TMP61 硅基热敏电阻，它们的额定电阻容差均为±1%。图 1 说明了当温度偏离 25°C 时，两个器件的电阻容差都会增加，但在极端温度下两者之间会有很大差异。计算此差异非常重要，这样您就可选择相关温度范围内保持较低容差的器件。

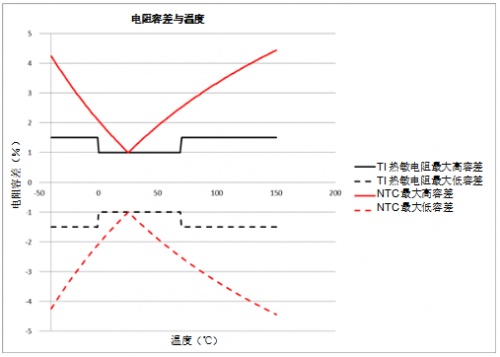

　　图 1：电阻容差：NTC 与 TMP61
