光电二极管工作在什么状态?光电二极管的特性和工作原理

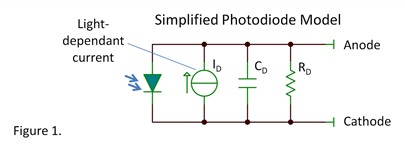

　　一个典型的光电二极管模型包含以下关键元素，一个二极管并联一个电流源，并且电流源与光强成正比。寄生元件CD和 RD会影响器件性能。

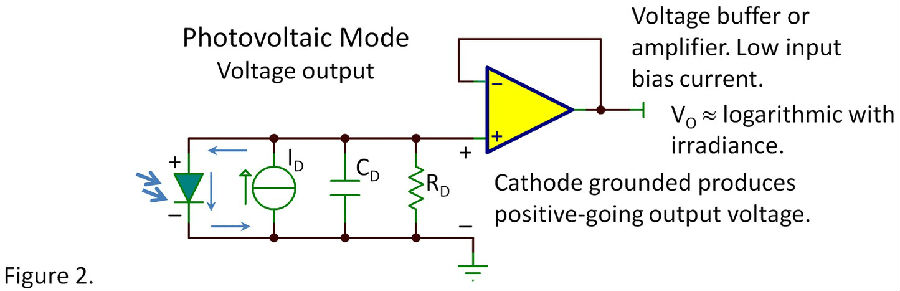

　　光伏模式-光电流在如图2所示的环路中流动，并且给二极管提供正向偏置。由于二极管的电压电流间成对数关系，因此空载的输出电压与光电流间近似成对数关系，并且通过RD 上的一个小电流得到修正。所以输出电压与光强之间是高度非线性的关系。某些应用将很受益于对数关系,因为在很大的范围内，光强的改变(眼睛是完美的对数型)会使电压发生类似的改变。由于二极管电压电流特性与温度相关，电压与光强之间的绝对关系很差。

　　在光伏模式下，二极管电容限制了频率响应。光强的快速改变会对CD进行充放电。这并不是用于快速响应的模式。

　　输出端可以引入缓冲，或者输出端也可以进行同相放大。为了实现低的输入偏置电流，可以使用CMOS或者JFET的运算放大器。从而在低的光强的情况下，运放不至于成为光电二极管的负载。
