五张24v开关电源原理电路图及工作原理讲解

24v开关电源电路图（一）

电路以UC3842振荡芯片为核心，构成逆变、整流电路。UC3842一种高性能单端输出式电流控制型脉宽调制器芯片，相关引脚功能及内部电路原理已有介绍，此处从略。

AC220V电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。

逆变电路，可以分为四个电路部分讲解其电路工作原理。

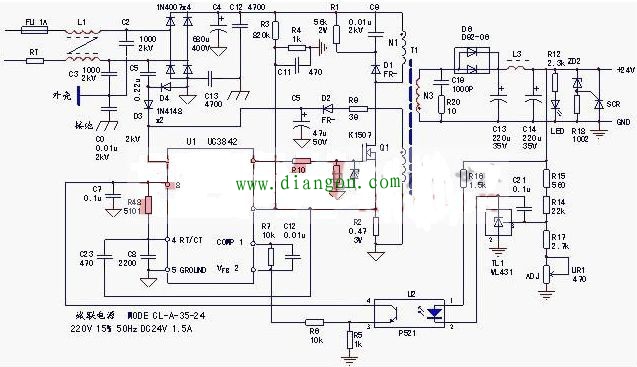

图1 CL-A-35-24仪用DC24V开关电源

1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R2（工作电流检测电阻）为电源工作电流的通路;本机启动电路与其它开关电源（启动电路由降压限流电阻组成）有所不同，启动电路由C5、D3、D4组成，提供一个“瞬态”的启动电流，二极管D2吸收反向电压，D3具有整流作用，保障加到U1的7脚的启动电流为正电流;电路起振后，由N2自供电绕组、D2、C5整流滤波电路，提供U1芯片的供电电压。这三个环节的正常运行，是电源能够振荡起来的先决条件。

当然，U1的4脚外接定时元件R48、C8和U1芯片本身，也构成了振荡回路的一部分。

电容式启动电路，当过载或短路故障发生时，电路能处于稳定的停振保护状态，不像电阻启动电路，会再现“打嗝”式间歇振荡现象。

工作电流检测从电阻R2上取得，当故障状态引起工作过流异常增大时，U1的6脚输出PWM脉冲占空比减小，N1自供电绕组的感应电路也随之降低，当U1的7脚供电电压低于10V时，电路停振，负载电压为0，这是过流（过载或短路）引发U1内部欠电压保护电路动作导致的输出中止;工作电流异常增大时，R2上的电压降大于1V时，内部锁存器动作，电路停振，这是由过流引发U1内部过流保护动作导致输出中止。

2、稳压回路：开关变压器的N3绕组、D6、C13、C14等元件组成的24V电源，基准电压源TL1、光耦合器U2等元件构成了稳压控制回路。

U1芯片和1、2脚外围元件R7、C12，也是稳压回路的一部分。实际上，TL1、U1组成了（相对于U1内部电压误差放大器）外部误差放大器，将输出24V的电压变化反馈回U1的反馈电压信号输入端。

当24V输出电压上升时，U1的2脚电压上升，1脚电压下降，输出PWM脉冲占空比下降，输出电路回落。当输出电压异常上升时，U1的1脚下降为1V时，内部保护电路动作，电路停振。

3、保护回路：U1芯片本身和3脚外围电路构成过流保护回路;N1绕组上并联的D1、R1、C9元件构成了开关管的反向电压吸收保护电路，以提供Q1截止时的反向电流通路，保障Q1的工作安全;实质上稳压回路的电压反馈信号，也可看作是一路电压保护信号——当反馈电压幅度达一定值时，电路实施停振保护动作;24V的输出端并联有由R18、ZD2、单向晶闸管SCR组成的过压保护电路，当稳压电路失常，引起输出电压异常上升时，稳压二极管ZD2的击穿为SCR提供触发电流，SCR的导通形成一个“短路电流”信号，强制U1内部保护电路产生过流保护动作，电路处于停振状态。

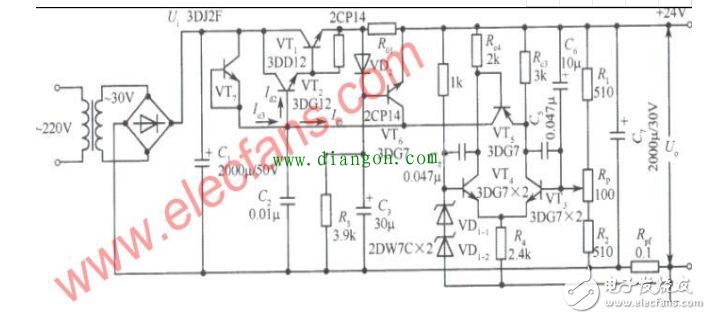

24v开关电源电路图（二）

24v开关电源电路图（三）
