什么是DCS，你所知道的DCS系统都有哪些，它有哪些作用？
时间：2023-03-04作者：佚名
|
首先什么是dcs系统？DCS是分散控制系统(Distributed Control System)的简称，也有叫集散控制系统的，它是一个集合了计算机，通讯，显示和控制的由过程控制和过程监控的计算机系统。DCS设计的理念是分散控制，集中管理，分级管理，配置灵活，组态方便。

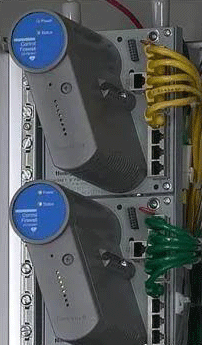

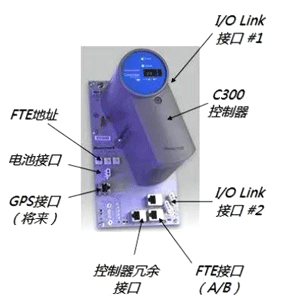

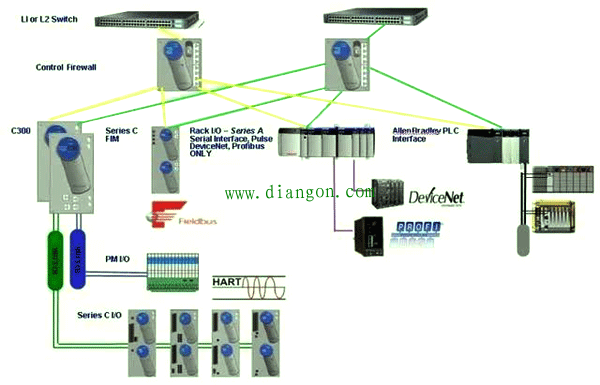

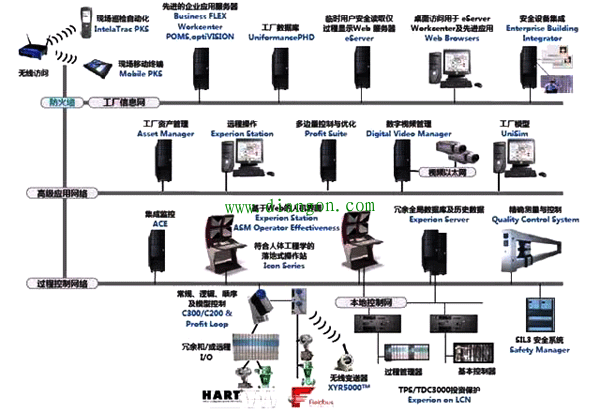

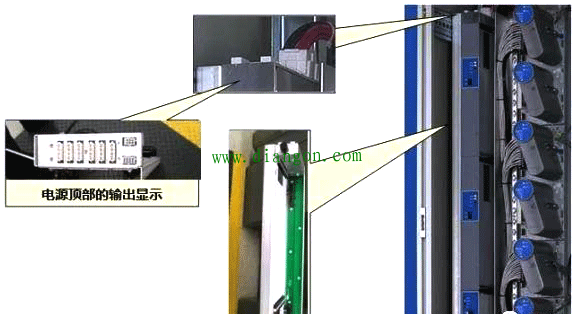

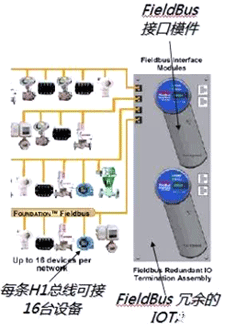

DCS系统的特点 ①高可靠性 因DCS系统基于多台计算机控制，且系统架构采用了硬件冗余，网络容错设计，即使某个硬件出现故障，系统也能在ms级恢复，不会影响系统的正常运行。 ②开放性 因DCS系统采用开放式，标准化，模块化，网络化设计，当需要增加或者改变一些功能时，可以通过增改硬件配置的方式实现要求。 ③灵活性 当控制要求变更时，可以通过编程软件实现各种逻辑控制，复杂的算法，图形化显示等功能要求。 ④控制功能强大 DCS系统的控制算法丰富，具有多种PID控制功能，如串级控制，前馈控制等，支持高级语言，可以编写更为复杂的算法。 DCS的结构  从上图中可看出按照结构划分为：过程控制级、操作维护级和管理层级。过程控制级主要由过程控制器、I/O组件和现场仪表组成，是系统控制功能的主要现场实施部分。操作维护级包括：操作员站，工程师站，以及数据维护站，完成系统的操作，组态，以及数据的存储。管理层级主要是指工厂管理信息系统(MIS系统)，企业资源计划即ERP(Enterprise Resource Planning)，作为DCS更高层次的应用。 目前常见的DCS有哪些？ 国外：霍尼韦尔EPKS，西门子PCS，艾默生Deltav和Ovation，横河CENTUM，ABB的AC800F等等；国内：和利时，浙大中控，上海新华，南京科远，国电智深，杭州优稳等等。 下面以霍尼韦尔PKS的C300介绍过程控制级 1、C系列卡件的系统结构图  从上往下硬件为：C系列Control Firewall控制防火墙，支持冗余，8 1口(FTE交换机），具有广播信息风暴抑制，控制器不受上层IP网络通讯量的影响，也可以选择光纤接口。  然后是C300控制器，如图具有多种接口，主要实现如下功能：上位通讯，Peer to Peer点对点通讯，IOLINK 1 IO通讯，IOLINK 2 IO通讯，确定性控制执行环境。  然后是现场总线模块，总线接口卡支持冗余，可独立于控制器运行，支持4条H1总线，每条H1总线可接16台设备。  然后是输入输出卡件，主要有四种，数字输入，数字输出，模拟量输入，模拟量输出，都支持冗余配置，模拟量模块支持HART协议。  然后是电源系统，垂直设计，支持C系列卡件，可以选择冗余的电源系统。  然后是机柜设计部分，采用垂直设计，利于散热，接线方便，结构紧凑。 |
