漏电开关试验按钮原理

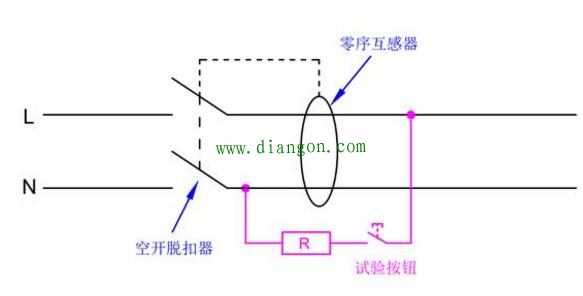

我们来看一下漏电开关试验按钮原理：

当开关闭合时，通过零序互感器的火线和中性线电流大小相等、方向相反，它们的矢量和为零，零序互感器不能感应出电流，空开脱扣器不动作。

当我们按一下试验按钮时，火线有一部分电流绕过零序电流互感器，通过试验按钮和限流电阻R流向中性线。此时通过零序互感器的火线和中性线电流大小不相等，零序互感器感应出电流，驱动空开脱扣器跳闸。

所以从上面分析可知，漏电开关短路跳闸是因为空开内的电磁脱扣器作用而跳闸；而按一下漏电开关试验按钮跳闸，是利用零序互感器驱动脱扣器装置而跳闸。两者的跳闸机制完全不一样。
