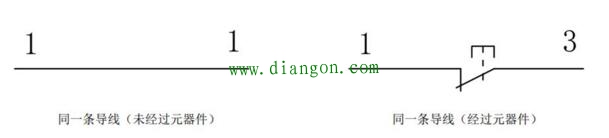

电气线路编号是根据“等电位”原则，按照“从左到右、从上到下”进行标注。也就是电位始终相等的两个点用同一个号码来标注，但是经过触点或者开关除外。因为当触点或者开关接通和断开时，它两端的电位是不同的。 比如同一条电线的头与尾，它们电位始终相等，那么它们的编号是一样的。同样，一条电线经过了开关。虽然开关在接通的时候两端电位相等，但是在断开时电位可能不一样，所以开关两端的编号也是不一样的。
为了便于维修和区别，交流电路和直流电流编号方法有一定的区别。我们先来说一下交流电路的编号方法。 交流电路编号规则 1. 主回路 在三相电路中，用个位数表示相序；字母表示功能线；百位表示电源回路。 比如：L表示火线，N表示中性线；U、V、W表示三相设备的接线端子；L1、L2、L3表示三相火线；1L1、1L2、1L3表示第一个回路的三相火线； 2L1、2L2、2L3表示第二个回路的三相火线。

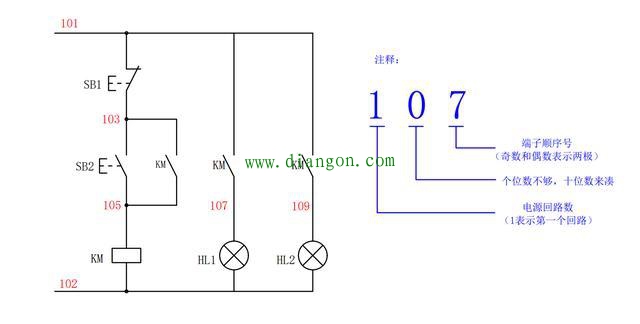

2. 控制回路（二次回路） 编号一般采用字母和数字组合来表示该回路的作用及性质，有时候也采用纯数字来表示。对于字母的含义，这个和电气元件名称与符号里的字母一样。 如果控制线路只有一个回路，那我们可以用一位数或者两位数来编号。以能耗元件（线圈、指示灯等）为分界点，上（左）端用奇数顺序（1、3、5…）来编号，下（右）端用偶数顺序（2、4、6…）来编号。

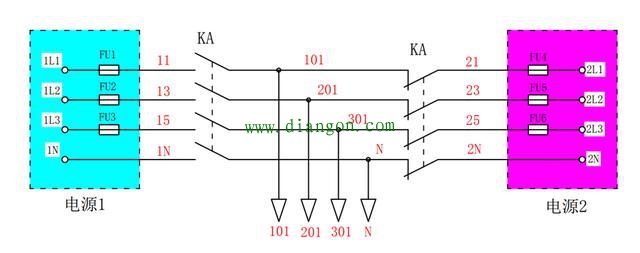

如果一位数不够用，那就用二位数来凑。比如某回路编号从1开始（1、3、5…），一直编到数字9还不够用，这时继续加一位数编，比如11、13、15… 如果二次回路有多个电源（回路）供电，就用百位数来区别不同回路。个位数和十位数和单回路编号方法一样。 |
