什么是限幅二极管?限幅二极管的电路原理图解

　　用来做限幅用的二极管称为限幅二极管。所谓限幅，就是将信号的幅值限制在所需要的范围之内。由于通常所需要限幅的电路多为高频脉冲电路、高频载波电路、中高频信号放大电路、高频调制电路等，故要求限幅二极管具有较陡直的U-I特性，使之具有良好的开关性能。从这一点出发，限幅二极管一般均由结型开关二极管2CK*担当；在一些特殊要求的电路中，点接触的检波二极管2AG*或开关二极管2AK*也可以作为限幅二极管完成限幅任务；还有一些需要较大幅值限幅或既需要限幅又需要温度自动补偿的特定电路，稳压二极管作为限幅二极管将会成为唯一正确的选择。

　　限幅二极管的特点

　　1、多用于中、高频与音频电路；

　　2、导通速度快，恢复时间短；

　　3、正偏置下二极管压降稳定；

　　4、可串、并联实现各向、各值限幅；

　　5、可在限幅的同时实现温度补偿。

　　大多数二极管能作为限幅使用。也有象保护仪表用和高频齐纳管那样的专用限幅二极管。为了使这些二极管具有特别强的限制尖锐振幅的作用，通常使用硅材料制造的二极管。也有这样的组件出售：依据限制电压需要，把若干个必要的整流二极管串联起来形成一个整体。

　　限幅电路的作用是把输出信号幅度限定在一定的范围内，亦即当输入电压超过或低于某一参考值后，输出电压将被限制在某一电平（称作限幅电平），且再不随输入电压变化。

　　二极管限幅器

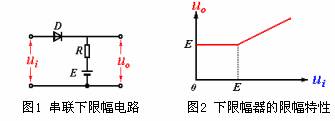

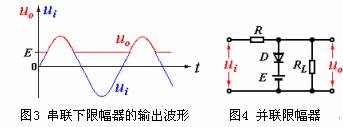

　　图1所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。图中，若二极管具有理想的开关特性，那么，当uｉ低于E时，D不导通，uO＝E；当uｉ高于E以后，D导通，uO＝uｉ。该限幅器的限幅特性如图2所示，当输入振幅大于E的正弦波时，输出电压波形见图3。可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。

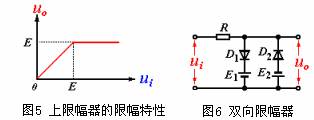

　　如将二极管和负载并联，则组成并联限幅器，见图4。图中，当uｉ高于E时，D导通，uOs＝E；当uｉ低于E时，D截止，uO＝uｉ。它的限幅特性如图5所示。显然，这是一个上限幅器。

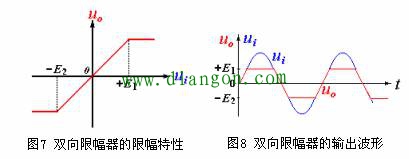

　　将上、下限幅器组合在一起，就组成了如图6所示的双向限幅电路，它的限幅特性如图7所示。当输入一个振幅较大的正弦信号时，输出波形见图8。
