农村住宅TN-C系统从安全角度考虑存在哪些问题，作为电工的你知道吗？

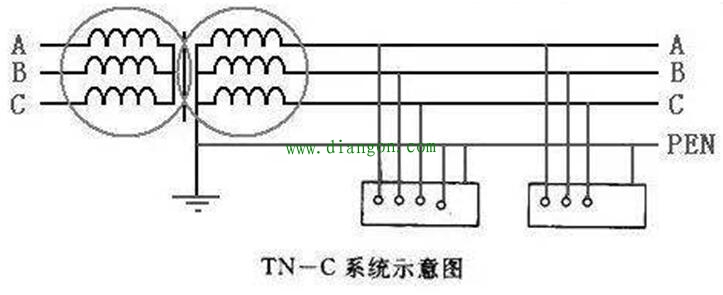

我国目前农村大部分低压供电系统的接地型式采用TN-C系统，“T”表示电源（变压器）的中性点与大地直接连接，“N”表示电气装置外露可导电部分通过与接地的电源中性点连接而接地，“C”表示该系统全程采用N线和PE线合一。这就是我们在农村的低压架空线上经常看到四根导线，即三根相线和一根PEN线，农村每户住宅进线为单相进线。在TN-C系统中由于N线和PE线合成了一根PEN线，这样就省了一根导线，比较经济。但是从电气安全角度考虑会存在许多问题。

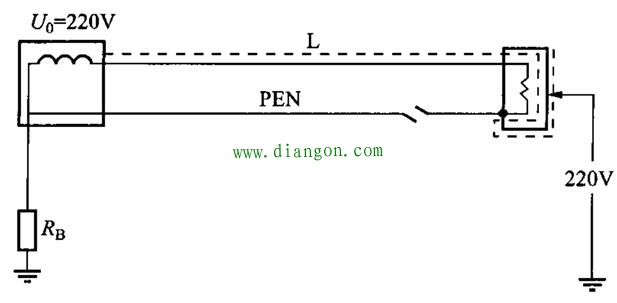

（1）电击风险大。农村每户住宅进线为单相进线，即相线和PEN线。农村住宅电源进线大部分都采用明敷在墙上的电线，有时会存在电线被外物挂断的情况。如果PEN线被挂断，此时电气设备金属外壳将对地带220V的故障电压，人一旦接触发生电击死亡的危险很大。其示意图如下图所示。

在《低压配电设计规范》GB50054-2011的第3.1.4条中保护接地中性导体就是PEN线，同时3.1.4条是强制性条文必须严格执行。所以在TN系统中不能将PEN线接入开关。为了保证检修人员的安全，在进行电气检修时应该将所有带电导体（三个相线和一根N线）隔离，由于PEN线中包含N线，但是不允许将PEN线断开，但是有时PEN线可能会传导转移故障电压，在一定程度上增加了人员电击的风险。

（2）金属外壳对地电位升高。对于单相回路，PEN线中通过的电流和相线中通过的电流一样，此时PEN线中会产生电压降，从而使接地的设备金属外壳对地带电位，设备金属外壳对地带电位容易发生打火或者触电的风险。

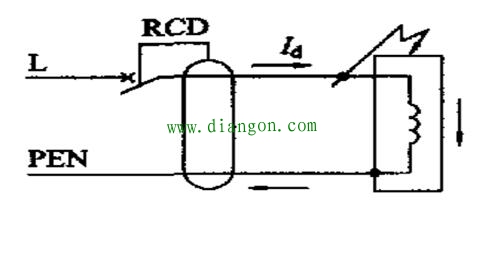

（3）不能使用RCD（漏电保护器）。在TN-C系统中，N线和PE线合并成了一根PEN线，如果PEN线和相线都穿过RCD，如下图所示。当发生相线碰设备金属外壳时，相线和PEN线的故障电流在电流互感器中感应的电磁场互相抵消，RCD检测不到故障电流而不动作，gdzrlj.com从而造成了RCD拒动。此时人体接触到金属外壳，加在人体上电压为220V，人体的电阻一般为1000欧姆到2000欧姆之间，人一旦接触到220V电压时，通过人体的电流大概为110mA到220mA，此时相线和PEN线中通过电流不一样，足够使30mA的RCD动作，但是人体要触电后RCD才能跳闸。这种一种不规范的做法，只能保证基本安全。为了解决上述问题，在RCD前将PEN线分为PE线和N线，将N线和相线穿入RCD中，PE线直接连接到外露可导电的设备外壳上，此时将TN-C系统改造成了局部的TN-C-S系统。
