小型断路器内部结构及功能说明

1、内部结构

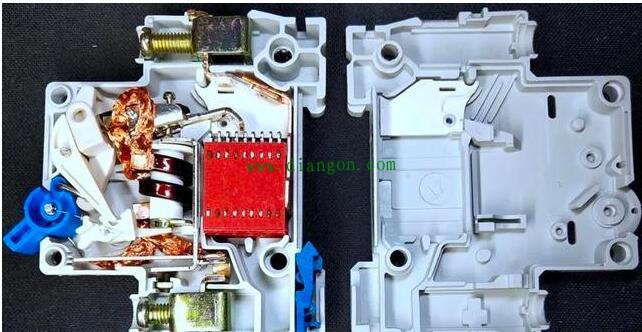

将4个铆钉破损，可将其拆为两半，如下图。零件嵌在左盖，可拆开右盖。

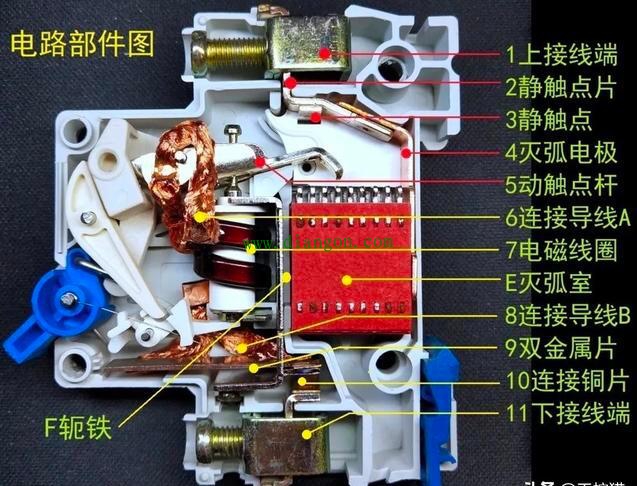

2、电路部分

触点闭合时，电路路径为（设方向从上到下）：1-2-3-5-6-7-8-9-11。触点断开时，触点间产生电弧电流，起始时电流路径为：1-2-3 –电弧-5-6-7-8-9-11。电弧因磁、热等作用引入灭弧室E后，电流路径为：1-2-4-E-F-10-11，电弧在灭弧室内被分割为10段，很快冷却、熄灭。电弧熄灭后，电流彻底中断。

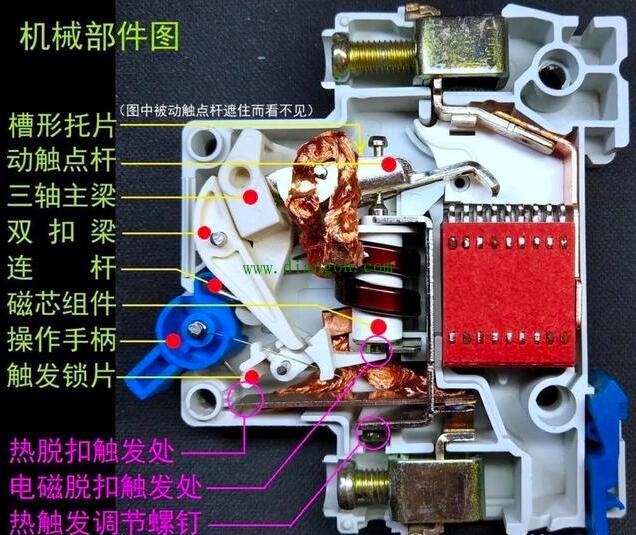

3、机械部分

机械部分的功能：支持手工“合通“、”分断”两种操作，遇过流、短路时自动执行“热脱扣”和“电磁脱扣”进行保护。另具备“热脱扣电流微调”操作（这个功能不常用）。

4、外壳

外壳尺寸是符合工业标准的。为了统一标准、提高加工效益，小于某额定电流的断路器会使用同一种外壳、触头及接线端子。这种外壳可通过的最大额定电流就是“壳架等级电流”。本例中，型号DZ47LED 63中的63就是表示该系列的壳架等级电流为63A。

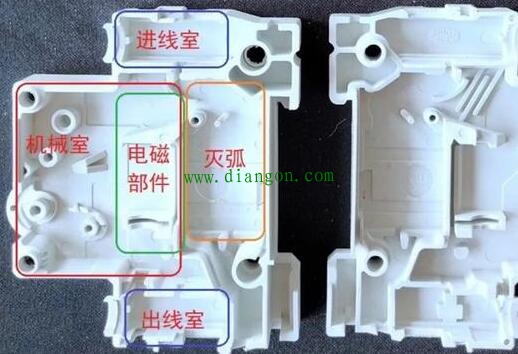

外壳拆为左右二半后，可见二半多数地方是对称的。根据功能，可把内部空间大致划分为“四居室”。
