西门子S7-1200PLC控制两台电动机顺序启停逆序停止plc程序实例

今天来分享一个西门子S7-1200plc控制三相异步电动机顺启逆停的编程设计实例,题目要求如下：

设计两台电动机顺序启动逆序停止的PLC控制线路，并绘制电路图编写程序。总体控制要求:1、按下启动按钮 SB1，电动机M1先启动，5S后自动启动电动机M2;2、停止时，按下停止按钮SB2,电动机M2先停止，延时3S后，自动停止电动机M1；3、具有短路、过载保护等必要的保护措施。请按照如下I/O分配表绘制接线图并编写程序：

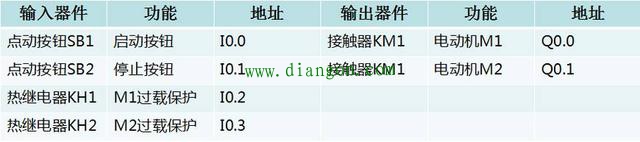

(1)首先，按照题目要求做PLC的I/O分配表

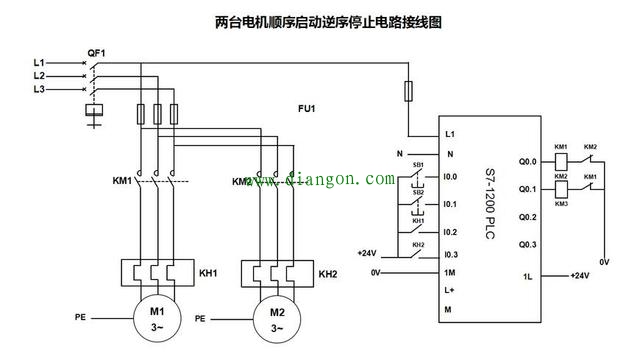

(2)按照I/O分配表绘制硬件接线图

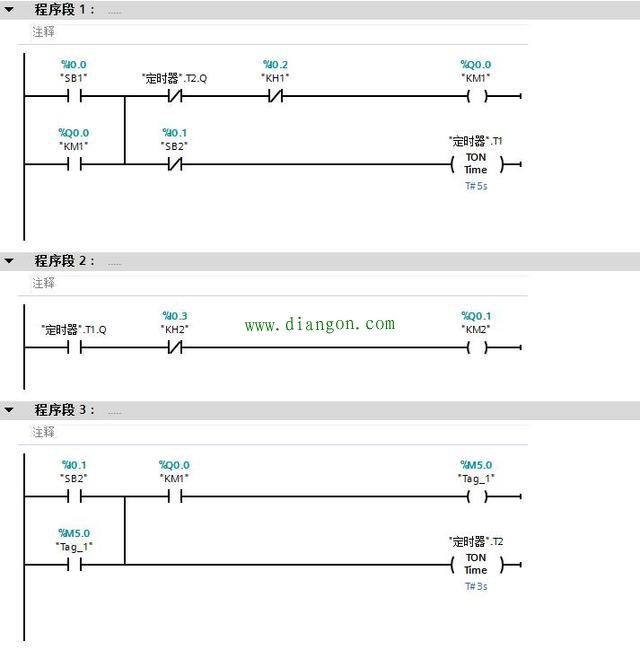

(3)编写并调试梯形图程序
