调压器有载分接开关如何调整？看看就明白

为了保证长距离线路的供电质量，一般变配电所设有专用10/10kV的调压器，调压器具备有载自动调压功能，经过调压器向线路供电。

调压器结构与原理同变压器相似，利用电磁感应原理，来改变两个匝数相等而反相串联的线圈的阻抗与电压分配，调节输出电压，本质上是1:1的变压器，实物见图1。

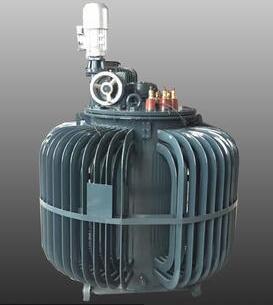

图1 调压器实物

根据现场使用情况，三相调压器绕组的连接方式包括星形接地、星形不接地和三角形连接方式。

变配电所两路相互独立的进线电源由公共电网提供，进线电压等级有10kV、35kV、110kV、220kV等。变配电所一般配置调压器，其基本额定变比是10/10kV。当主母线侧电压在0.875-1.125倍的额定电压值范围内变化时，调压器调整分接头以维持线路母线侧电压在10kV左右。调压器一般有9个档位，通过调节档位来改变变比系数，比如当主母线电压为0.875倍额定电压时，分接头应在最高档9档；当主母线电压为1.125倍额定电压时分接头在最低档1档。调压器的驱动电动机一般使用两相电源，保护装置分别开出升压或降压继电器，使电容正向或反向充电，从而改变两相电源的超前与滞后的关系，驱动电机向正、反两个方向旋转，带动档位切换机构实现升、降压功能。

那变压器的分接开关是如何调整的呢？

10kV变压器的分接开关有三个位置，如图2，调压范围为±5%，当系统的电压变化不超过额定电压的±5%时，可以通过调节变压器分接开关的位置来解决电压过高或过低的问题。无载调压的配电变压器，分接开关有三档，即Ⅰ档时，为10500/400V；Ⅱ档时，为10000/400V；Ⅲ档时，为9500/400V。当系统电压高，超过额定电压时，变压器二次侧母线电压高，需要将变压器分接开关调到Ⅰ档位置。如果系统电压低，达不到额定电压时，变压器二次侧电压低，就需要将变压器分接开关调至Ⅲ档位置。即所谓的“高往高处调，低往低处调”。但是，变压器分接开关的调整要注意相对地稳定，不可频繁调整，否则将影响变压器的运行寿命。

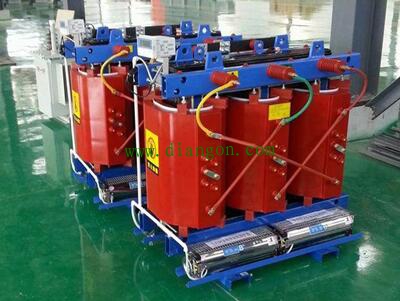

图2变压器分接开关
