NPN型三极管的三个工作状态讲解
时间：2023-03-04作者：佚名
|

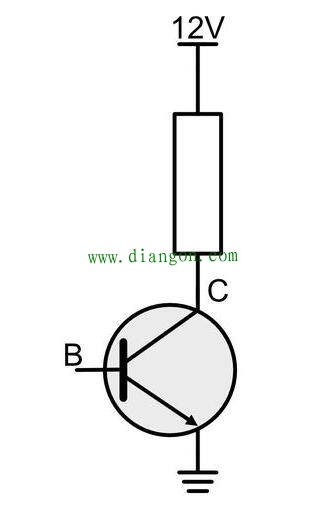

首先我们应该知道三极管有三个状态。 分别为截止状态、饱和状态和放大状态。 三极管在饱和状态和截止状态时都具有放大效应。 接下来我们以NPN型三极管为例，分别讲解一下这三个状态。 这三个状态你都明白了，三极管的放大效应你自然会明白是怎么回事了。 截止状态 简单来说，我们可以把B极断开看做是截止状态，如下图所示的这种状态，此时三极管不导通，C极电位和电源电压一样是12V。 截止状态很好理解，我在这里不再多做阐述。

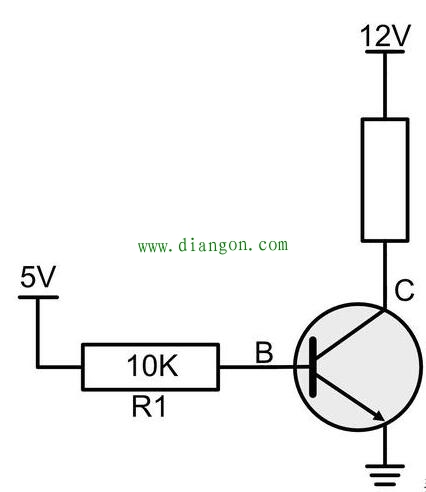

饱和状态 由于每一个三极管的放大倍数都不一样，每一种型号的三极管都有差别，所以现在我们不指定某一型号的三极管，只是阐述它们都遵守的这个原理，这样，你原理搞明白了，再去看的话，都就懂了。 这时候我们给B极接上5V电源，然后中间串联一个阻值很大的电阻，你可以把这个电阻想象成无穷大。
然后我们然电阻R1的阻值慢慢变小，这时候流过的电流就会慢慢的变大，直到这个三极管被唤醒。 被唤醒之后，三极管的CE极就会有电流通过，但是比流过BE极的要大的多，比如说BE流过的电流是1ma，这时候CE极流过的就是100ma，这也是三极管放大效应一种。 然后我们继续让BE间的电流增大，那么CE极会跟着放大吗？ 答案是会的，但不是一直放大，因为把12V都给了上面那个电阻是这个电路可以得到的最大的值。 直到BE极间的电流增大到某一个值之后，CE极间电流不再变化，我们就称三极管此时达到了饱和状态。 就像盐水一样，最开始我们把盐放到水里面，盐会溶于水，但是随着我们盐投入的越来越多，直到某一时刻，盐不再溶于水了，水里面出现结晶了，我们就说盐水饱和了，三极管的饱和和这个道理是一样的。 放大状态 我们这时候固定R1不变，也就是流过B极的电流不变。 我们把12V慢慢变大，最开始由于电源的增大，流过CE的电流慢慢变大。
如果一直增大的，后面会有一个值，无论我们怎么增大电源，这一路的电流都不会变化了，为什么呢？ 因为三极管让电源增大的电压，施加给了它自己，此时CE之间电压会增大，它之所以增大，是为了保持整个电路的电流保持不变，，比如说电源从12V-20V之间变化时，流过这一路的电流会保持恒定，这就是三极管的放大状态。 再往后就不能再增大电源了，因为三极管是有耐压的，比如说增大到40V,这时候三极管可能会被击穿，造成永久性的损坏！ |
