三菱PLC中辅助继电器M的用法

我们知道plc和计算机一样，最底层都是用汇编语言来处理的，而汇编语言只能处理0或者1这两个二进制状态，通常我们把这种只能显示0或者1的变量叫做位，而在三菱plc中，小型PLC中输入X，输出Y，辅助继电器M，状态继电器S是位的表示，而在中大型PLC中，还有L，B等其它继电器是位的表示。

我们以三菱小型PLC为例，来说一下位的使用方法

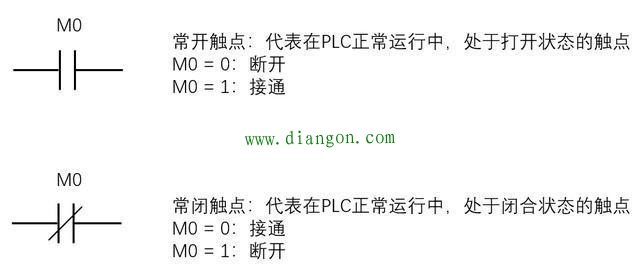

M是最常用的辅助继电器，其只有OFF（0）和ON（1）两种状态，和通常我们接触到的中间继电器一样，在梯形图中，又分为常开触点和常闭触点

常开触点和常闭触点是相反的两个触点，这个和继电器电路就比较相像了。

这时候我们就可以通过触摸屏或者其它程序来对M0进行控制，从而使触点接通或者断开。

在FX3U和，M0-M7679是用户可以自由使用的辅助继电器，而M8000及以后的继电器，称为特殊继电器，每个继电器都被三菱定义好了使用用途及方法，下面举几个常见的来说明一下：

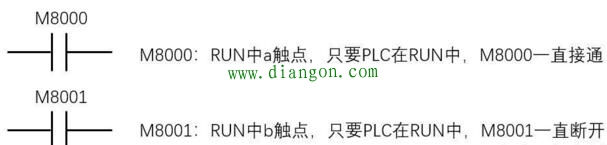

M8000是一直接通（ON）的，M8001是一直闭合（OFF）的

M8002是当PLC开始运行时，ON一个扫描周期，以后一直OFF，通常对PLC程序进行初始化。

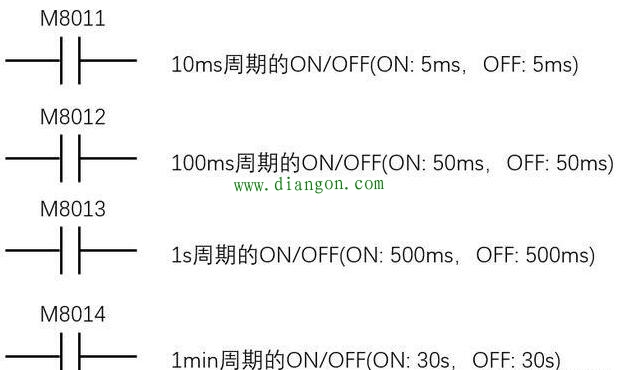

M8011、M8012、M8013、M8014算是一个定时接通、闭合的定时器一样，可以对需要进行周期循环的程序用这四个继电器，

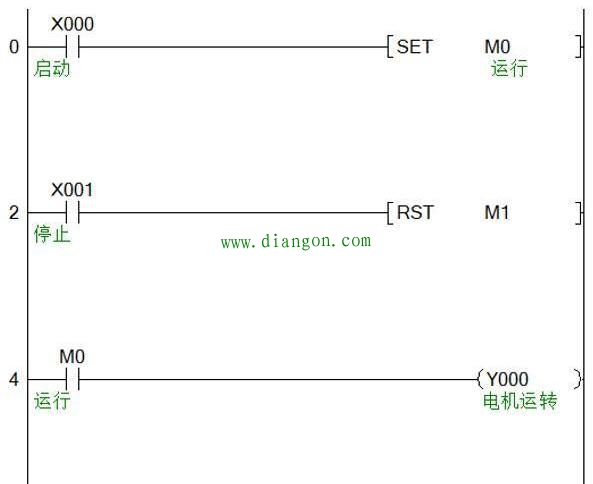

在程序中，如果想让位由OFF→ON变化，可以使用置位指令SET，如果想让位由ON箭头OFF，则使用复位指令RST，比如下面的程序

X0接通后SET M0，则M0由OFF变为ON

X1接通后RST M0，则M0由ON变为OFF

RST指令只能对单一的继电器进行复位操作，想让多个继电器同时复位，可以用批量复位指令

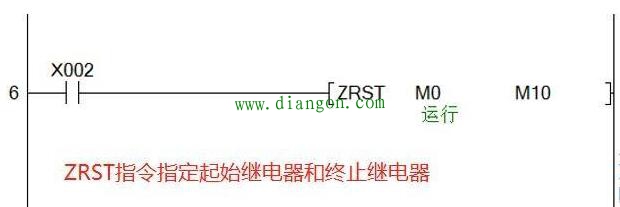

在FX3U等小型PLC中，使用的是ZRST指令

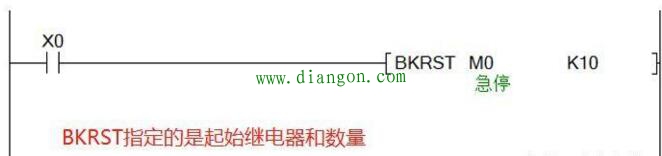

而在Q系列PLC中，使用的是BKRST指令，用法稍有不同

在程序中的一些状态位，需要用到关机保存的时候，可以在软件中设置关机保存的区域，有些PLC的断电保存区是固定的，有些是可以更改的，大家可以在程序中灵活运用。

4、M既可以当继电器使用来控制触点通电，同时自己也可以当线圈使用，用起来比较灵活。
