交流接触器是工业控制中常用的元器件，通常交流接触器有三组主触点，一组或者两组辅助触点，其目的是为了低压控制高压，或者远距离控制。 电气代号：KM 电气符号：
交流接触器的控制电压分AC220V，380V，24V，DC24V等，对于24V来说，购买的时候一定要说明是直流还是交流，不要简单说成24V。

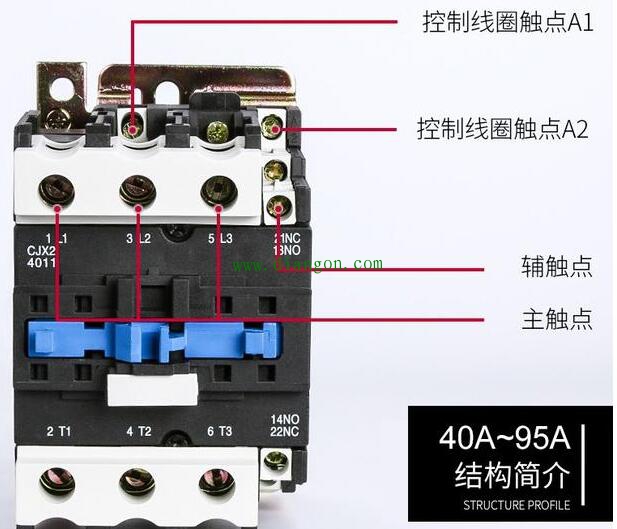

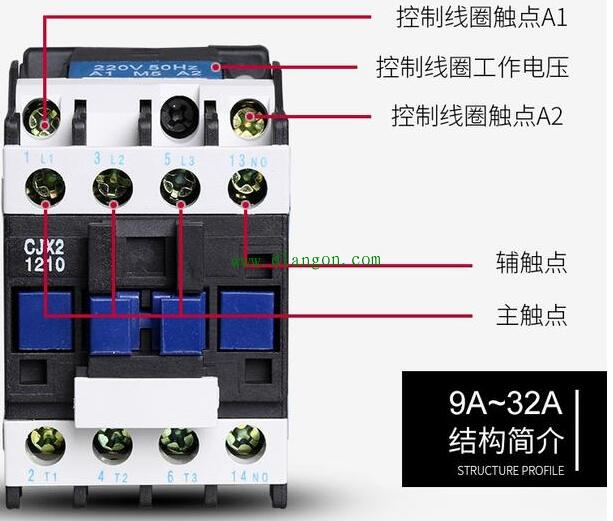

交流接触器有三组常开主触点，通常控制三相电源或者单相电源的通断。 控制线圈为A1、A2触点，用于控制主触点的开合。 辅助触点有一常开、一常闭、一常开一常闭等几种组成，一般选择常开（NO）触点的，用来给控制回路进行反馈或者用于交流接触器的自锁。

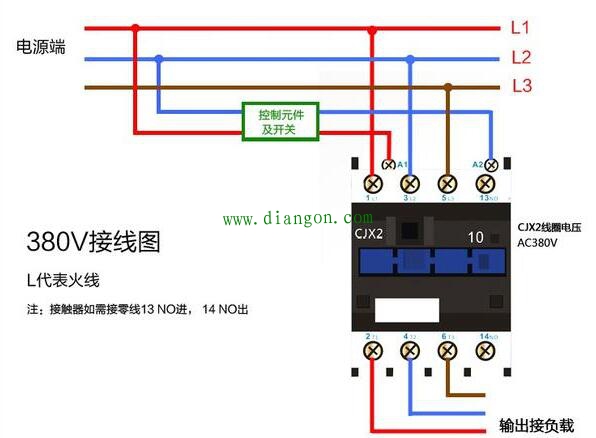

如下图为控制三相380V回路通断的接线

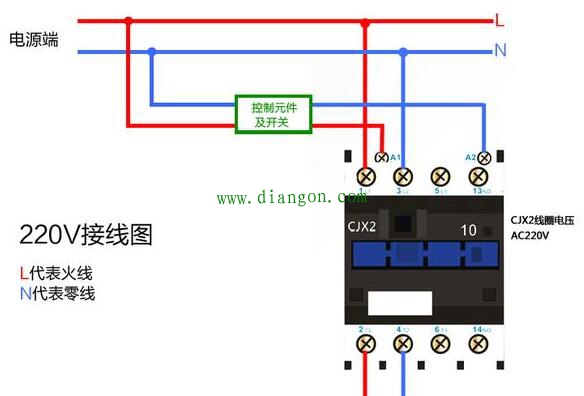

交流接触器得电后：线圈得电，铁芯产生电磁吸力，可以克服复位弹簧的弹力，拉动衔铁向下移动，这个时候触点系统会发生变化：常开点NO闭合，常闭点NC断开，这是最基本的接触器控制，接触器就是靠触点的通断变化来间接控制电路的！ 交流接触器失电或者断电后，线圈不得电，铁芯没有电磁吸力，这个时候复位弹簧的弹力带动衔铁复位，衔铁弹起，这个时候衔铁带动交流接触器的触点系统移动，恢复为最起初的状态：常开点NO断开，常闭点NC闭合接通。 如下图为控制单相220V回路的接线。
|
