时间继电器应用实例电路讲解
时间：2023-03-04作者：佚名
|
控制要求：灯泡1与灯泡1同时亮，灯泡1灭30秒后灯泡2灭。灯泡2亮时，任意时刻让灯泡2灯泡灭。

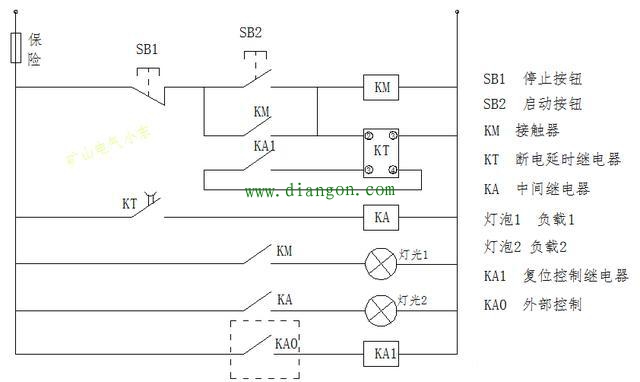

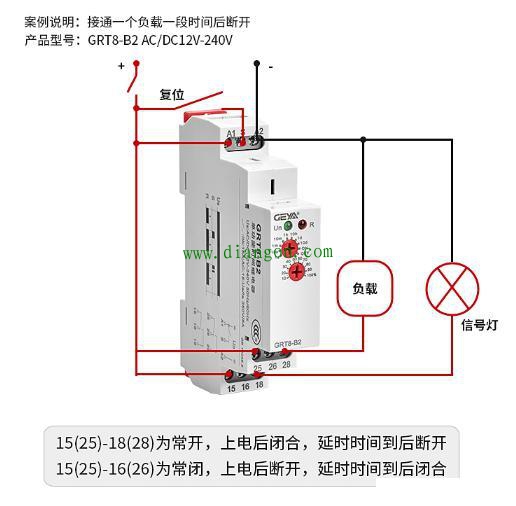

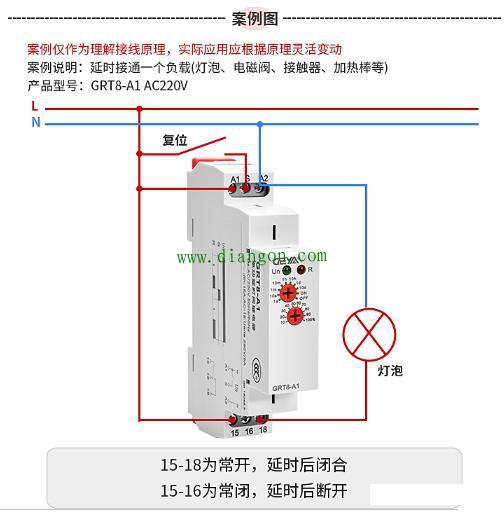

通过以上的控制要求，我画了一个如下的电路图，通过控制要求电路图一步一步来讲解比较好理解。 1、按下SB2,接触器KM通电，并自锁，同时时间继电器KT也通电，触点KT接通。 2、触点KT接通后，中间继电器KA也通电工作。 3、与此同时，触点KM，触点KA也同时吸合，灯泡1，灯泡2亮起来。 4、当按下停止按钮SB1时，接触器KM断电，触点KM断开，灯泡1同时熄灭。因为断电延时继电器的存在，触点KT依然接通，灯泡2依然亮。经过时间继电器的设定时间后熄灭。 5、当灯泡1亮时，任意时刻，触点KA1接通，时间继电器复位。触点KT断开，灯泡熄灭。 这就是一个断电延时型继电器的典型应用，在实际电路中控制逻辑可能比这个还要复杂，所以要深刻领悟时间继电器的工作原理与应用。 大家来找茬 下面是我在网上找到的二个实物接线图，大家可以结合上面的介绍和这个实物接线图相结合看一下。看一下这个图的问题在哪里。
|
