影响模拟量传感器的外界干扰因素和抗干扰措施

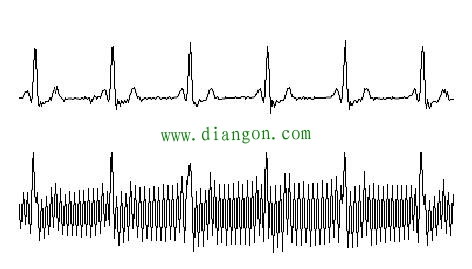

模拟量传感器信号传输过程中干扰的形成必须具备三项因素，即干扰源、干扰途径以及对噪声敏感性较高的接收电路。

1、静电感应干扰

静电感应是由于两条支电路或元件之间存在着寄生电容，使一条支路上的电荷通过寄生电容传送到另一条支路上去，有时候也被称为电容性耦合。

2、电磁感应干扰

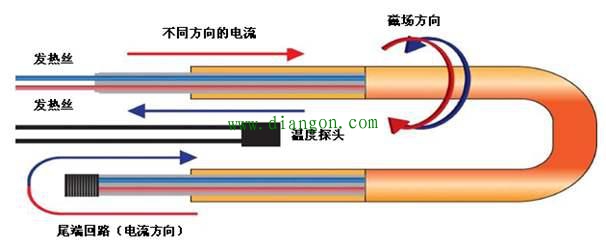

当两个电路之间有互感存在时，一个电路中电流的变化就会通过磁场耦合到另一个电路，这一现象称为电磁感应。这种情况在传感器使用的时候经常遇到，尤为注意。

3、漏电流感应干扰

由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良，特别是传感器的应用环境湿度增大，导致绝缘体的绝缘电阻下降，这时漏电电流会增加，由此引发干扰。尤其当漏电流流入到测量电路的输入级时，其影响就特别严重。

4、射频干扰干扰

主要是大型动力设备的启动、操作停止时产生的干扰以及高次谐波干扰。

5、其他干扰 主要指的是系统工作环境差，还容易受到机械干扰、热干扰和化学干扰等等。 通过以上概述，我们了解传感器的干扰来源主要有两种途径：一是由电路感应产生干扰；二是由外围设备以及通信线路的感应引入干扰。我们得仔细分析外界干扰的来源，信号传输线路以及敏感程度，做好接地处理和传感器信号线屏蔽措施，有可能的话远离干扰源。

1、屏蔽技术

利用金属材料制成容器。将需要保护的电路包在其中，可以有效防止电场或磁场的干扰，此种方法称为屏蔽。屏蔽又可分为静电屏蔽、电磁屏蔽和低频磁屏蔽等。

2、静电屏蔽

根据电磁学原理，置于静电场中的密闭空心导体内部无电场线，其内部各点等电位。用这个原理，以铜或铝等导电性良好的金属为材料，制作密闭的金属容器，并与地线连接，把需要保护的电路值r其中，使外部干扰电场不影响其内部电路，反过来，内部电路产生的电场也不会影响外电路。这种方法就称为静电屏蔽。

3、电磁屏蔽

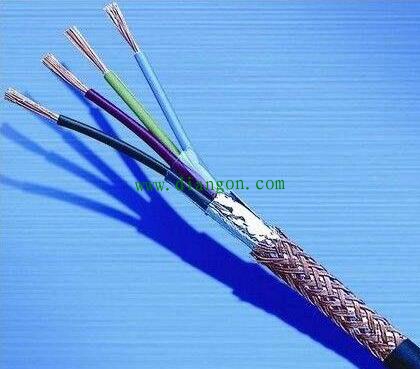

对于高频干扰磁场，利用电涡流原理，使高频干扰电磁场在屏蔽金属内产生电涡流，消耗干扰磁场的能量，涡流磁场抵消高频干扰磁场，从而使被保护电路免受高频电磁场的影响。这种屏蔽法就称为电磁屏蔽。若电磁屏蔽层接地，同时兼有静电屏蔽的作用。传感器的输出电缆一般采用铜质网状屏蔽，既有静电屏蔽又有电磁屏蔽的作用。
