高压断路器结构和原理

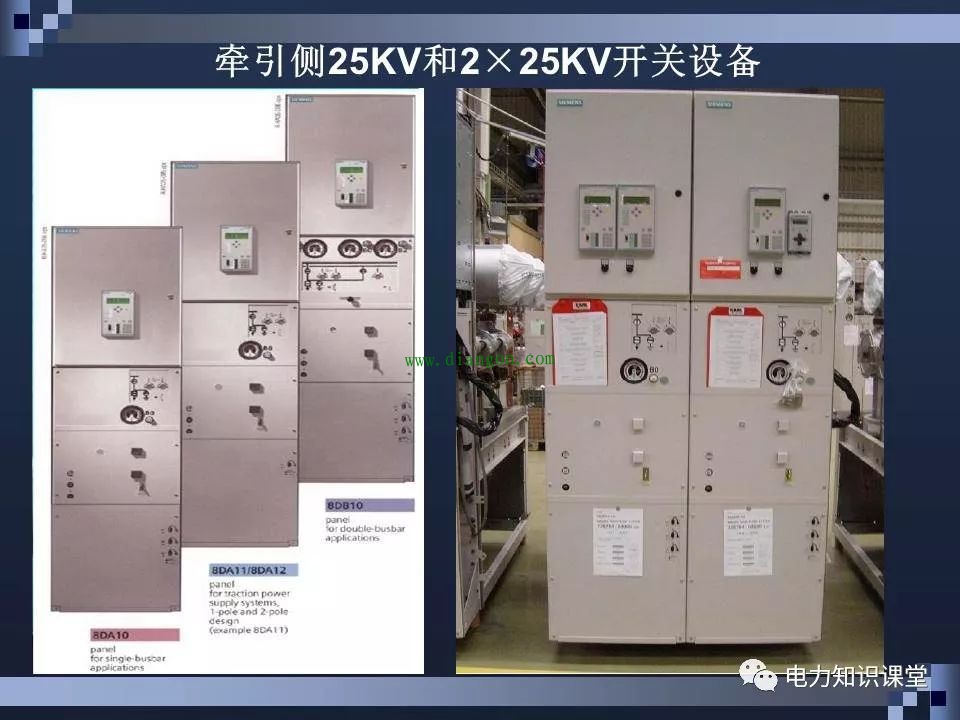

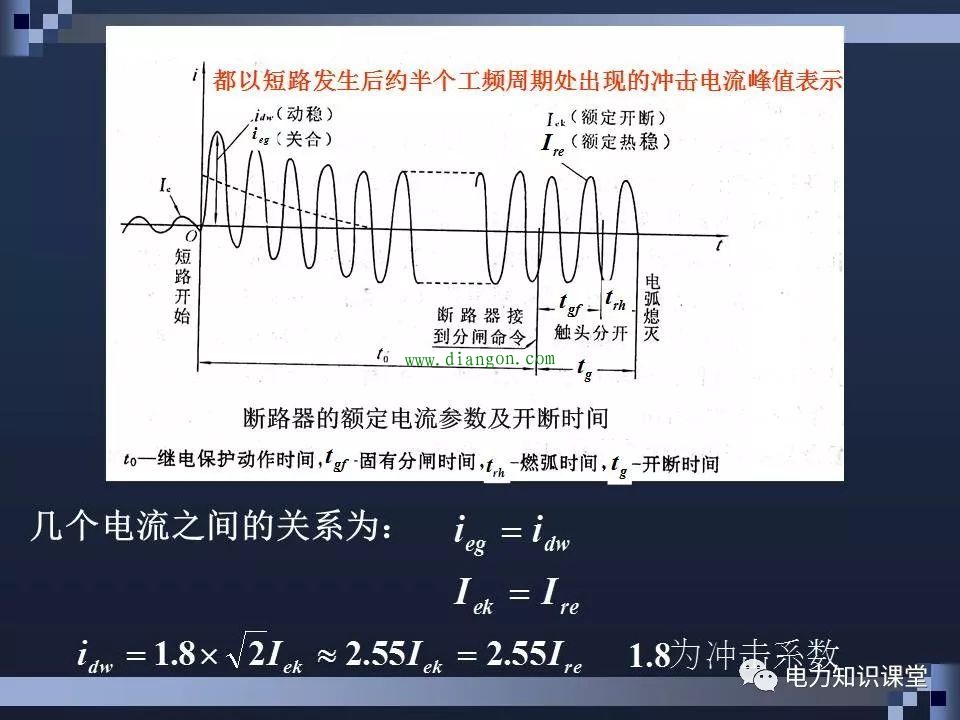

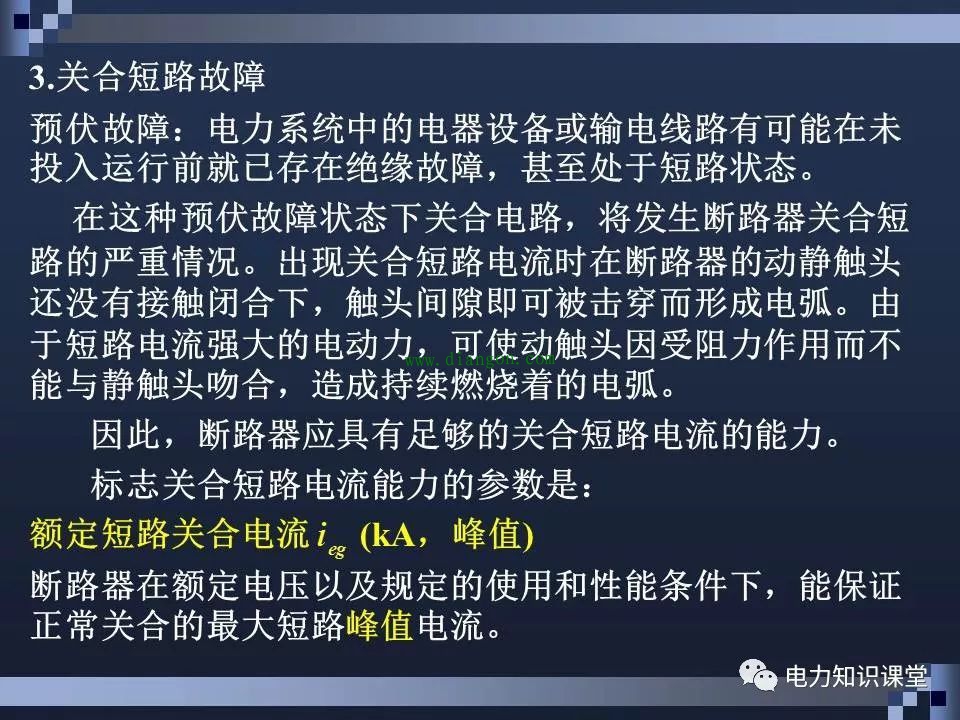

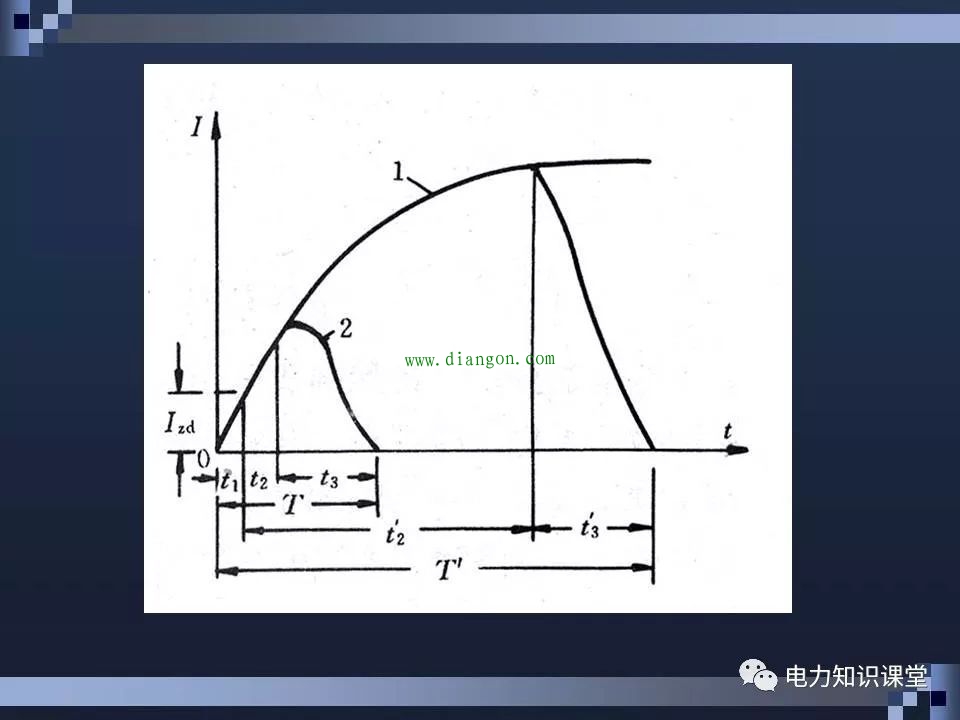

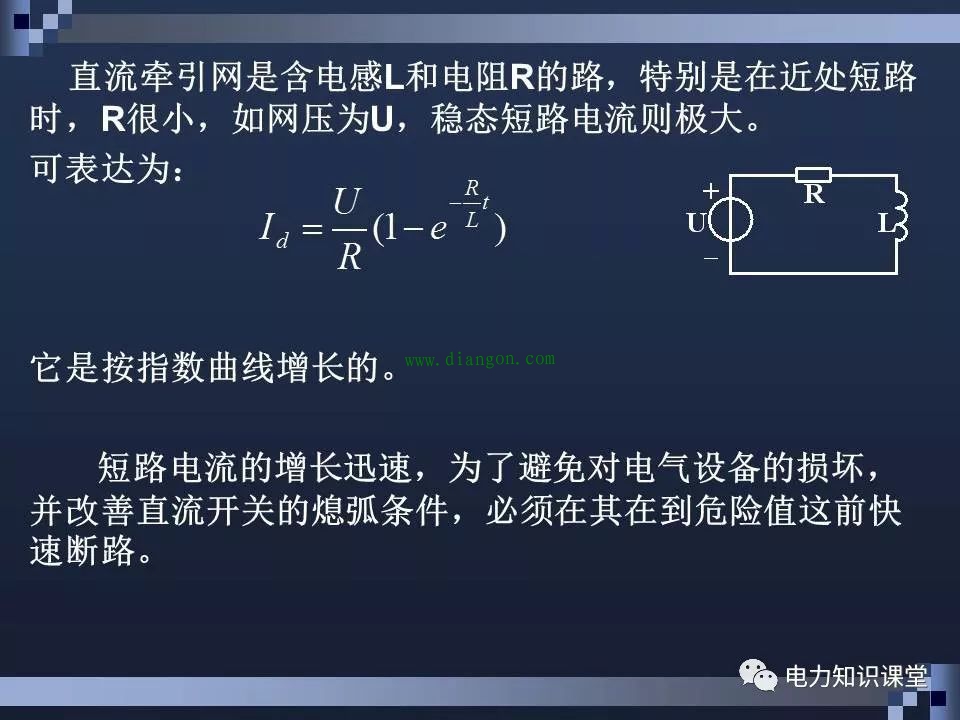

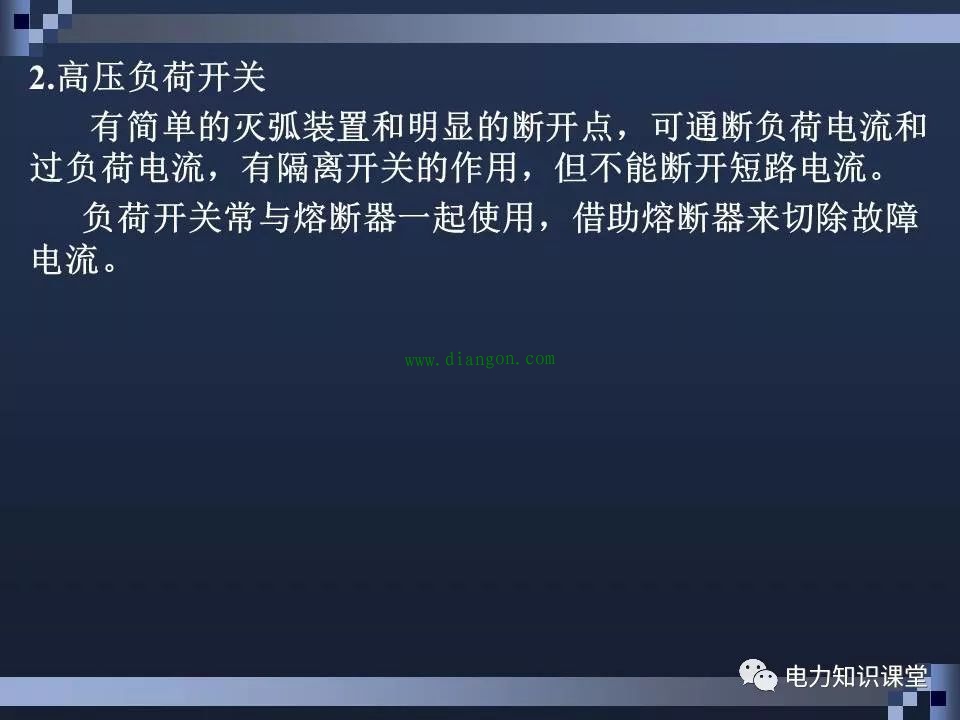

高压断路器是一种专用于断开或接通电路的开关设备，它有完善的灭弧装置，因此，不仅能在正常时通断负荷电流，而且能在出现短路故障时在保护装置作用下切断短路电流。

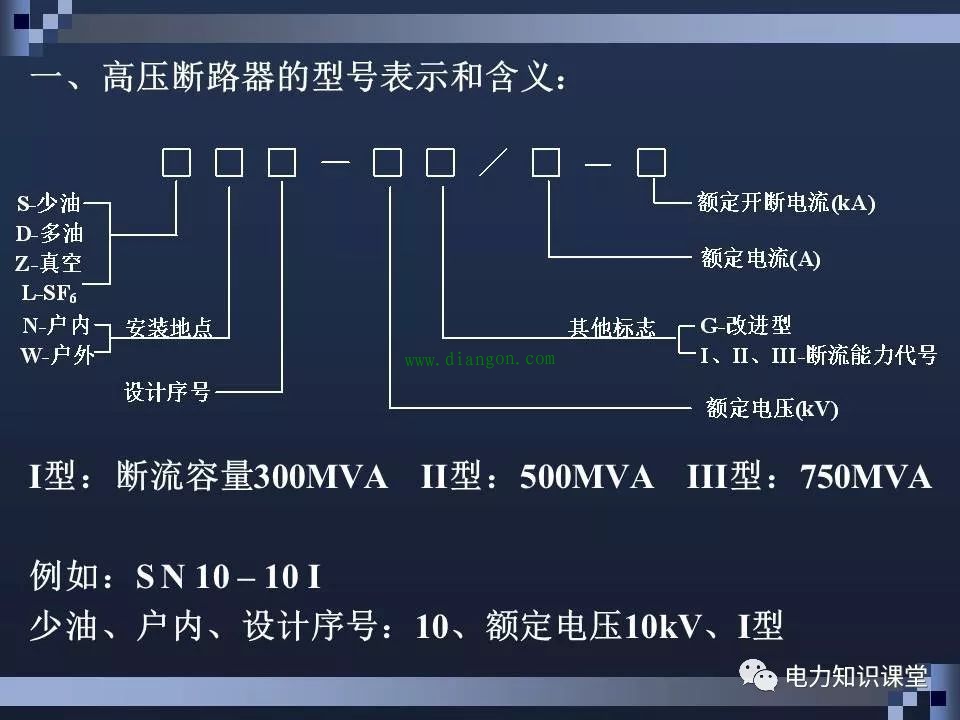

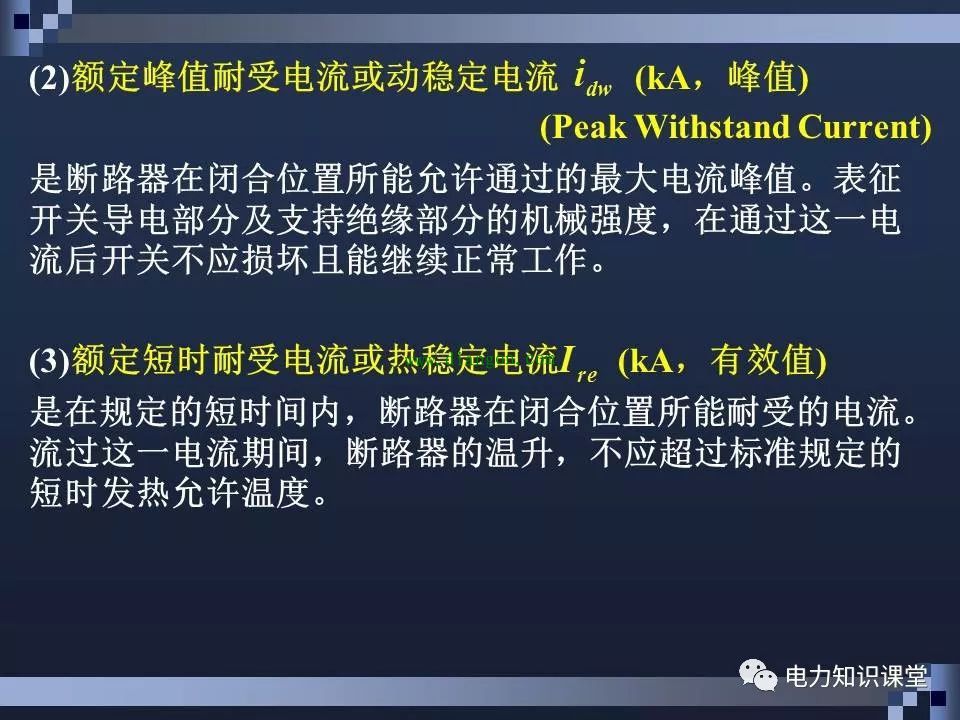

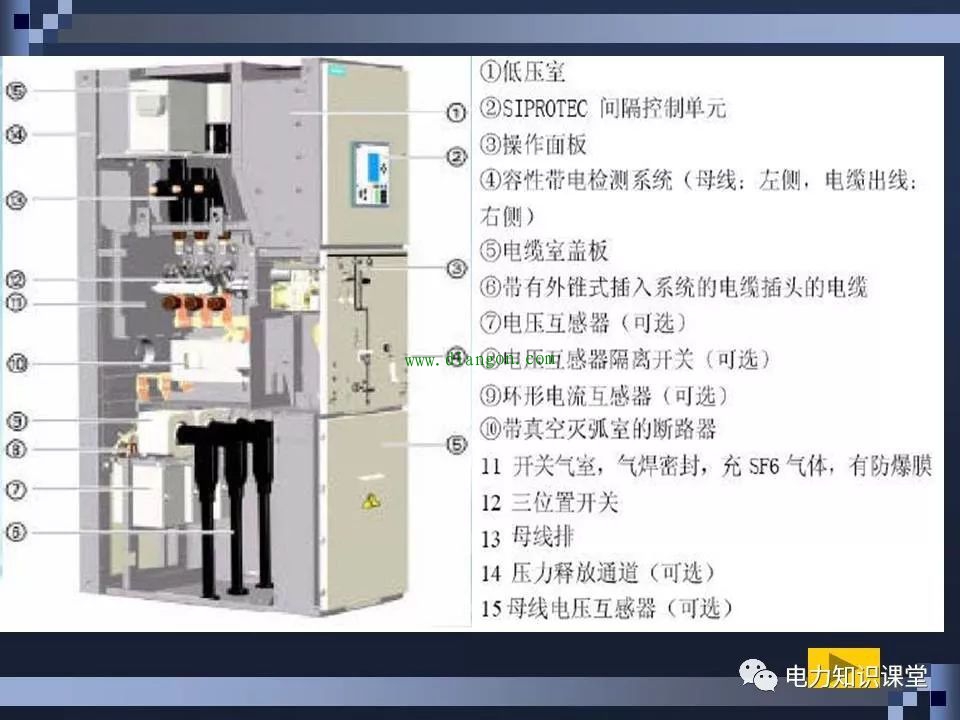

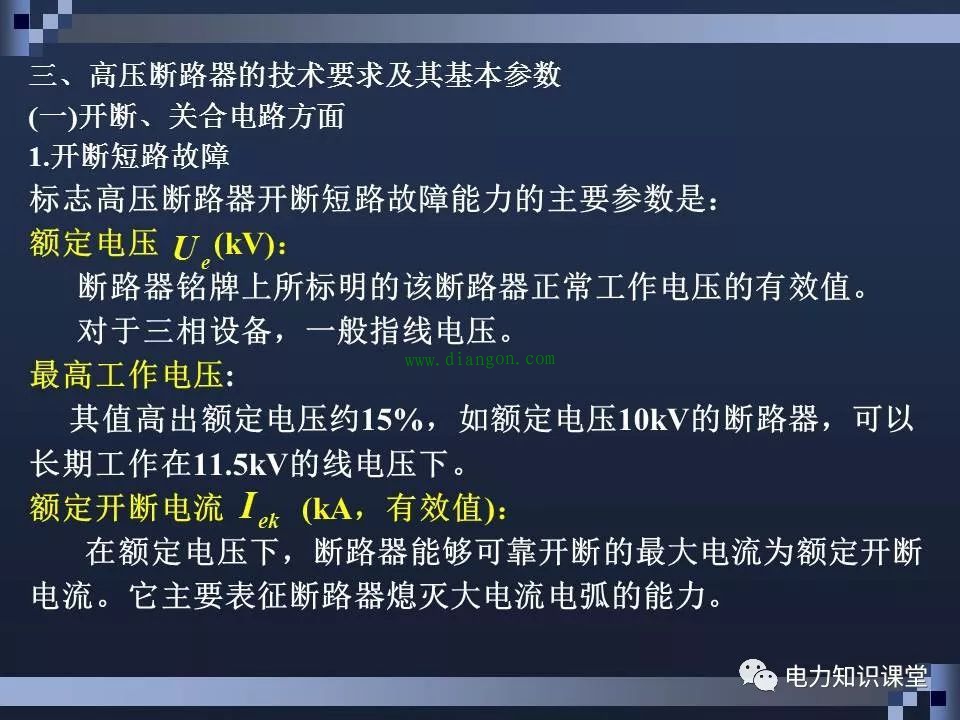

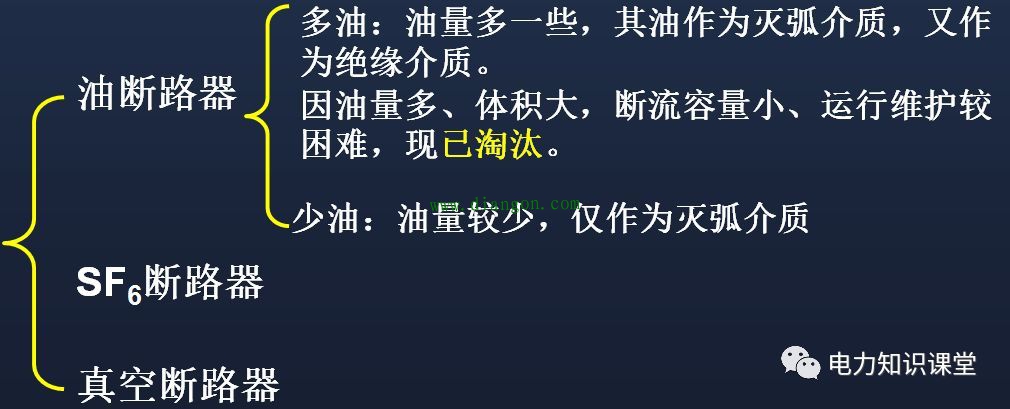

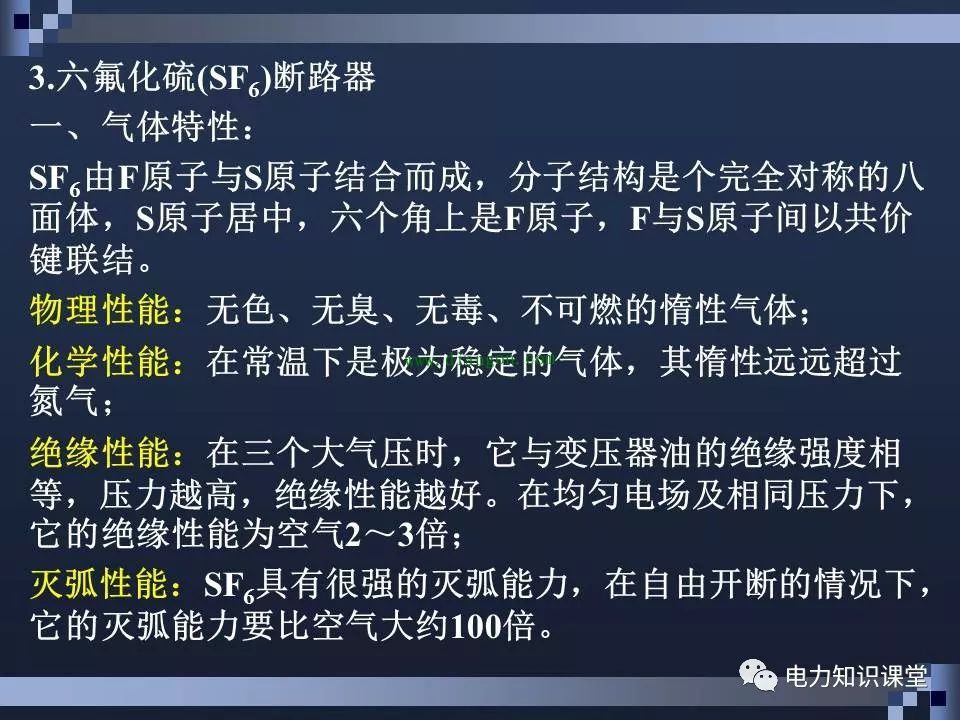

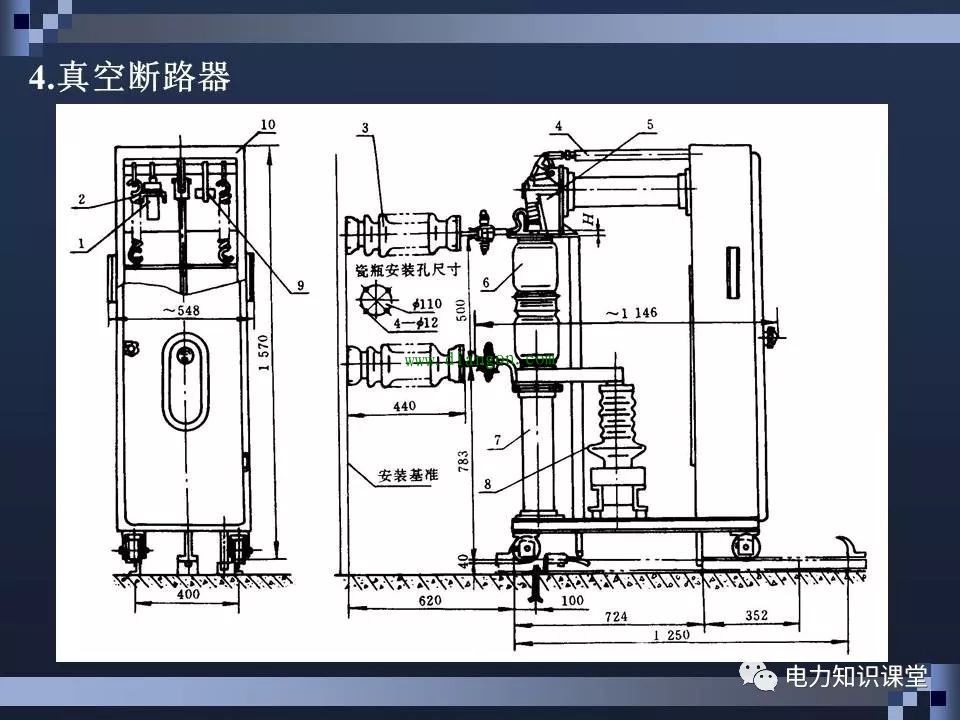

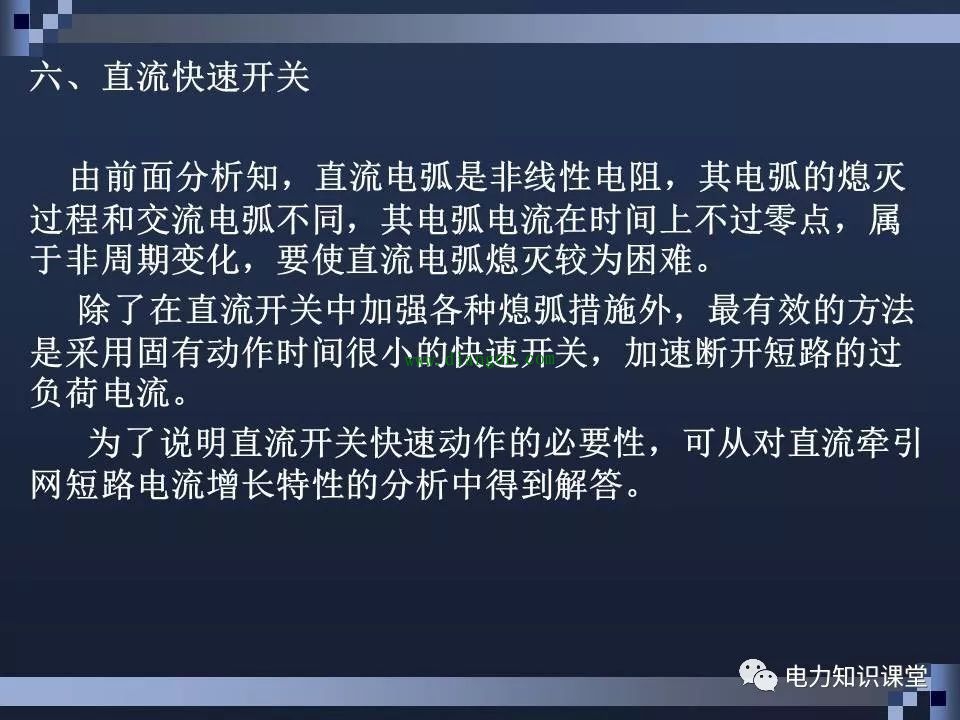

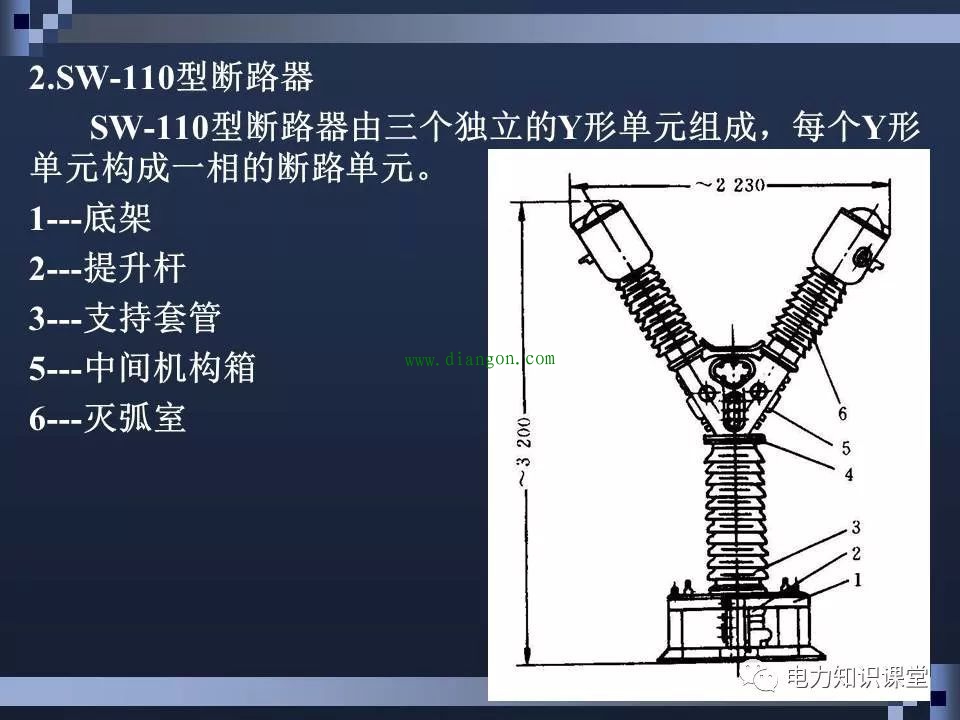

按其采用的灭弧介质划分：

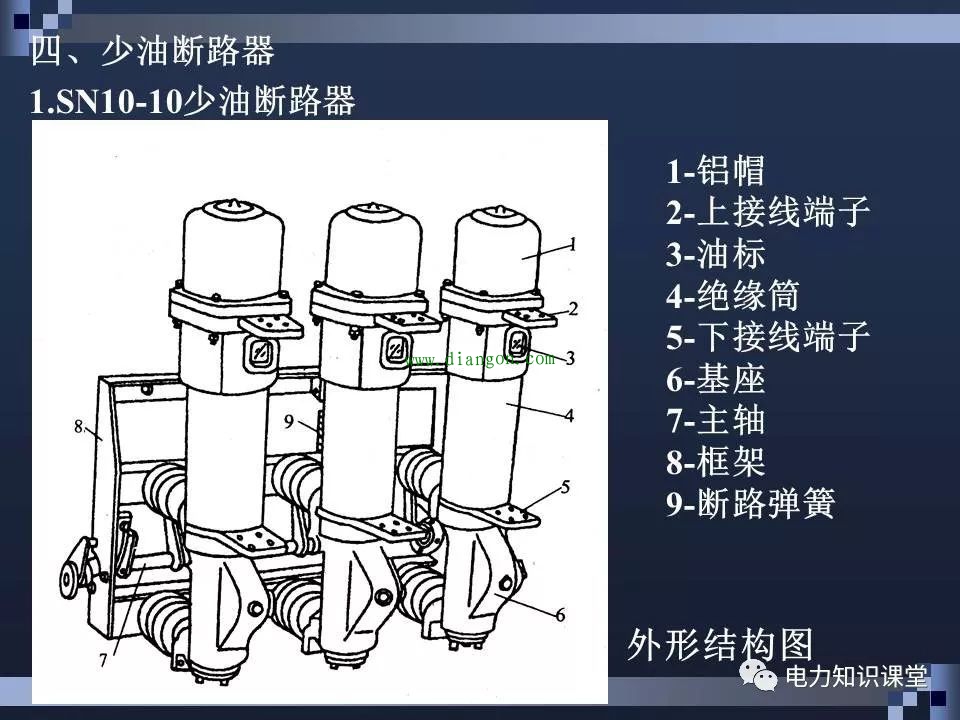

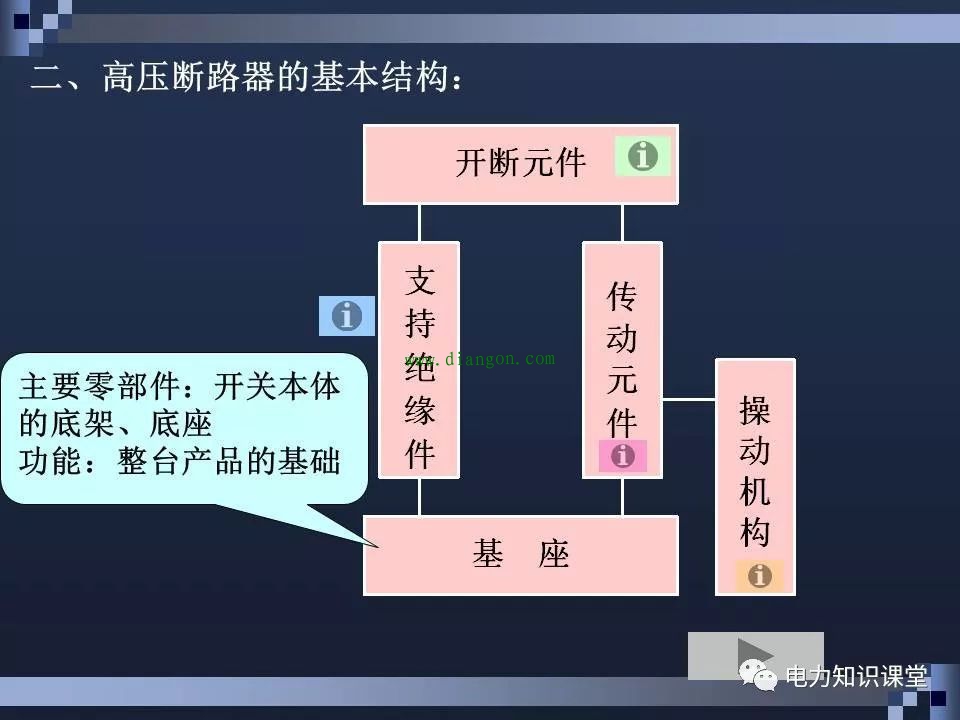

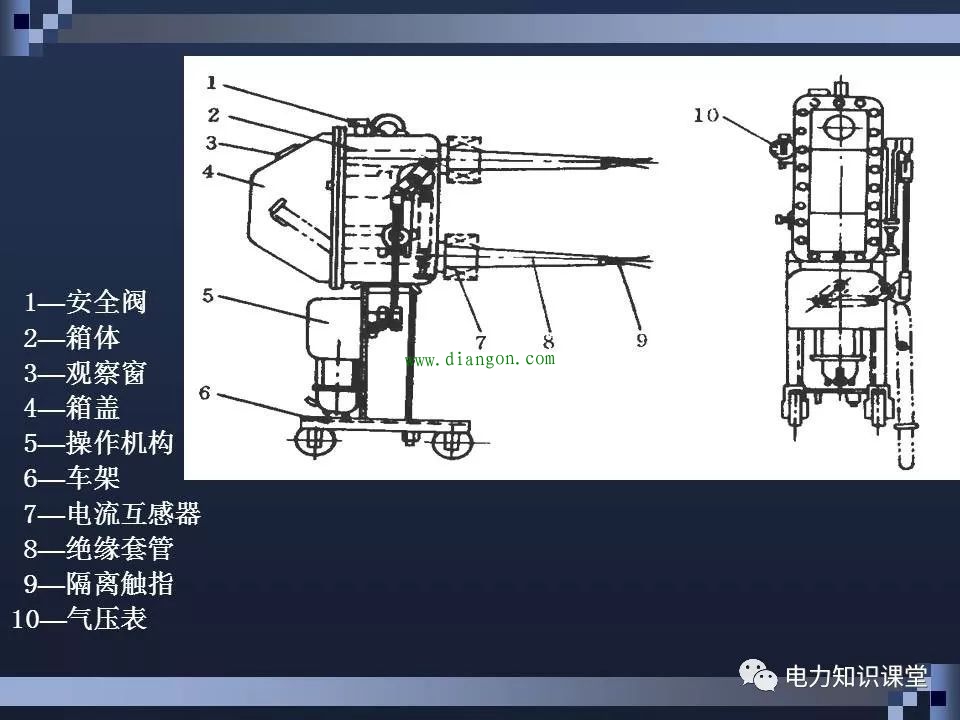

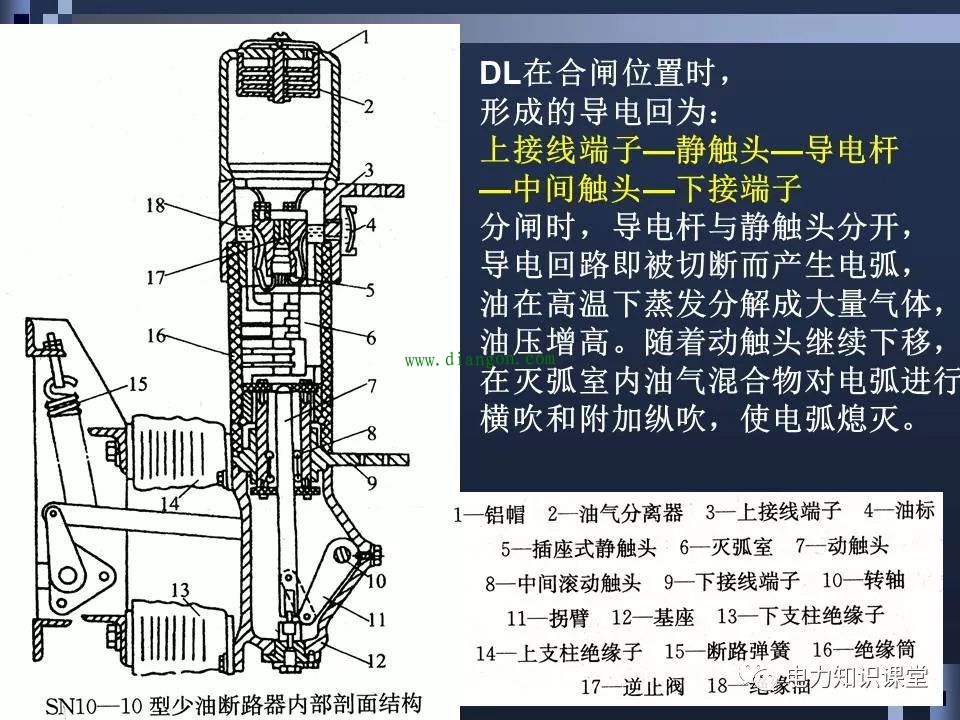

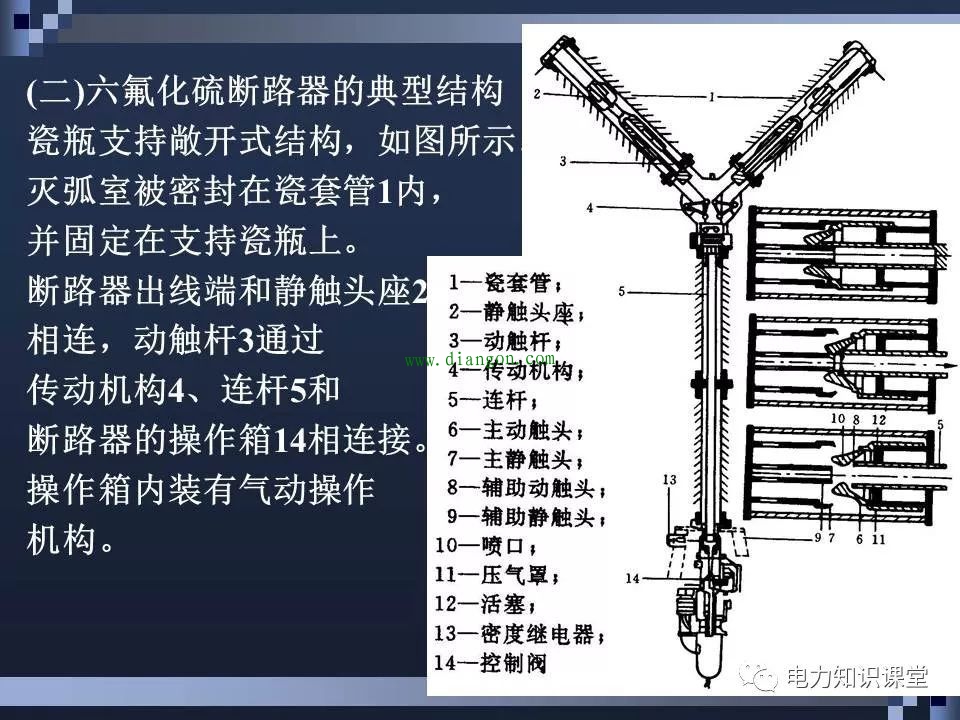

开断元件：

主要零部件：

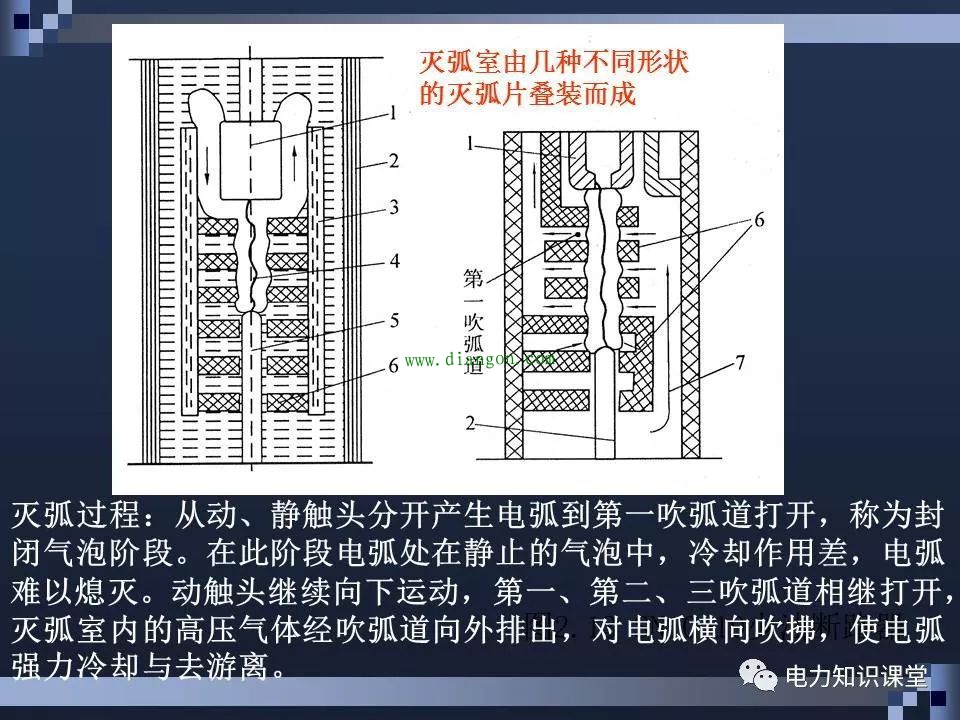

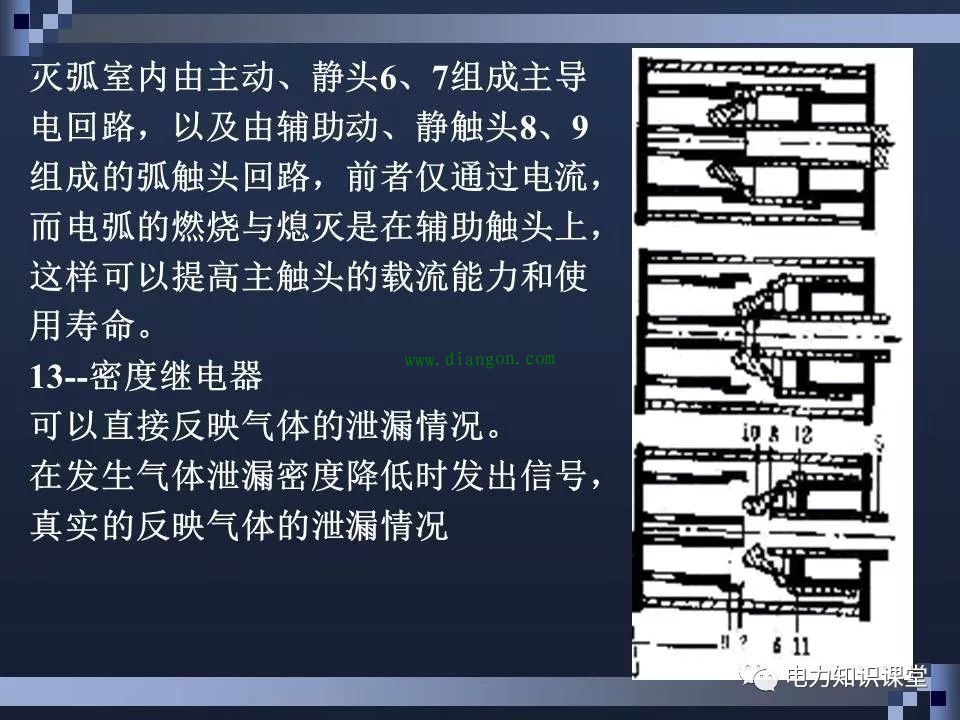

主灭弧室

主触头系统

主导电回路

辅助灭弧室

辅助触头系统

并联电阻

功能：

开断及关合电力线路，安全隔离电源

支持绝缘件：

主要零部件：

瓷柱

瓷套管

绝缘管等构成的支柱本体

拉紧绝缘子等

功能：

保证开断元件有可靠的对地绝缘，承受开断元件的操作力及各种外力

传动元件：

主要零部件：

各种连杆

齿轮

拐臂

液压管道

压缩空气管道等

功能：

将操作命令及操作功传递给开断元件的触头和其它部件

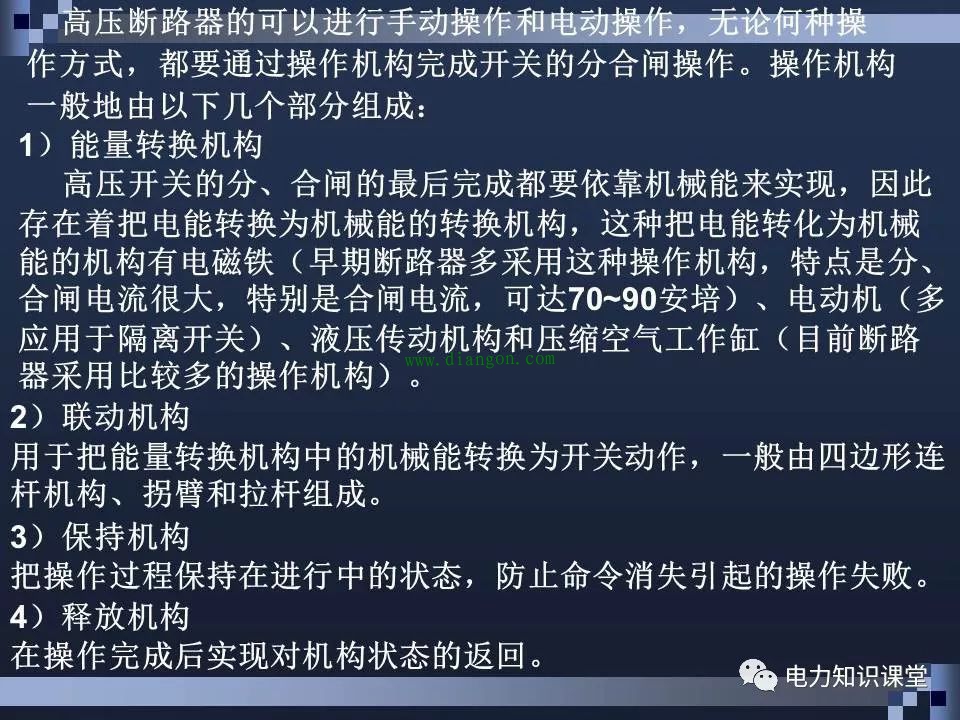

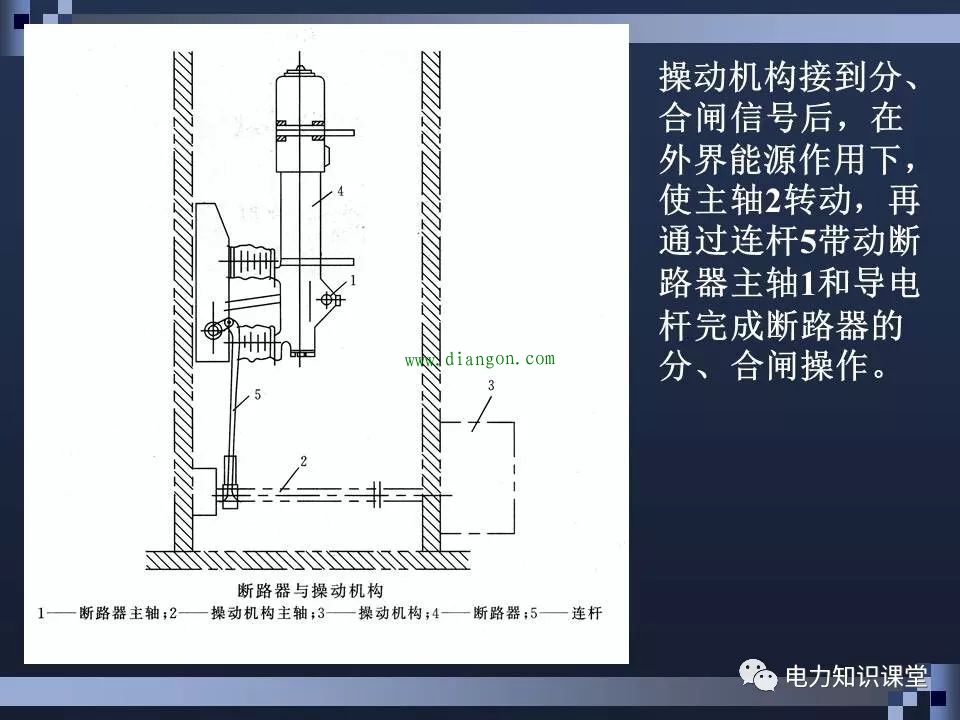

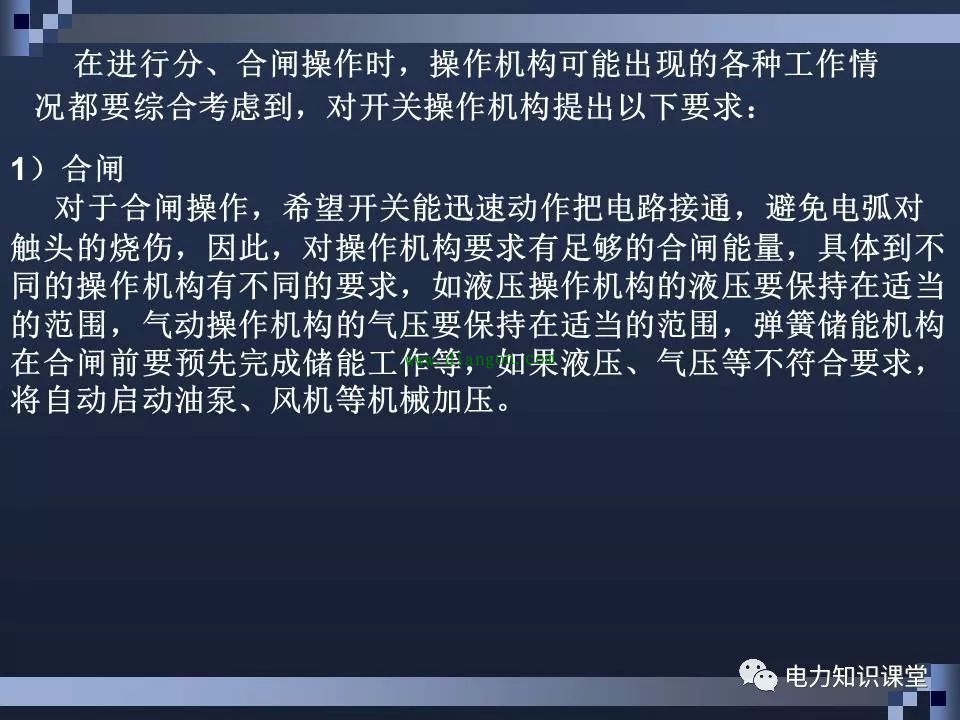

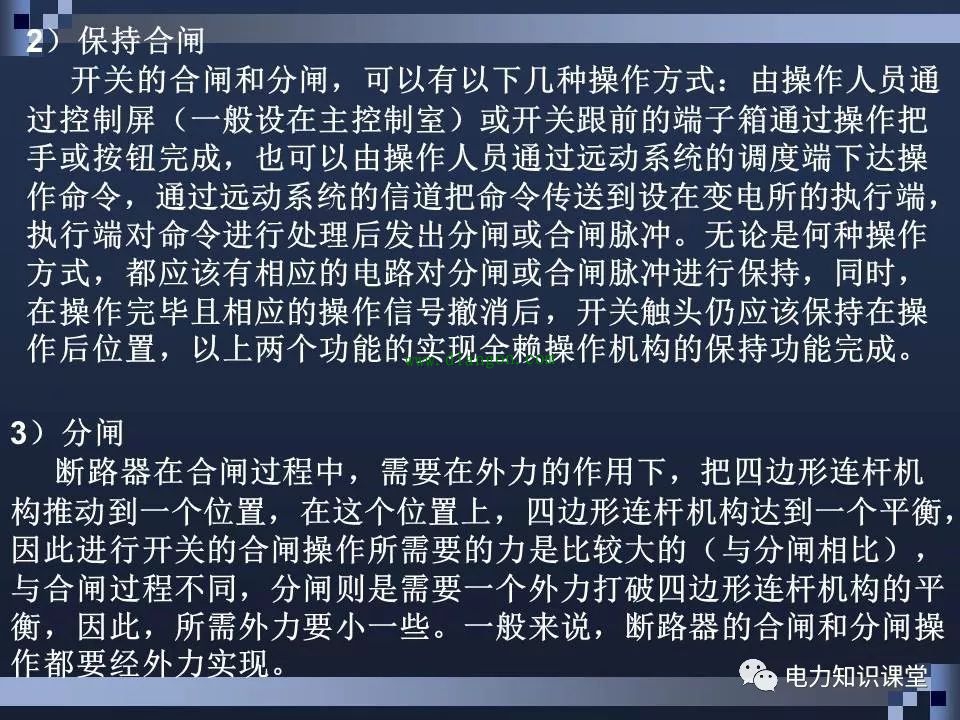

操作机构：

主要零部件：

弹簧、液压、电磁、气动及手动机构的本体及其配件

功能：

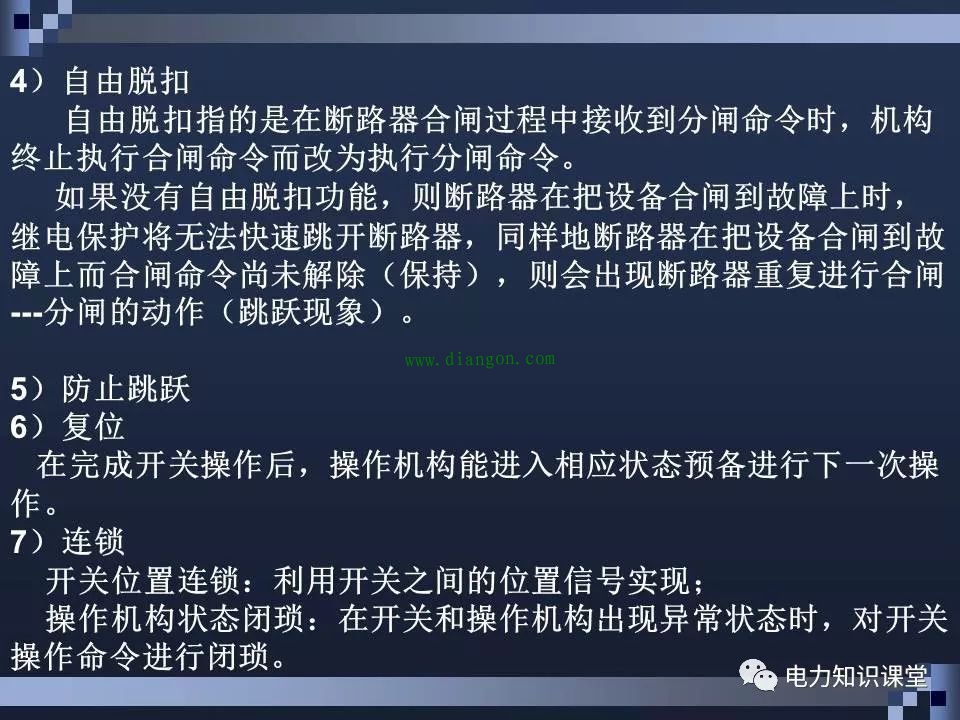

为开断元件分合闸操作提供能量，并实现各种规定的操作

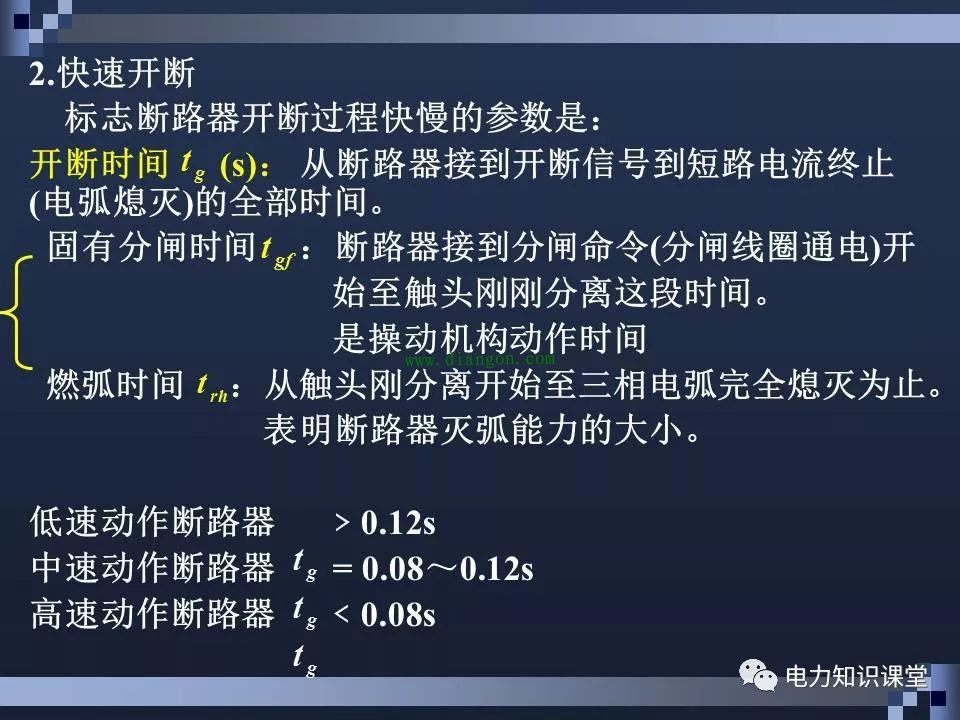

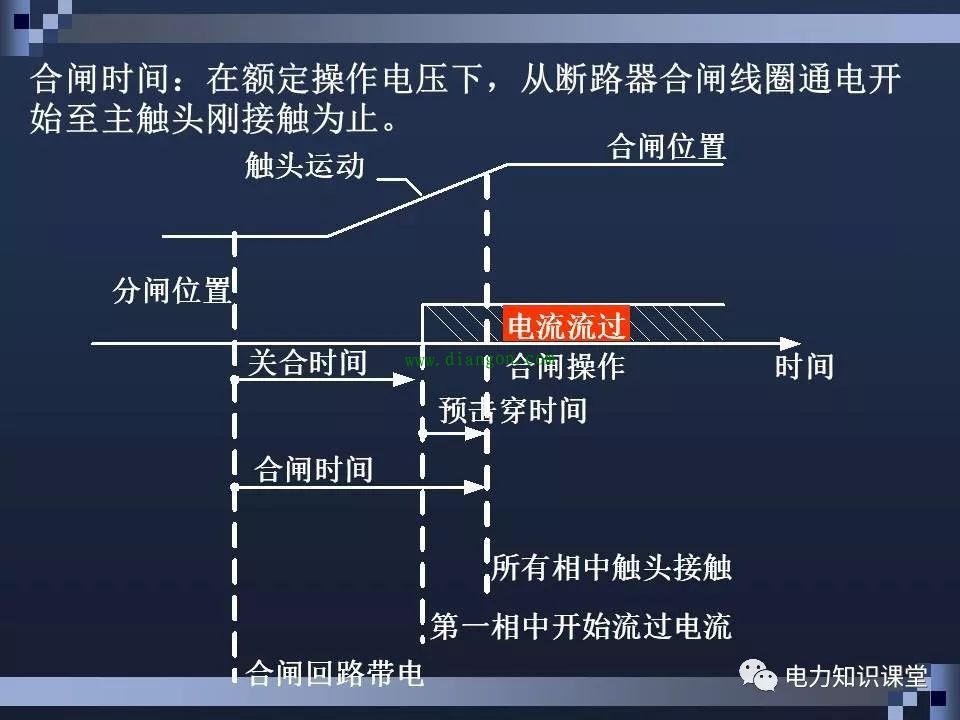

4.自动重合闸

在线路保护中，通常都安装有自动重合闸装置，在输电线路发生故障后，首先由继电保护装置动作驱动断路器跳开输电线路，然后经过延时，由自动重合闸装置驱动断路器把输电线路合上，如果线路中已经不存在故障，则开关不在动作，输电线路正常输电，如果线路中故障仍然存在，则继电保护装置再次动作驱动断路器跳开输电线路。

从这一过程来看，断路器的动作情况可能是以下两种情况之一：

a. 断路器跳闸（输电线路出现故障）→断路器合闸（自动重合闸装置驱动）

b. 断路器跳闸（输电线路出现故障）→断路器合闸（自动重合闸装置驱动）→断路器跳闸（线路还存在故障）

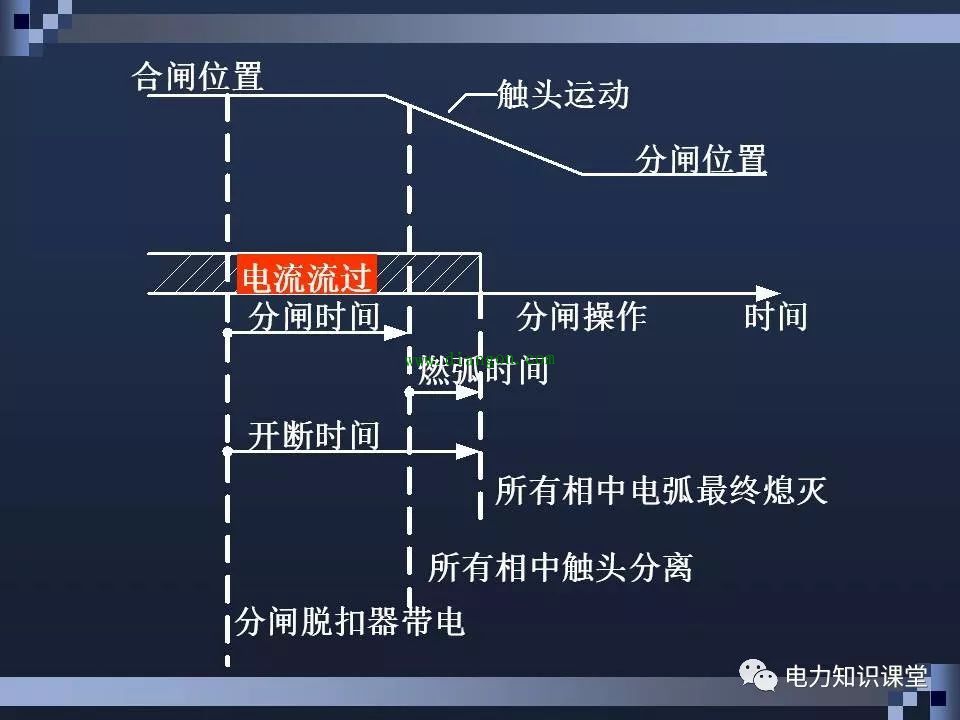

显然，对于以上两种情况，断路器都面临着在短时间内进行多次操作，特别是后一种情况，断路器更是在短时间内多次分断故障电流。

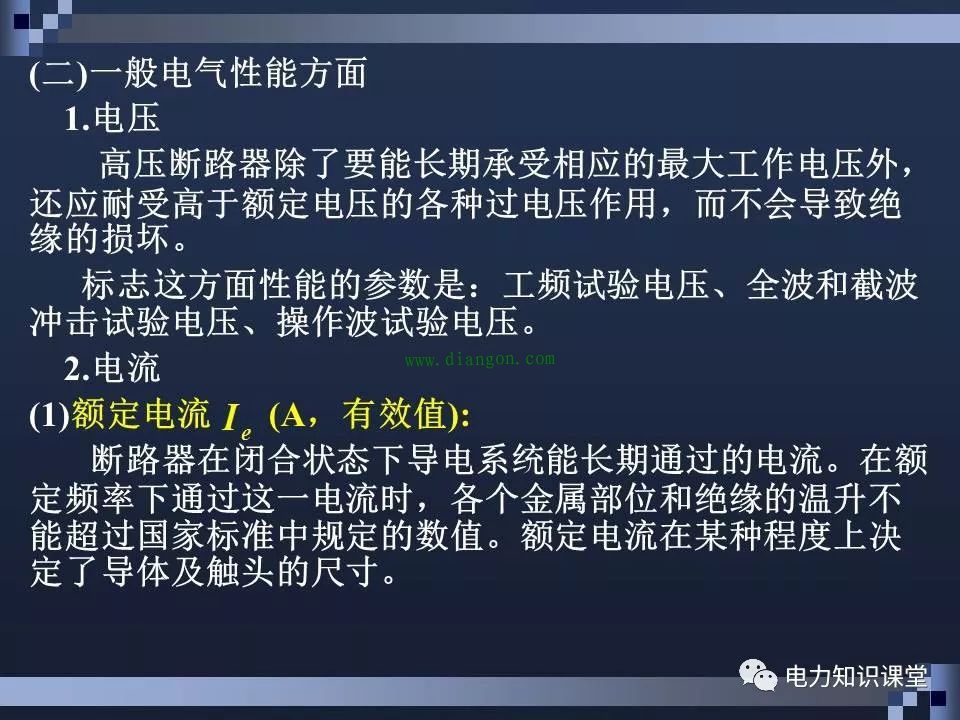

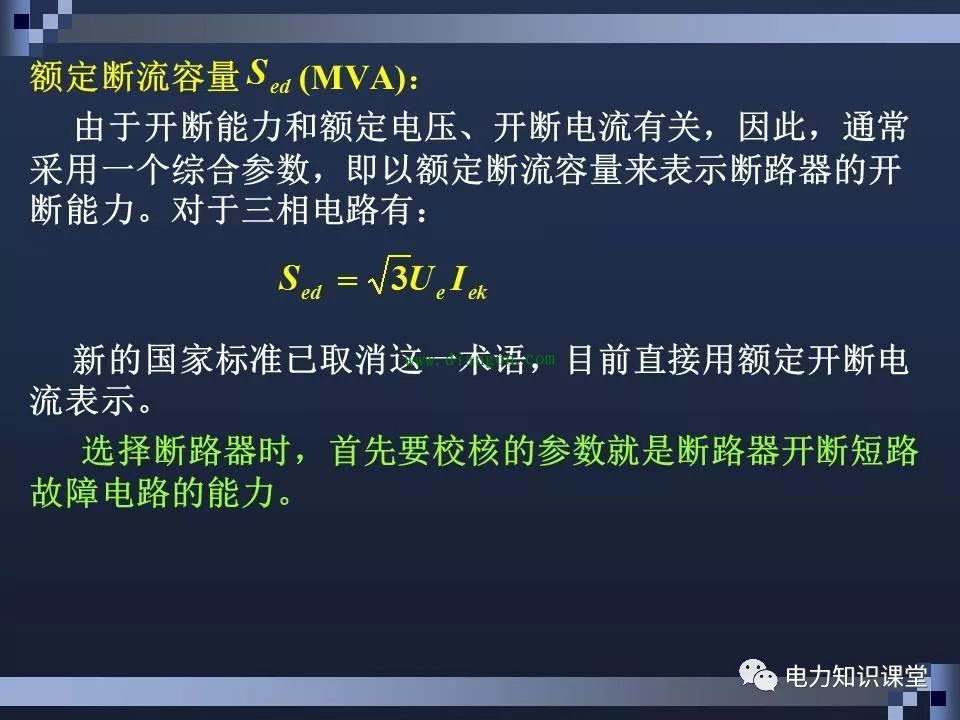

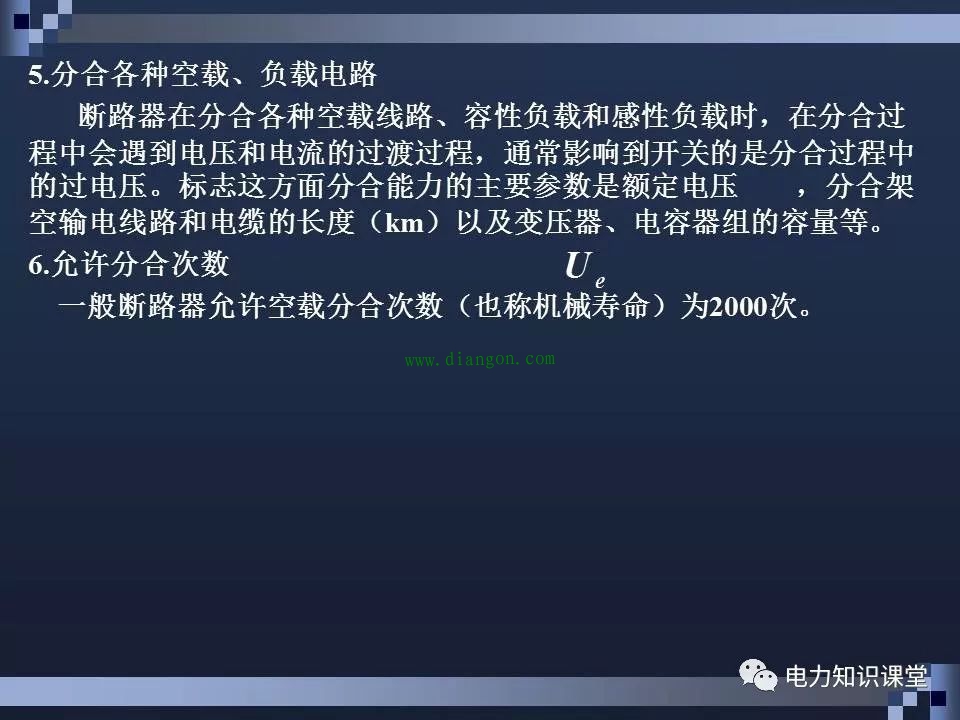

对于进行自动重合闸的开关，没有具体的指标描述，但在进行开关选择时，多选择开断容量大或开断电流大的断路器。
