星三角变频器怎么接线？变频器可以代替星三角启动吗？

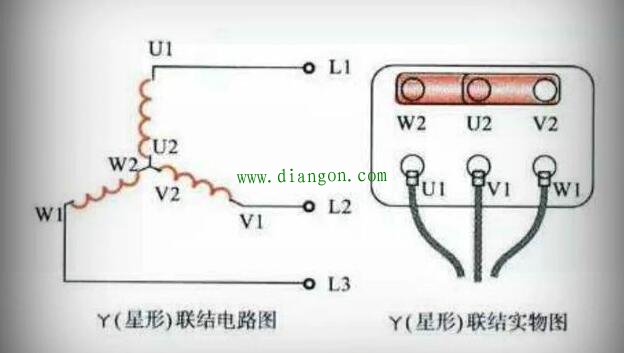

■这种结构的三相电动机U1~U2为一个线圈绕组；V1~V2为第二个线圈绕组；W1~W2为第三个线圈绕组。它们三个线圈绕组的U1、V1、W1正常情况下都是作为电动机的引入接线端子；而U2、V2、W2一般都是将其用短接片连接在一起。这样三个线圈绕组每组承受的电压为相电压220V；而U1、V1、W1它们之间每两个线圈绕组所承受的电压为线电压380V。

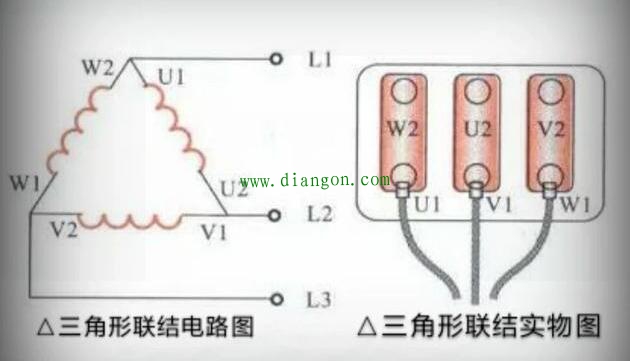

■对于三相交流电动机4.0KW以上的，其都是采用三角形连接形式，见下图所示。

■这种结构的电动机为了降压启动，则需要将其六根引出分别；U1~U2、V1~V2、W1~W2。即使是平常不用变频器或软启动器启动时，它们之间的关系为头尾连接，这样每个绕组线圈接在三相电源中，它们每个绕组线圈承受的电源电压为线电压380V。
■按照提问者所说的在不改变星三角的情况下，直接接线估计提问者不懂得三相交流电动机的内部结构及工作原理。

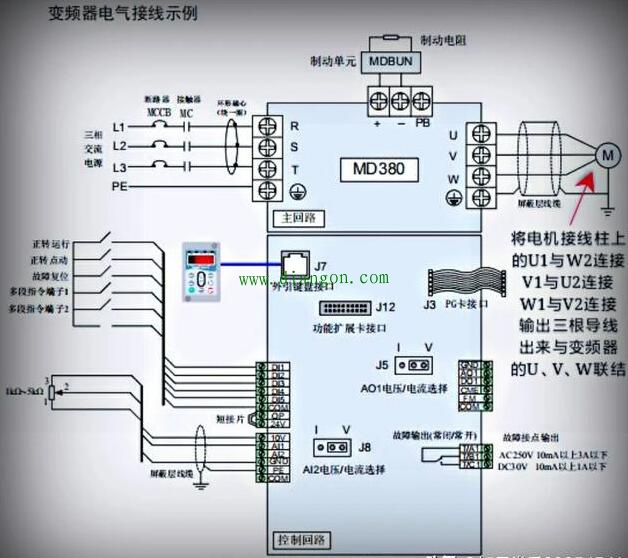

■如果采用变频器接线需要按照下图所示。

■此时，需要将电动机的内部的接线柱按照U1与W2连接；V1与U2连接；W1与V2 连接在一起。这样输出三根引线接在变频器的输出端子的U、V、W连接起来即可运转起来。
■变频器具有软启动功能，这样变频器与电动机驳接需要在许多功能码进行设置，才能够达到正常运转的效果。
