单相电机主绕组、副绕组判断方法图解

单相电机的绕组由两组线圈组成，一组是运行绕组，它担负着电机运行力矩的动力，叫主绕组，用漆包线的线径较粗。另一组是启动绕组，它担当着电机旋转力矩动力，叫副绕组，用漆包线的线径较主绕组细、匝数多、阻值大，它与电容串联接电源中，起到移相作用。
三个出线的单向电机主绕组、副绕组判断:

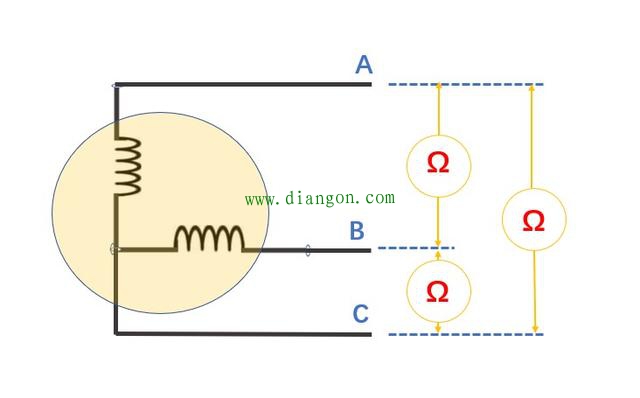

1) 首先标记电机三个出线端分别是A、B和C,分别测量AB、AC、BC之间电阻（如图1所示），记住最大值的两条线端及其阻值，这两条出线端之间就是主副绕组串联，剩余第三条出线端就是主副绕组的连接点。

图1假设测量时出线端AB之间电阻最大，那么出线端AB之间就是主副绕组串联，那么剩余第三条出线端线C就是主、副绕组的连接点。

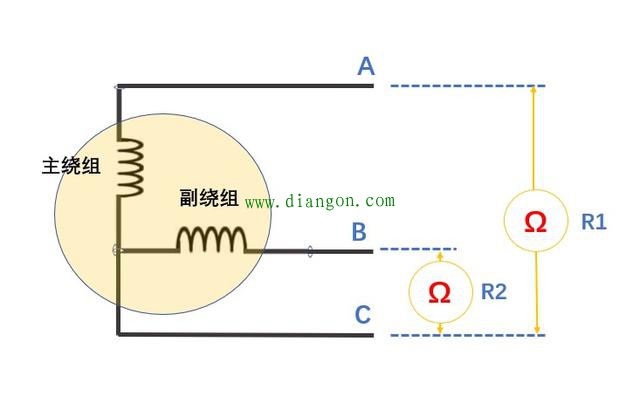

2) 区分主副绕组。分别测量最大值两条出接端与第三条出现端的阻值（这两个阻值之和必须等于上述的最大值）。其中阻值较小的是主绕组，阻值较大的是副绕组。如图2所示

图2
比如通过第一步测量知道AB两个出线端阻值最大，那么就测量AC和BC之间的阻值，阻值小是主绕组，阻值稍大的是副绕组。设副绕组电阻为R1，主绕组电阻为R2，则R1大于R2，R1 R2=AB之间电阻。

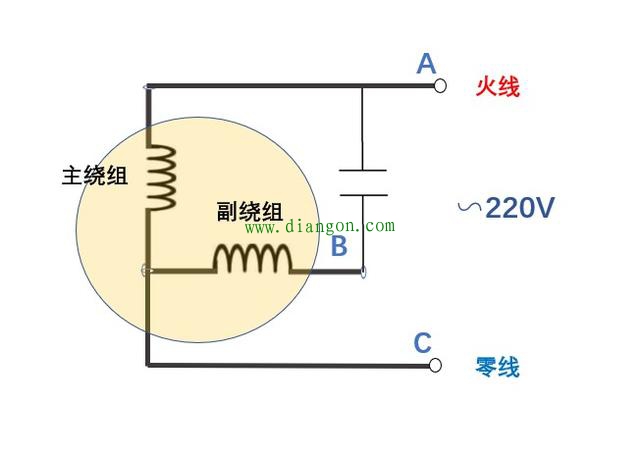

图3

一般对于单相电容启动交流电机，副绕组与电容串联接火线为正转，改变电机方向只需要火线接在B端零线不变即可。
