汽车电路图的识图方法

1.汽车电路图形符号
汽车电路中常用的图形符号有电路图形符号和仪表、开关、指示灯标志图形符号。
不同国家、不同汽车生产厂家的汽车电路上所用的电路图形符号也不相同。汽车常用图形符号主要分为常用限定符号，导线、端子和导线连接符号，触点与开关符号，电器元件符号，仪表符号，各种传感器符号，电器设备符号。
2.汽车电路识读的基本方法
1）对整车电路图识读要点
（1）对整车电路图进行分解。
（2）认真阅读图注。
（3）熟悉线路的配线和颜色标记 。
（4）熟悉控制元件的作用。
（5）熟记回路原则和搭铁极性。
（6）了解继电器的工作状态。
（7）通过解剖典型电路、达到触类旁通。

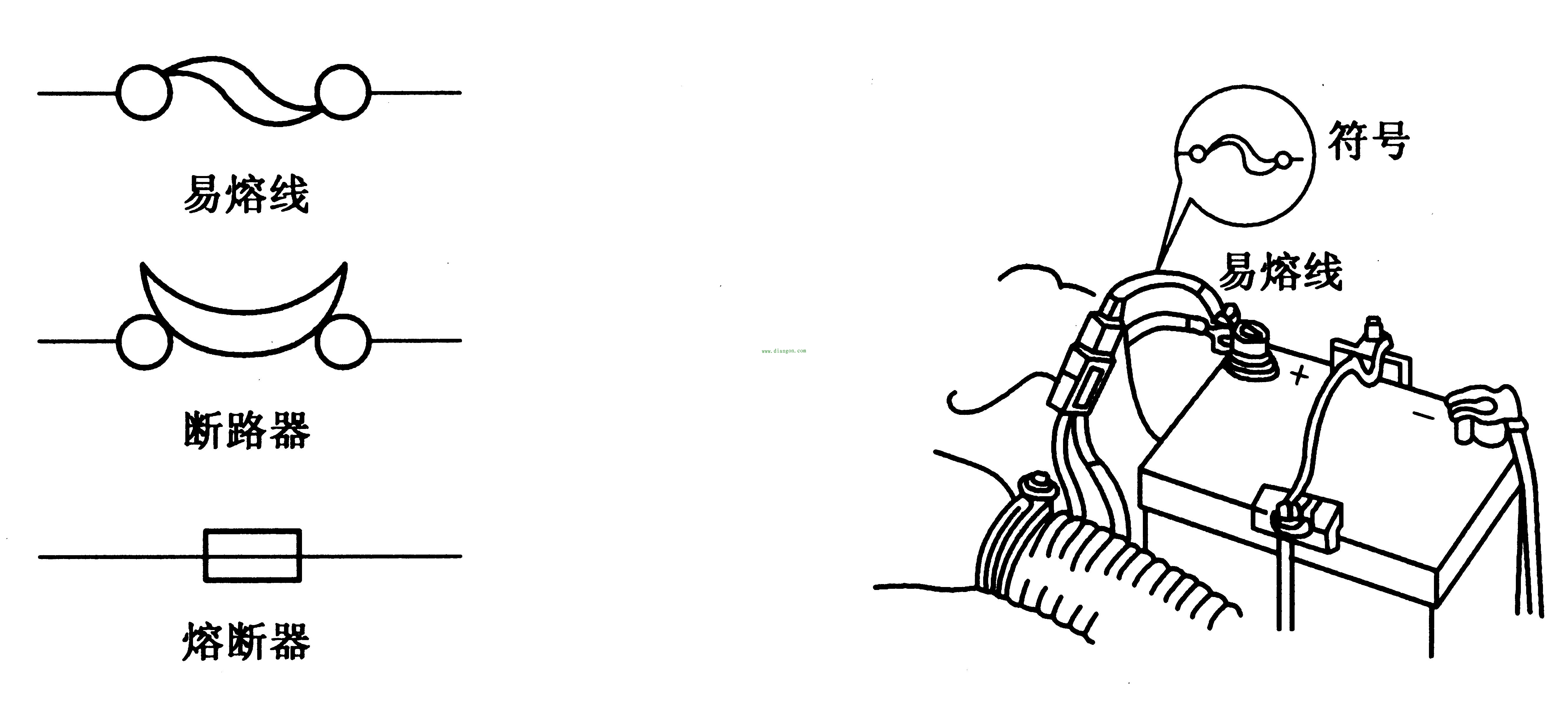

电路保护装置的常用符号 易熔线
2）汽车电路识图的基本方法
（1）化整为零
按汽车电路系统的各功能及工作原理把整车电气系统划分成若干个独立的电路系统，分别进行分析。这样化整体为部分，有重点地进行分析。为了阅读方便，现在多数汽车的电路原理图是按各个电路系统进行绘制的。
（2）分析各元件的功能和功用
在分析某个电路系统前，要清楚该电路中所包含的各部件的功能和作用，技术参数等。例如电路中的各种控制开关在什么条件下闭合或断开等。
（3）回路原则
任何一个完整的电路都是由电源、开关、用电设备、导线等组成。电流流向必须从电源正极出发，经过熔断丝、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，才能构成回路。具体方法可以沿着工作电流的流向，由电源查向用电设备；也可逆着工作电流的方向，由用电设备查向电源。尤其是查寻一些不太熟悉的电路，后者比前者更为方便。
（4）按操纵开关的功能及不同工作状态来分析电路的工作原理
