花钱都不一定买得到的变频器疑难故障维修案例（上）

相信当下电工同行对于变频器这种调压调频工控装置，都有一定的了解，正是由于此装置的出现，广大同行才逐渐远离了繁琐的电动机降压启动、调速类继电器控制线路的装配和检修等工作。无奈做为一种电子类工控装置，受使用环境、设计生产水平等条件影响，变频器的故障率还是相对较高的。几天以前，从事个体工控设备维修的笔者便接手了一台故障变频器，其故障现象之奇特，维修过程之惊奇，着实堪称笔者近三年来最值得回味的存在！
话说此台某国产品牌1.5KW变频器，具体故障现象为：接通三相380V电源后，变频器显示正常，在按下“RUN”键后，变频器只是显示屏切换至“运行频率”显示界面，虽然频率显示变化正常，无奈变频器输出端居然未有电压输出！据送修的同行介绍，鉴于故障现象他起先怀疑过六路逆变脉冲信号驱动电路有问题，可检测结果未见异常。无奈之下他采购一块全新主板进行代换，可是故障现象依然如故。为此他找到笔者共同交流研究一下。听完同行的介绍，笔者心中不免一惊——既然故障非变频器逆变脉冲信号驱动电路和主板问题，这故障可就有些“邪乎”了！在好奇心的驱使下，笔者当即放下手中的工作，对故障变频器展开检修。不曾料想，这次检修过程却平添了几分传奇色彩！

在拆机做完必要的静态观察后（由于是转手的机子，必要的焊接、接线装配检查是必须的），确认无误后笔者随即使用隔离三相380V维修电源对变频器进行通电试机。故障现象果然跟同行所说一致，可一番测量后，笔者所怀疑的几个故障嫌疑点均被排除，这使得笔者的信心倍受打击，只好停电再做计议。可就在断电后，研究线路板的过程中，笔者无意触碰到变频器开关电源部分的高频变压器，结果发现其温度居然有些烫手，这可是非常不应该的！

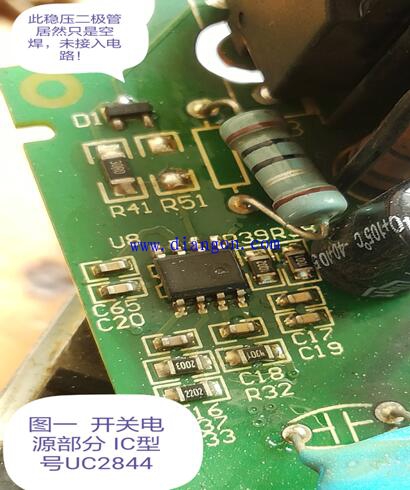

鉴于上面这一情况的发现，更使笔者大为疑惑——既然开关电源变压器发热严重，则表示开关电源输出回路当中存在严重过载甚至短路故障，为何开关电源当中的稳压回路不起作用？诸君请看图一所示该变频器开关电源线路，其为UC2844电流反激式线路，按说其稳压回路检测到故障后，应该采取停振动作，使得变频器显示屏表现出间歇性一明一暗的状态，而像该开关电源居然主板所用＋5V、运放比较电路±15V、主板数字/模拟量信号所用＋10V和＋24V电源电压缘何在先前检测过程中未见异常？细观之下，笔者又是一头雾水——既然是UC系列反激开关电源，该变频器电源部分居然未见稳压反馈回路常用的TL431（电压基准源IC）和PC817（光电耦合器）两大标志性元器件，着实不由让笔者如坠云海，一点都摸不到头绪了！
