7805典型应用电路

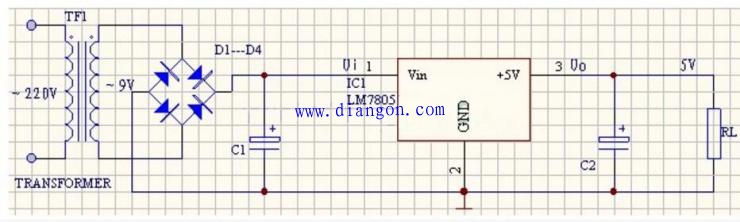

7805典型应用电路图78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电流较大时，7805应配上散热板。

下图为提高输出电压的应用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电 压与稳压二极管VC1稳压值之和。VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被7805典型应用电路图损坏。
