经济电流密度法在电力电缆截面选择中的应用

选择电缆的截面除了常规的按照允许温升、压降和热稳定性等方法，还有一种按照经济电流密度选择电缆截面的方法。那么为什么有时要按照经济电流密度来选择电力电缆的截面呢？还有如何用经济电流密度法来选择电力电缆的截面呢？本文对上述问题进行一一解析。

1、为什么有时要按照经济电流密度来选择电力电缆的截面
从全面经济效益角度考虑，使得线路的年运行费用接近最小，又适当考虑有色金属的节约，此时对应电力电缆的截面为经济截面。经济截面对应的导体电流密度为经济电流密度。主要用于电缆有长期稳定的负荷，经济技术比较合理，可以用经济电流密度法来选择电缆的截面。一般按照经济电流密度法选择出来的电缆截面比用允许温升选择出来的电缆截面大1到2级。对于一些长期不用的回路，不宜按照经济电流密度选择截面。
2、如何用经济电流密度法来选择电力电缆的截面
按照经济电流密度法计算电力电缆截面的公式为 Aec=Ic/Jec 式中，Aec为导体经济截面（mm2）Ic为线路的计算电流（A）,Jec为经济电流密度（A/mm2）。
通过该公式计算出经济电流界面后，选择最近接近的标称截面。
看来关键是如何确定经济电流密度，怎么确定经济电流密度。本文按照《电力工程电缆设计标准》GB50217-2018附录B.0.2来确定。

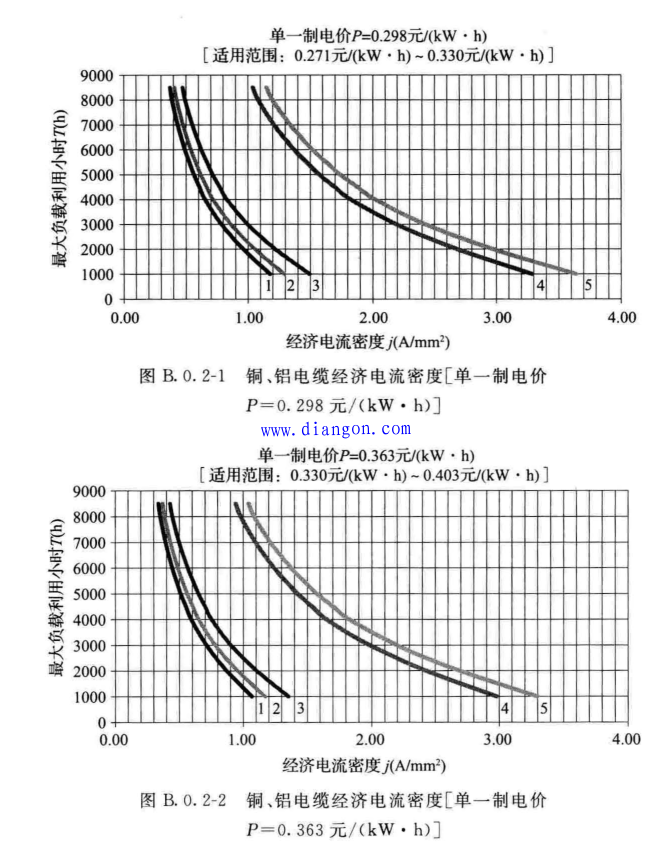

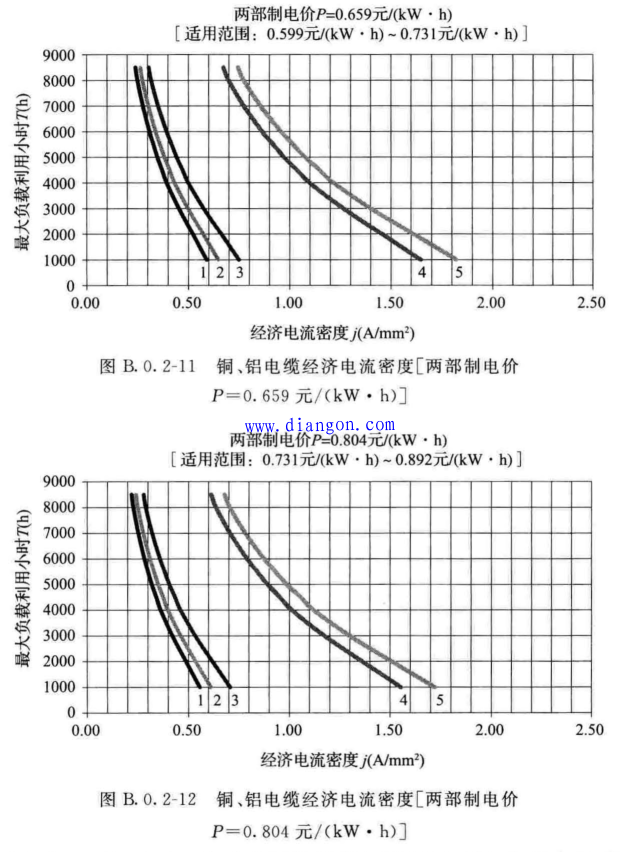

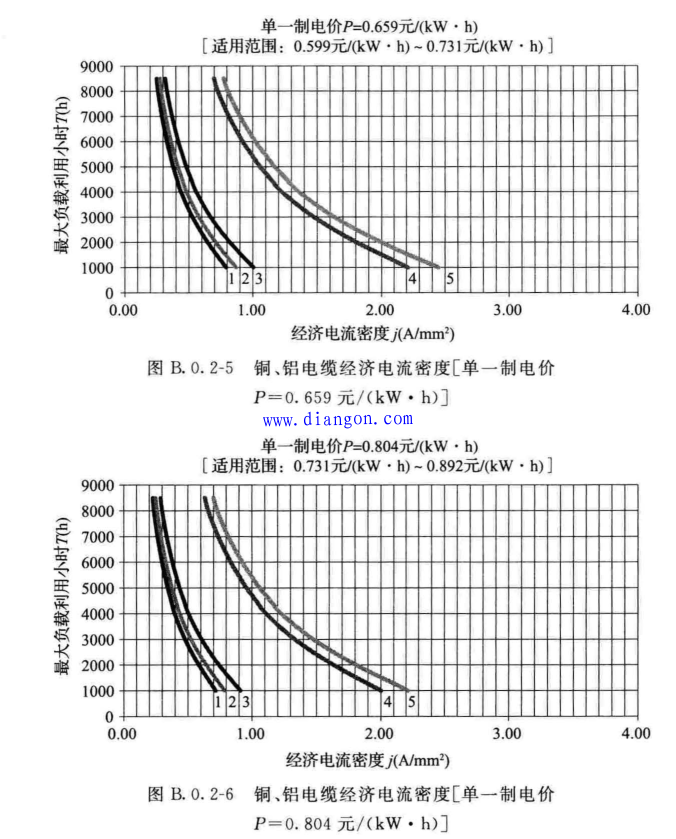

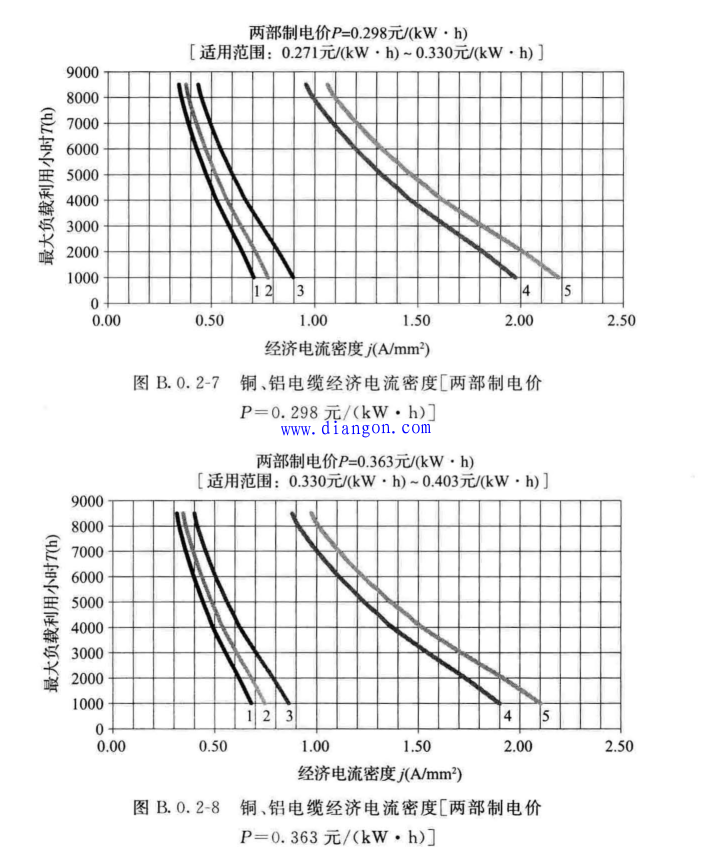

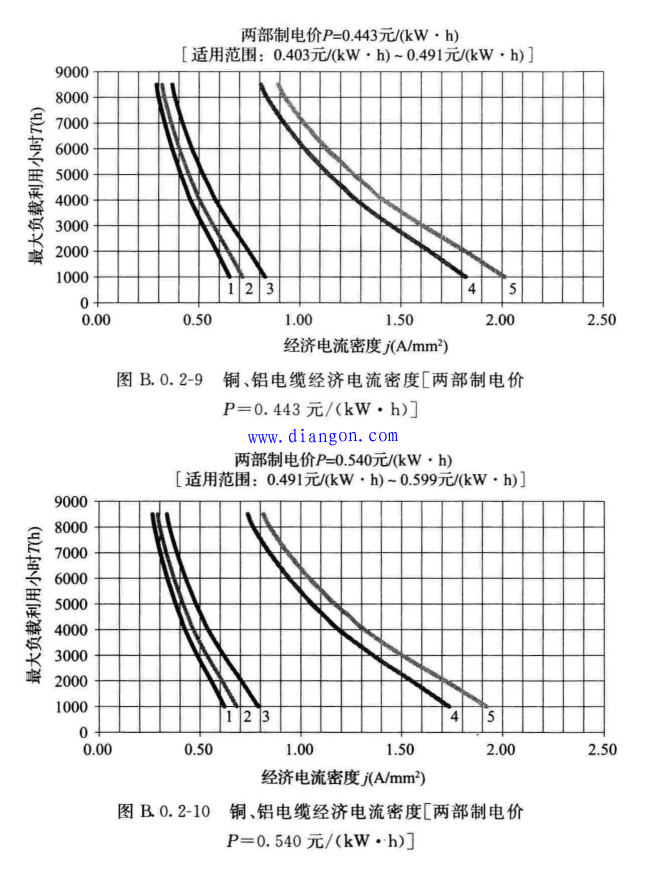

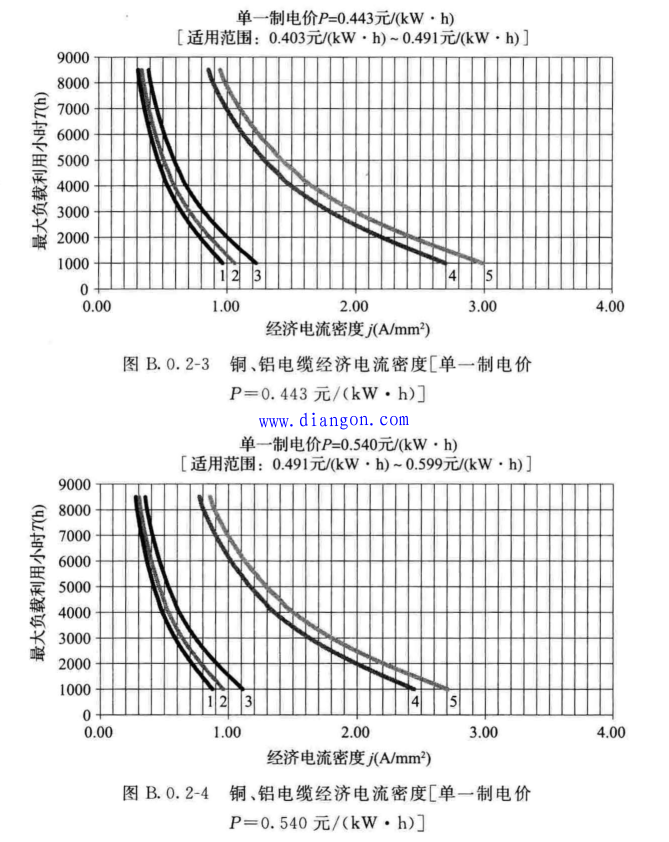

通过查找经济电流密度曲线来确定经济电流密度值。具体步骤如下：
确定收电费时采用单一制单价，还是两部制电价，还有每度电的价格。
确定电力电缆的型号及规格，是VV还是YJV，带不带铠装，电压等级，电缆芯数，还有是导体材质是铜，还是铝等等。
根据前两部可以确定在哪一个图中的哪一个曲线了，然后根据最大负载利用小时数，在曲线上可以得到对应的经济电流密度了。
3、计算实例
某三相 380V 配电回路常年实测运行负荷为120kVA，最大负载利用小时数为2000小时，采用单一制电价 0.54 元/kWh，采用一根四芯铝芯交联聚乙烯铠装电缆供电。当仅考虑载流量和经济性时，配电电缆截面最小值为多少？(电缆载流量按照电流密度为 1.3A/mm²，经济电流密度参考《电力工程电缆设计标准》GB50217-2018 附录 B)

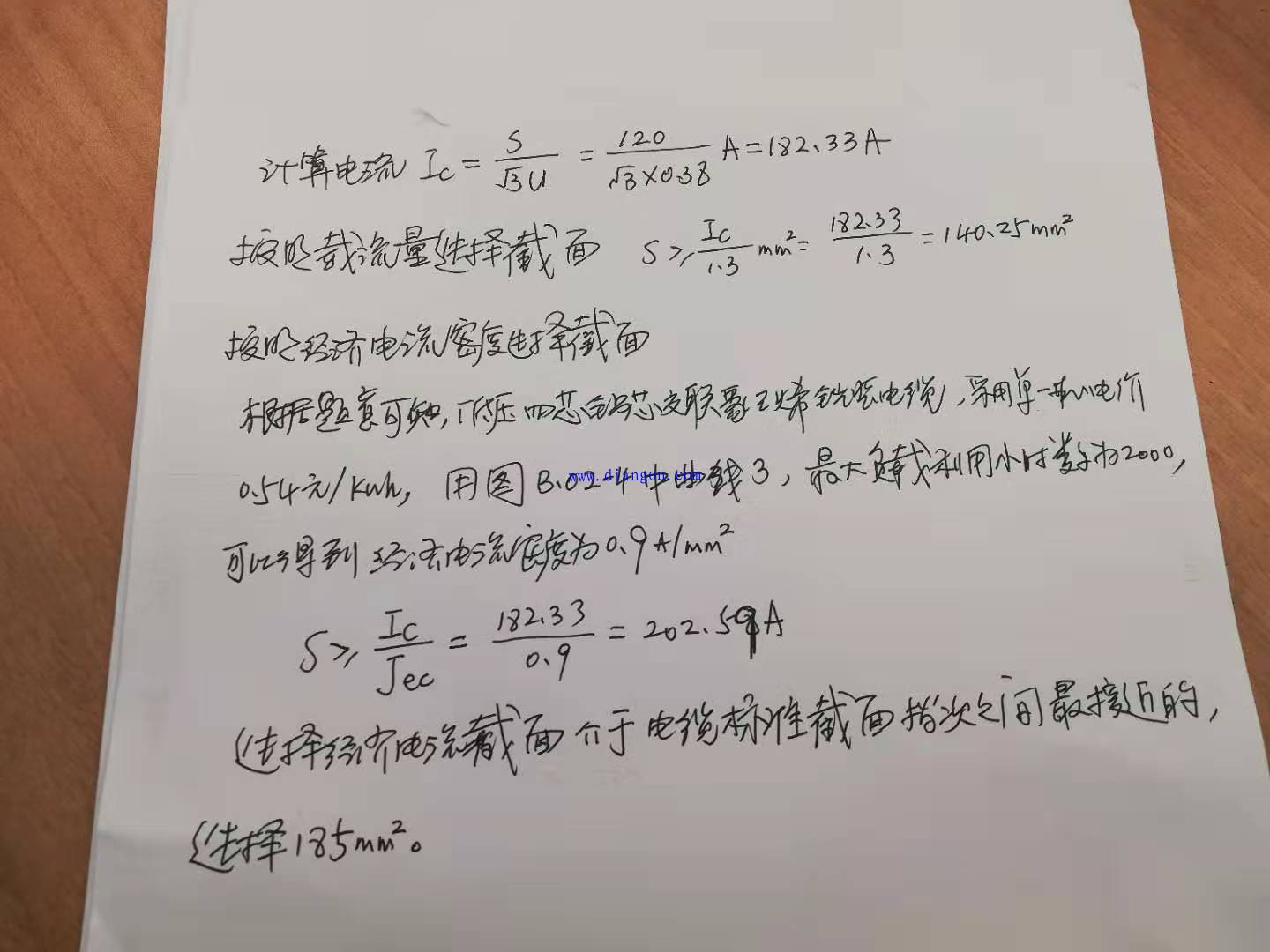

计算过程如下：
