LM2596集成稳压芯片的基本特性及应用

LM2596系列是3A电流输出降压开关型集成稳压芯片，它内含固定频率振荡器(150KHZ)和基准稳压器(1.23v)，并具有完善的保护电路、电流限制、热关断电路等。利用该器件只需极少的外围器件便可构成高效稳压电路。

LM2596内部包含150KHZ振荡器、1.23v基准稳压电路、热关断电路、电流限制电路、放大器、比较器和内部稳压电路等。

该器件内部集成频率补偿和固定频率发生器，开关频率为150KHz，与低频开关调节器相比较，可以使用更小规格的滤波元件。由于该器件只需4个外接元件，可以使用通用的标准电感，这更优化了LM2596的使用，极大地简化了开关电源电路的设计。

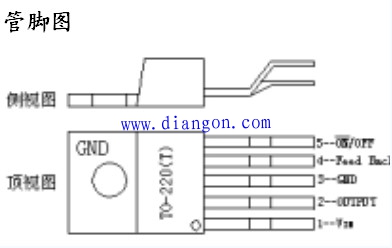

其封装形式包括标准的5脚TO-220封装(DIP)和5脚TO-263表贴封装(SMD)。

该器件还有其他一些特点：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%的范围内，振荡频率误差在±15%的范围内;可以用仅80μA的待机电流，实现外部断电;具有自我保护电路(一个两级降频限流保护和一个在异常情况下断电的过温完全保护电路)

特性如下：

1、输出电压：3.3V、5V、12V及(ADJ)等，最大输出电压37V

2、工作模式：低功耗/正常两种模式。可外部控制

3、工作模式控制：TTL电平相容

4、所需外部组件：仅四个(不可调);六个(可调)

5、器件保护：热关断及电流限制

6、封装形式：5脚(TO-220(T);TO-263(S))

应用领域：

1、高效率降压调节器

2、单片开关电压调节器

3、正、负电压转换器
