1、OC门
OC门和OD门它们的定义如下：
OC：集电极开路（Open Collector）
OD：漏极输出（Open Drain）
这是相对于两个不同的元器件而命名的，OC门是相对于三极管而言，OD门是相对于MOS管。
我们先来分析下OC门电路的工作原理：
当INPUT输入高电平，Ube>0.7V，三极管U3导通，U4的b点电位为0，U4截止，OUTPUT高电平
当INPUT输入低电平，Ube<0.7V，三极管U3截止，U4的b点电位为高，U4导通，OUTPUT低电平

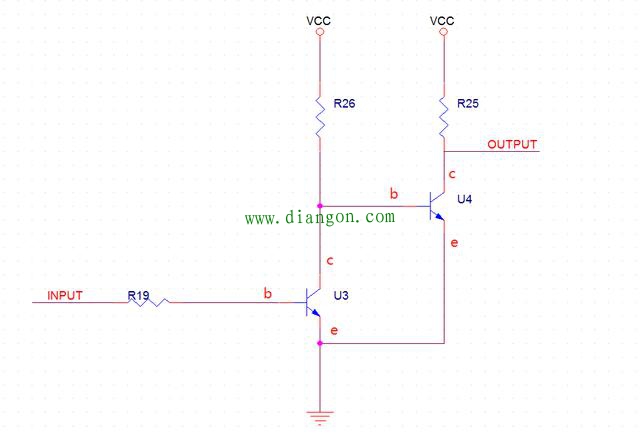

OC门电路
其中R25为上拉电阻：何为上拉电阻？将不确定的信号上拉至高电平。
假设：没有R25,那么OUTPUT的输出是通过ce与地连接在一起的，输出端悬空了，即高阻态。这时候OUTPUT的电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平，它是不能输出高电平的。
因此，需要接一个电阻到VCC，而这个电阻就叫上拉电阻。
2、OD门
OC门与OD门是十分相似的，将三极管换成了MOS管
当INPUT输入高电平，GS>阈值电压，MOS管Q1导通，Q3的G点电位为0，Q3截止，OUTPUT高电平
当INPUT输入低电平，GS<阈值电压，MOS管Q1截止，Q3的G点电位为高，Q3导通，OUTPUT低电平

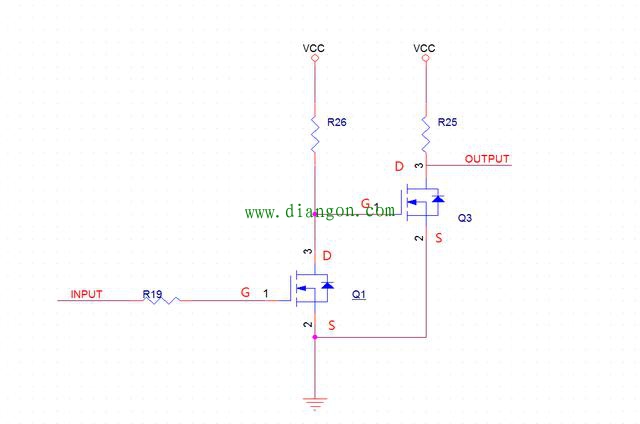

OD门
开漏它其实利用了外围电路的驱动能力，减少了IC内部的驱动，因此想让它作为驱动电路，必须接上拉电阻才能正常工作，例如51单片机的P0口。而且驱动能力与上拉阻值和电压有关，电阻越大，相应的驱动电流就小。
