三菱PLC入门介绍

plc的原理还是很简单的。核心内容就是我们的起保停电路。什么是起保停电路呢？就是常见的两个点动按钮。功能呢就是一个启动一个停止。身边有很多电工特别是上了一定年纪的对电脑不熟悉让他们用传统接触器完成一个电路都会，但是用PLC就不会，其实PLC在逻辑电路搭建和传统电工没啥区别。只是接线用软件替代了。监控，更改线路更快更方便。这就是PLC的优势。

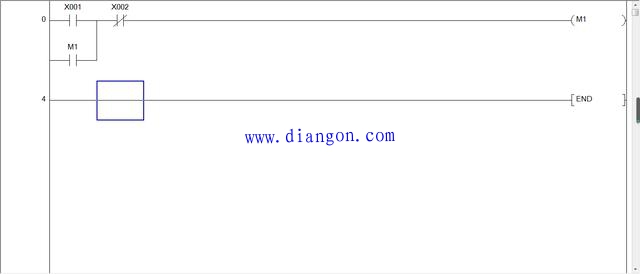

起保停电路
里面的X1就是启动按钮，X2是停止按钮。右侧输出M1是接触器的线圈。左侧X1并联的是接触器M1的常开点。左右两条竖的线分别是对应火零线
当我们按下X1按钮。X1接通 X2接的是常闭也是同的 M1线圈就通电了接触器就要动作。常开点就会闭合。所以左边与X1并联的M1接触器常开点也闭合。再当X1松开的时候由于M1闭合了但是这条电路还是通的，从M1到X2保持给M1接触器的线圈供电。当按下X2。M1线圈断电 左边M1接触器的常开点也断开，整个接触器就断电了。这个就是我们常说的起保停电路。这也是贯穿我们编程前后的核心电路。
还有互锁电路我们有两个启动按钮，分别启动另两个接触器 。一个停止按钮。启动一个接触器自动断开另外的接触器。按停止按钮 全部停止。

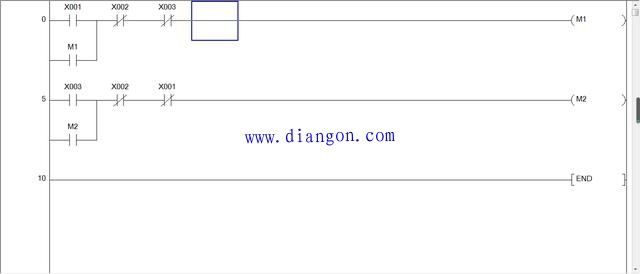

plc中的互锁电路
这个电路我们把它当做接线图来看这就是一个互锁电路。传统的手工接触器接线也是按照这个图来的。当然PLC还集成了时间继电器 计数器。一样的使用和接线方式。

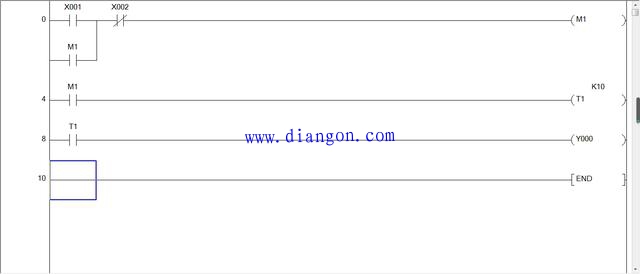

延时启动
这个延时启动M1线圈接通后时间继电器T延时一秒 Y0输出。与我们的传统接线没有什么区别。
这些电工基础我觉得才是我们PLC的最重要的一个基础。任何逻辑都是基于电工基础搭建起来的，
就像我们的高楼大厦，马路大桥，虽然功能不一样，但是都是都用钢筋水泥作为基础。而我们这些起保停逻辑正是这些钢筋水泥。有了这些框架你才能装修或者装别的。
